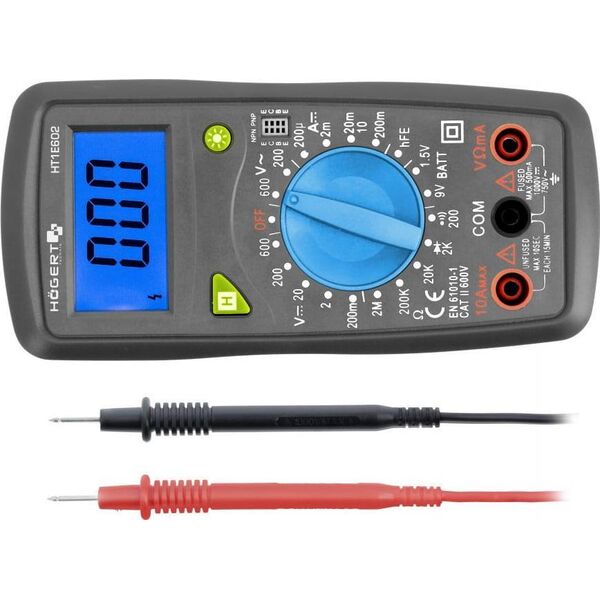

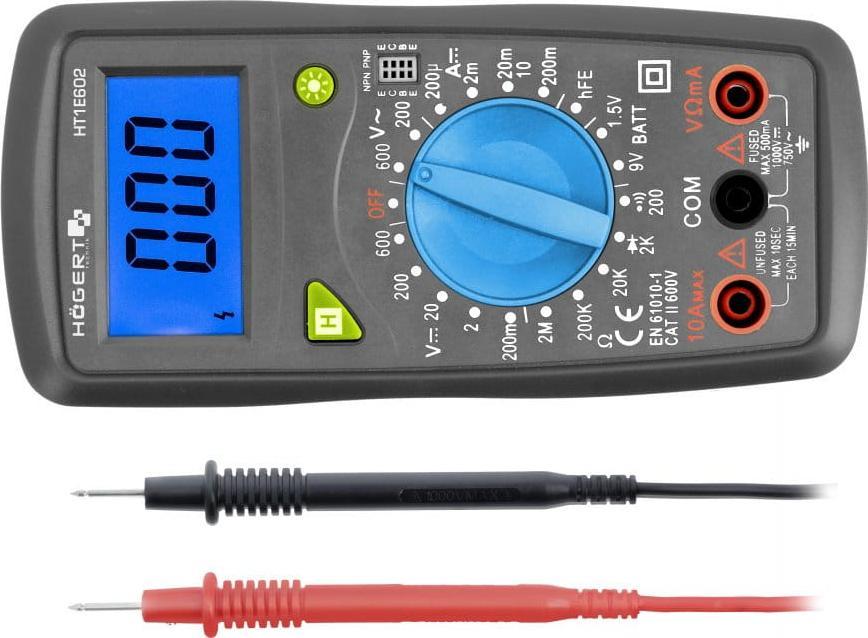

Πολυλειτουργικός ψηφιακός μετρητής Ψηφιακός μετρητής που χρησιμοποιείται για διαγνωστικά και
ανίχνευση ελαττωματικών εξαρτημάτων ηλεκτρικών εγκαταστάσεων. Χρησιμοποιείται στη βιομηχανία
βιομηχανίες αυτοκινήτων, ηλεκτρικών και εγκαταστάσεων.
Περιγραφή προϊόντος Ψηφιακός μετρητής που χρησιμοποιείται για διάγνωση και ανίχνευση
ελαττωματικά εξαρτήματα ηλεκτρικών εγκαταστάσεων.
Χρησιμοποιείται στην αυτοκινητοβιομηχανία, την ηλεκτρική και την ηλεκτρική βιομηχανία
Εγκατάσταση Χαρακτηριστικά Το DATA HOLD σάς επιτρέπει να διατηρείτε τις τρέχουσες πληροφορίες στην οθόνη
μετρημένη τιμή?
LIVE – μέτρηση φάσης καλωδίου / ανιχνεύει εναλλασσόμενο ρεύμα
καλώδιο;
Το πολύμετρο σάς επιτρέπει να μετράτε τάση DC έως 600 V
εναλλασσόμενο ρεύμα έως 600 V, συνεχές ρεύμα έως 10 A
και αντίσταση έως 2 M, δοκιμή και δοκιμή διόδου και συνέχειας
Μπαταρία 1,5/9V;
διαθέτει μεγάλη οθόνη LCD με μπλε οπίσθιο φωτισμό,
που σας επιτρέπει να εμφανίσετε και να διαβάσετε το αποτέλεσμα του 1999
ακόμα και στο σκοτάδι?
Το ελαστικό κάλυμμα του περιβλήματος προστατεύει από ζημιές
μηχανικός;
άνετο, εργονομικό, συμπαγές σχήμα επιτρέπει την άνεση
εργασία με ένα χέρι?
Τροφοδοτείται από μπαταρία 2x1,5V AAA, αυξάνοντας τη διάρκεια ζωής της μπαταρίας
χάρη στη λειτουργία αυτόματης απενεργοποίησης.
Υπάρχει ένα στήριγμα στο πίσω μέρος του περιβλήματος για την τοποθέτηση της συσκευής
θέση που διευκολύνει την ανάγνωση δεδομένων
οθόνη, ειδικές θήκες για τη σύνδεση καλωδίων και
θήκη για την ανάρτηση του μετρητή στον τοίχο.
Το σετ περιλαμβάνει καλώδια
μέτρηση Τεχνικά στοιχεία Μέτρηση εναλλασσόμενης τάσης: 0-600 V
Μέτρηση τάσης DC: 0-600 V
Μέτρηση ρεύματος συνεχούς ρεύματος: μέγ. 10Α
Μέτρηση αντίστασης: 0-2M
Μέτρηση μπαταρίας: 1,5 / 9 V ΤΕΧΝΙΚΑ ΔΕΔΟΜΕΝΑ Οθόνη: 3,5” LCD, 0,6” ψηφία
Πόλωση: αυτόματη, υποδεικνύεται μείον, υποτίθεται συν.
Μέθοδος μέτρησης: διπλή ενσωματωμένη μεταγωγή ρεύματος τύπου Α
/ΡΕ
Μέγεθος LCD: 45 x 23 mm
Ρυθμός δειγματοληψίας: 2 φορές ανά δευτερόλεπτο Σήμα υπερφόρτωσης:
Εμφανίζεται το "".
Περιβάλλον λειτουργίας: 0 ・・ C ~ 40 ・・ C, σχετική υγρασία
<80%
Περιβάλλον αποθήκευσης: -10 ・・ C ~ 50 ・・ C, με υγρασία
σχετικός <85%
Τροφοδοσία: μπαταρίες AAA x 2
Ένδειξη χαμηλής μπαταρίας: ""
Στατικός ηλεκτρισμός: περίπου 4mA
Μέγεθος προϊόντος: 160 x 76 x 32 mm
Καθαρό βάρος προϊόντος: 155 g (με μπαταρίες)
DC ΤΑΣΗ Ακρίβεια ανάλυσης εύρους DC200 mV 100 uV ・}(0,5% του rdg + 3D)
2V 1mV
20V 10mV ・}(0,8% του rdg + 5D)
200V 100mV
600V 1V ・}(1,0% του rdg + 5D)
ΠΡΟΣΤΑΣΙΑ ΥΠΕΡΦΟΡΤΩΣΗΣ: Ρεύμα 220V RMS
AC για το εύρος των 200 mV και 600 V DC ή 600 V
αποτελεσματική τιμή για όλα τα εύρη
AC VOLTAGE ACRange Resolution Accuracy200V 100mV
・}(2,0% του rdg +10D)
600V 1V
Μέσο αποτέλεσμα, βαθμονομημένο σε ημιτονοειδές κύμα rms.
Εύρος ΣΥΧΝΟΤΗΤΑΣ: 45 Hz ~ 450 Hz
ΠΡΟΣΤΑΣΙΑ ΥΠΕΡΦΟΡΤΩΣΗΣ: 1000V DC ή 750V rms για όλους
έκταση
ΑΚΟΥΣΤΙΚΗ ΕΝΔΕΙΞΗ ΣΥΝΕΧΕΙΑΣ Εύρος Περιγραφή Ενσωματωμένος βομβητής αντίστασης
κάτω από 30+/-20Ω
Προστασία έναντι: 15 δευτερόλεπτα max 220 V rms.
ΡΥΘΜΟΣ ΣΥΝΕΧΟΥ ΡΕΥΜΑΤΟΣ Εύρος Ανάλυσης Ακρίβεια 200uA 100nA
2mA 1uA ・}(1,8% του rdg +2D)
20mA 10uA
200mA 100uA ・}(2,0% του rdg +2D)
10A 10mA ・}(2,0% του rdg +10D)
ΠΡΟΣΤΑΣΙΑ ΑΠΟ ΥΠΕΡΦΟΡΤΙΣΗ: Ασφάλεια 500mA/250V (εύρος
10Α)
ΜΕΤΡΗΣΗ ΠΤΩΣΗΣ ΤΑΣΗΣ: 200mV
RESISTANCERΑκρίβεια ανάλυσης εύρους200Ω 0,1Ω ・}(1,0% του rdg +10D)
2KΩ 1Ω
・}(1,0% του rdg +4D)
20KΩ 10Ω
200KΩ 100Ω
2MΩ 1KΩ
ΜΕΓΙΣΤΗ ΤΑΣΗ ΑΝΟΙΚΤΟ ΚΥΚΛΩΜΑ: 3 V.
ΠΡΟΣΤΑΣΙΑ ΑΠΟ ΥΠΕΡΦΟΡΤΙΣΗ: 15 δευτερόλεπτα μέγιστο 220V
rms.
Εύρος Δοκιμαστικής ΜΠΑΤΑΡΙΑΣ Ανάλυση Εσωτερική αντίσταση9V 10mV 900 Ω
1,5V 1mV 3KΩ
ΜΕΤΡΗΣΗ ΣΥΝΕΧΟΥΣ ΚΑΙ ΕΝΑΛΛΑΣΜΕΝΟΥ ΡΕΥΜΑΤΟΣ DC/AC1. Συνδέστε το κόκκινο καλώδιο δοκιμής στην υποδοχή "V Ω mA",
μαύρο καλώδιο στην υποδοχή "OM".
2. Ρυθμίστε το διακόπτη "Επιλογή λειτουργίας" στο επιθυμητό εύρος ΤΑΣΗ,
Εάν η μετρηθείσα τάση δεν είναι γνωστή εκ των προτέρων, ρυθμίστε το διακόπτη
στο υψηλότερο εύρος και μειώστε το μέχρι να είστε ικανοποιημένοι
ανάγνωση.
3. Συνδέστε τα καλώδια δοκιμής στη συσκευή που μετράται ή
κύκλωμα.
4. Η τιμή της τάσης θα εμφανιστεί στην οθόνη
πόλωση τάσης.
ΜΕΤΡΗΣΗ ΣΥΝΕΧΟΥ ΡΕΥΜΑΤΟΣ ΣΥΝΕΧΟΥ ΡΕΥΜΑΤΟΣ DC1. Συνδέστε το κόκκινο καλώδιο στην υποδοχή "V Ω mA". Μαύρο σύρμα
στην υποδοχή "OM" (για μετρήσεις μεταξύ 200mA και 10A, συνδέστε
κόκκινο καλώδιο στην υποδοχή "0A")
2. Ρυθμίστε το διακόπτη «Επιλογή λειτουργίας» στο επιθυμητό εύρος έντασης
.
3. Συνδέστε τα καλώδια δοκιμής στο κύκλωμα υπό τάση.
4. Διαβάστε την τρέχουσα τιμή στην οθόνη.
5. Η λειτουργία "0A" είναι μόνο για γενική χρήση
διαλείπων. Μέγιστος χρόνος επαφής των δοκιμαστικών καλωδίων με το κύκλωμα
είναι 15 δευτερόλεπτα, με ελάχιστο χρόνο διαλείμματος μεταξύ των δοκιμών
μερικών δευτερολέπτων.
ΜΕΤΡΗΣΗ ΑΝΤΙΣΤΑΣΗΣ1. Συνδέστε το κόκκινο καλώδιο στην υποδοχή "V Ω mA". Μαύρος
καλώδιο στην υποδοχή "OM".
2. Ρυθμίστε το διακόπτη «Επιλογή λειτουργίας» στο επιθυμητό εύρος Ω.
3. Εάν η προς μέτρηση αντίσταση είναι συνδεδεμένη στο κύκλωμα, απενεργοποιήστε το
τροφοδοσία και εκφόρτιση όλων των πυκνωτών πριν από τη μέτρηση.
4. Συνδέστε τα καλώδια δοκιμής στο κύκλωμα που μετράται.
5. Διαβάστε την τρέχουσα τιμή στην οθόνη.
ΜΕΤΡΗΣΗ ΔΙΩΔΩΝ1. Συνδέστε το κόκκινο καλώδιο στην υποδοχή "V Ω mA", το μαύρο καλώδιο στην υποδοχή
στην υποδοχή "OM".
2. Ρυθμίστε το διακόπτη "Επιλογή λειτουργίας" στη θέση "".
3. Συνδέστε το κόκκινο καλώδιο δοκιμής στην άνοδο της προς μέτρηση διόδου, α
μαύρο δοκιμαστικό μόλυβδο στην κάθοδο.
4. Θα εμφανιστεί η πτώση τάσης σε mV.
Εάν η δίοδος αντιστραφεί, θα εμφανιστεί ο αριθμός "".
ΔΟΚΙΜΗ ΣΥΝΕΧΕΙΑΣ ΗΧΟΥ1. Συνδέστε το κόκκινο καλώδιο στην υποδοχή "V Ω mA", το μαύρο καλώδιο στην υποδοχή
στην υποδοχή "OM".
2. Ρυθμίστε το διακόπτη «Επιλογή λειτουργίας» στη θέση « ».
3. Συνδέστε τα καλώδια δοκιμής σε δύο σημεία του κυκλώματος που έχετε
δοκιμασμένος. Εάν η αντίσταση είναι μικρότερη από 30 Ω ・ 20 Ω, θα ηχήσει
βόμβος.
ΜΕΤΡΗΣΗ HFE ΤΡΑΝΖΙΣΤΟΡ1. Ρυθμίστε το διακόπτη "Επιλογή λειτουργίας" στο hFE
2. Ελέγξτε εάν το τρανζίστορ είναι τύπου PNP ή τύπου NPN, π.χ
εντοπίστε τα καλώδια εκπομπού, βάσης και συλλέκτη. Συνδέστε τα καλώδια στα κατάλληλα
οπές υποδοχής hFE.
3. Ο μετρητής θα εμφανίσει την κατά προσέγγιση τιμή hFE υπό τις τρέχουσες συνθήκες
βασικό 10μA και V CE 2.8V.
ΜΕΤΡΗΣΗ HFE ΤΡΑΝΖΙΣΤΟΡ1. Ρυθμίστε το διακόπτη "Επιλογή λειτουργίας" στο hFE
2. Ελέγξτε εάν το τρανζίστορ είναι τύπου PNP ή τύπου NPN, π.χ
εντοπίστε τα καλώδια εκπομπού, βάσης και συλλέκτη. Συνδέστε τα καλώδια στα κατάλληλα
οπές υποδοχής hFE.
3. Ο μετρητής θα εμφανίσει την κατά προσέγγιση τιμή hFE υπό τις τρέχουσες συνθήκες
βασικό 10μA και V CE 2.8V.
ΔΟΚΙΜΗ ΜΠΑΤΑΡΙΩΝ 1. Συνδέστε το μαύρο δοκιμαστικό καλώδιο στην υποδοχή "COM" και στην κόκκινη υποδοχή
καλώδιο στην υποδοχή "V Ω mA" (Σημείωση: Πολικότητα κόκκινου
το καλώδιο μέτρησης είναι θετικό "").
2. Ανάλογα με τον τύπο της μπαταρίας που δοκιμάζεται (1,5 V, 9 V, 12
V) Ρυθμίστε το διακόπτη εμβέλειας στην επιθυμητή περιοχή BATT.
3. Συνδέστε τα καλώδια δοκιμής στην υπό δοκιμή μπαταρία.
4. Η τιμή μέτρησης θα εμφανιστεί στην οθόνη. Θα υποδεικνύεται η πολικότητα
σύνδεση του κόκκινου καλωδίου δοκιμής{Βασικές λειτουργίες} Συνεχές ρεύμα . {Type} Πολύμετρα
