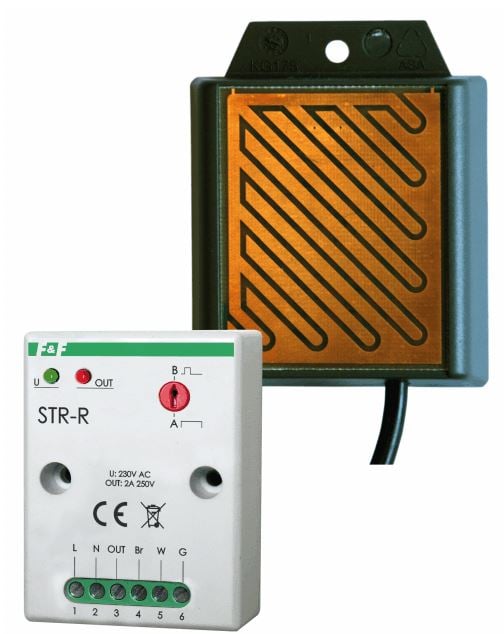

Αισθητήρας βροχής STR-R
Πεπρωμένο
Ο ελεγκτής STR-R μαζί με έναν εξωτερικό αισθητήρα βροχόπτωσης έχει σχεδιαστεί για να ανιχνεύει βροχόπτωση
Σε συνδυασμό με ελεγκτές ρολών STR-3 ή STR-4, σας επιτρέπει να δημιουργήσετε ένα σύστημα στο οποίο θα τυλίγονται οι περσίδες ή οι τέντες παραθύρων σε περίπτωση βροχόπτωσης.
Δράση
Ο ελεγκτής λειτουργεί σε δύο λειτουργίες:
Συνεχής λειτουργία
Όταν αρχίσει η βροχόπτωση, η εσωτερική επαφή ρελέ κλείνει και παραμένει κλειστή για όλη τη διάρκεια της βροχόπτωσης

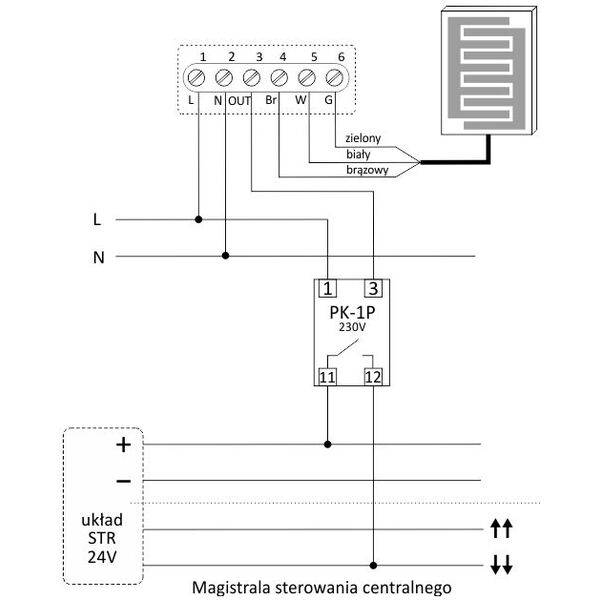

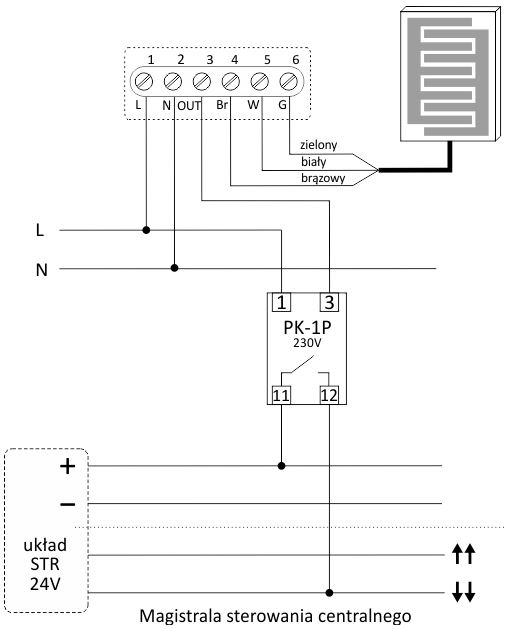

Σε συνδυασμό με τους ελεγκτές ρολών STR-3 και STR-4, αυτή η λειτουργία διασφαλίζει ότι τα ρολά κλείνουν όταν βρέχει και τα κλειδώνουν στην κλειστή θέση μέχρι να τελειώσει η βροχόπτωση.
Παλμική λειτουργία
Όταν αρχίσει η βροχόπτωση, η επαφή του εσωτερικού ρελέ κλείνει για περίπου 1,5 δευτερόλεπτο, μεταδίδοντας μια εφάπαξ εντολή κλεισίματος στους ελεγκτές ρολών.
Σε συνδυασμό με τους ελεγκτές ρολών STR-3 και STR-4, αυτή η λειτουργία διασφαλίζει ότι τα ρολά κλείνουν όταν βρέχει, αλλά στη συνέχεια ο χρήστης μπορεί να σηκώσει τα ρολά ανά πάσα στιγμή.
Ο τρόπος λειτουργίας επιλέγεται χρησιμοποιώντας το κουμπί στον ελεγκτή που βρίσκεται στην πρόσοψη
Τεχνικά στοιχεία:
Οδηγός
τροφοδοτικό
100÷265V AC
επαφή
Το κλείσιμο του ρελέ προκαλεί την εμφάνιση του επιπέδου N γραμμής
μέγιστο φορτίο (AC-1)
2A / 230V
κατανάλωση ρεύματος
κατάσταση αναμονής
<0,2W
Εργασία
<0,6W
θερμοκρασία λειτουργίας (χωρίς συμπύκνωση ατμού)
-15÷50°C
εξωτερικές συνδέσεις
μέγ. 2,5 mm²
μέγ. ροπή σύσφιξης
0,4 Nm
σηματοδότηση
τροφοδοτικό
LED πράσινο U
βροχόπτωση και ενεργοποίηση του ρελέ
Κόκκινη λυχνία LED OUT

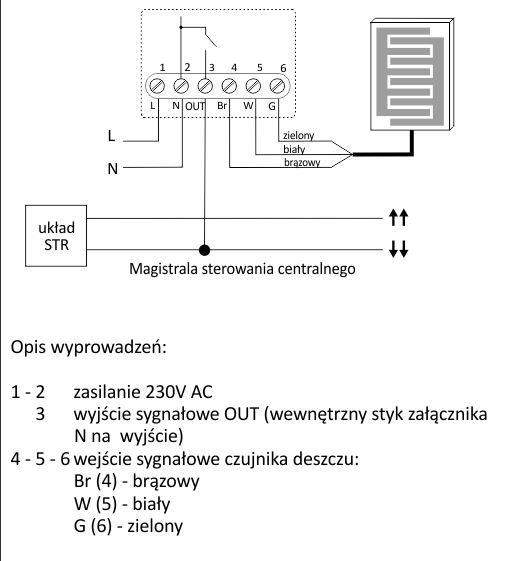

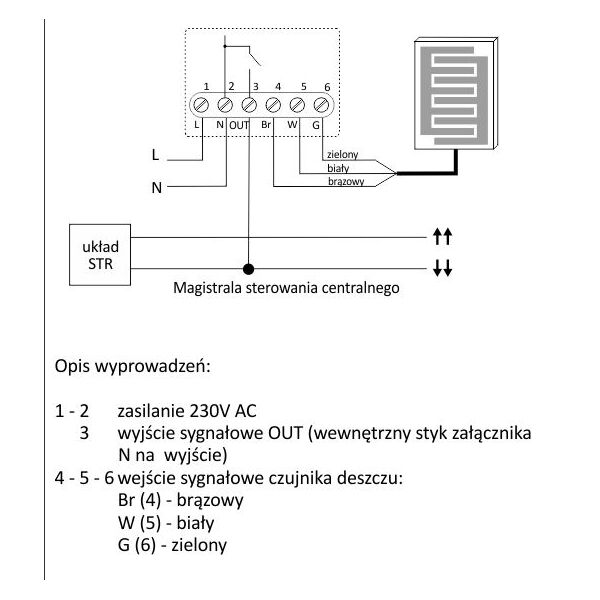

σύνδεση
Βιδωτοί ακροδέκτες 2,5 mm²
διαστάσεις
67×50×26 χιλιοστά
απομόνωση (τροφοδοτικό-αισθητήρας-επαφή)
≥500V
εγκατάσταση
δύο βίδες για το πάτωμα
βαθμό προστασίας
IP20
Αισθητήρας βροχόπτωσης
διαστάσεις
55×50×13 χιλιοστά
τροφοδοτικό
8÷32V DC
σύρμα
3× 0,25mm² / l= 5m
διαστάσεις
οπή βίδας Ø3 / κολλητική ταινία
θέση
<30°
βαθμό προστασίας
IP65
