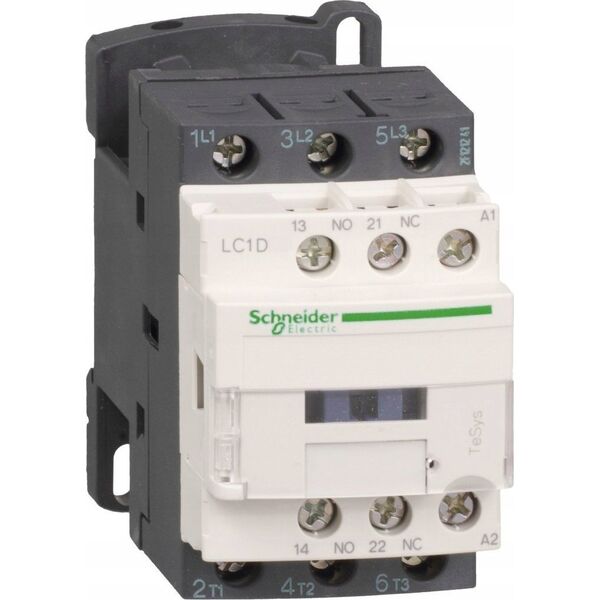

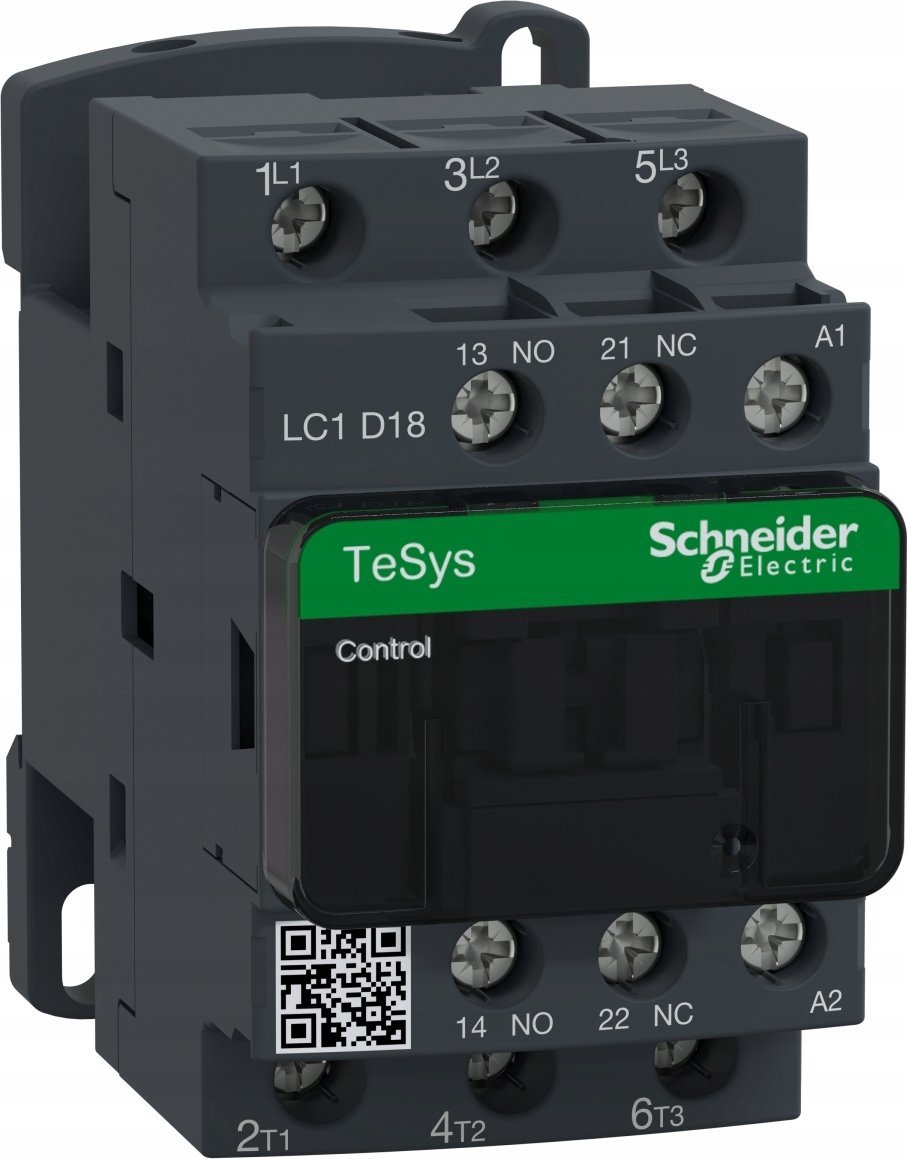

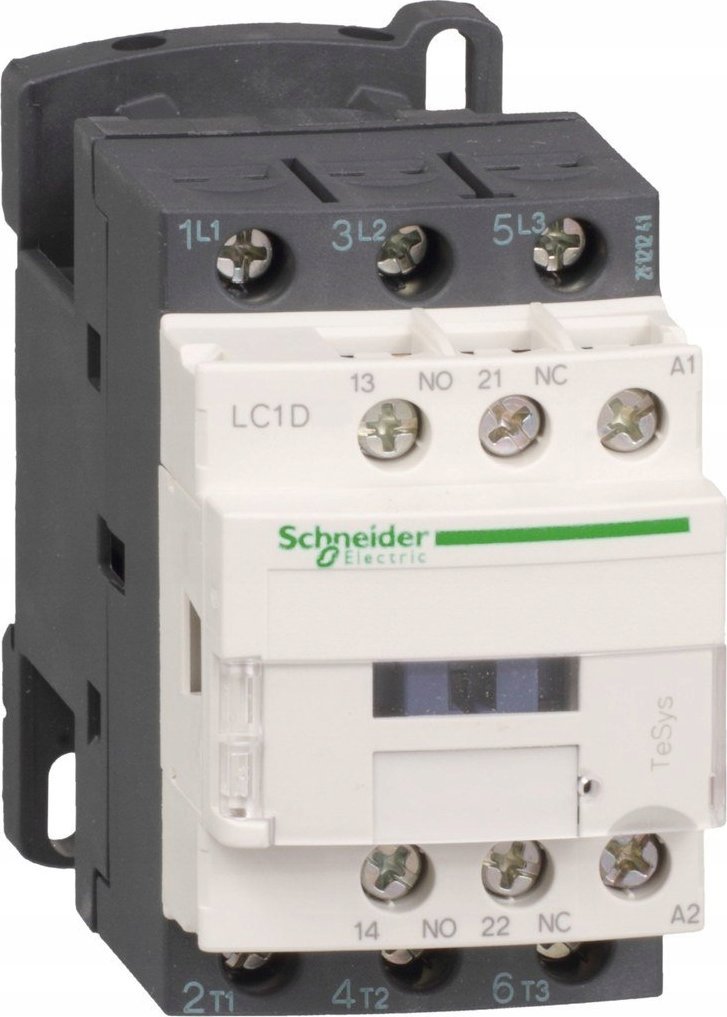

Schneider Electric, διακόπτης ισχύος TeSys I=18A [AC-3] πηνίο 24V AC 50Hz επαφή δωματίου 1NO 1NC τερματικά κουτιού, LC1D18B5 Βασικά τεχνικά δεδομένα: Εύρος προϊόντων: TeSys Όνομα προϊόντος: TeSys D Τύπος προϊόντος ή εξαρτήματος: Επαφές Σύντομη ονομασία της συσκευής : LC1D Εφαρμογή συσκευής: έλεγχος κινητήρα, ωμικό φορτίο Κατηγορία χρήσης: AC-1, AC-3, AC-4 Περιγραφή πόλων: 3P Συνδυασμός επαφής: 3 ΟΧΙ Τάση ελέγχου [Uc]: 24 V εναλλασσόμενο ρεύμα (AC) 50 Hz Ονομαστική μεταγωγή τάση [ Ue]: κύκλωμα τροφοδοσίας: Ονομαστικό ρεύμα μεταγωγής [Δηλ.]: 18 A 60 °C) w Ισχύς κινητήρα σε kW: 4 kW στα 220...230 V εναλλασσόμενο ρεύμα (AC) 50 Hz (AC-3), 7,5 kW στα 380...400 V εναλλασσόμενο ρεύμα (AC) 50 Hz (AC-3), 9 kW στα 415...440 V εναλλασσόμενο ρεύμα (AC) 50 Hz (AC-3), 10 kW στα 500 V εναλλασσόμενο ρεύμα ρεύμα (AC) 50 Hz (AC-3), 10 kW στα 660...690 V εναλλασσόμενο ρεύμα (AC) 50 Hz (AC-3), 4 kW στα 400 V εναλλασσόμενο ρεύμα (AC) 50 Hz (AC-4 ) Πρόσθετα δεδομένα: Τύπος τάσης ελέγχου: AC στα 50 Hz Τάση ελέγχου [Uc]: 24 V εναλλασσόμενο ρεύμα (AC) 50 Hz Διαμόρφωση βοηθητικής επαφής: 1 NO + 1 NC Ονομαστική τάση αντοχής παλμού [Uimp]: 6 kV σύμφωνα με το IEC 60947 Υπέρταση κατηγορίας: III Ονομαστικό θερμικό ρεύμα με ψύξη με συναγωγή αέρα [Ith]: 10 A στο Ονομαστικό ρεύμα μεταγωγής [Irms]: 140 A εναλλασσόμενο ρεύμα (AC) για κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-5-1, 250 A συνεχές ρεύμα ( DC) για κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-5-1, 300 A στα 440 V για κύκλωμα τροφοδοσίας σύμφωνα με το IEC 60947 Ονομαστικό ρεύμα διακοπής: 300 A στα 440 V για κύκλωμα τροφοδοσίας σύμφωνα με το IEC 60947 Ονομαστικό ρεύμα αντοχής βραχυχρόνιου [Icw]: 40 A 40 °C - 10 λεπτά για το κύκλωμα ισχύος, 84 A 40 °C - 1 λεπτό για το κύκλωμα ισχύος, 145 A 40 °C - 10 s για το κύκλωμα ισχύος, 240 A 40 °C - 1 s για το κύκλωμα ισχύος, 100 A - 1 s για κύκλωμα σηματοδότησης, 120 A - 500 ms για κύκλωμα σηματοδότησης, 140 A - 100 ms για κύκλωμα σηματοδότησης Παράμετροι εφεδρικής ασφάλειας: 10 A gG για κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-5-1 , 50 A gG σε Μέση σύνθετη αντίσταση: 2,5 mOhm - Ith 32 A 50 Hz για κύκλωμα τροφοδοσίας Ονομαστική τάση μόνωσης [Ui]: κύκλωμα τροφοδοσίας: 690 V σύμφωνα με το IEC 60947-4-1, κύκλωμα τροφοδοσίας: 600 V με πιστοποίηση CSA , κύκλωμα τροφοδοσίας: 600 V Πιστοποίηση UL, κύκλωμα σηματοδότησης: 690 V σύμφωνα με το IEC 60947-1, κύκλωμα σηματοδότησης: 600 V με πιστοποίηση CSA, κύκλωμα σηματοδότησης: 600 V Πιστοποίηση UL Ηλεκτρική διάρκεια ζωής: 1,65 Mcycles 18 A Μηχανικά AC-3 EU διάρκεια ζωής: 15 Mcycles Απώλεια ισχύος ανά πόλο: 0,8 W AC -3, 2,5 W AC-1 Μπροστινό κάλυμμα: z Βάση τοποθέτησης: Ράγα, σανίδα Πρότυπα: IEC 60947-4-1, EN/IEC 60947-1, IEC 60947-5 -1, EN/IEC 60947-5- 1, UL 60947-4-1, CSA C22.2 No 60947-4-1 Πιστοποιητικά: UL, CSA, CCC, EAC, KC, LROS (Lloyds register of shipping), DNV -GL, RINA, BV Συνδέσεις - ακροδέκτες: κύκλωμα ισχύος: κύκλωμα ελέγχου: βιδωτοί ακροδέκτες 1 καλώδιο(α) 1…4 mm² εύκαμπτο χωρίς ωτίδα καλωδίου, κύκλωμα ελέγχου: βιδωτοί ακροδέκτες 2 καλώδιο(α) 1…4 mm² εύκαμπτο χωρίς ωτίδα καλωδίου , κύκλωμα ελέγχου: βιδωτοί ακροδέκτες 1 καλώδιο(α) 1…4 mm² εύκαμπτο με ωτίδα καλωδίου, κύκλωμα ελέγχου: βιδωτοί ακροδέκτες 2 καλώδιο(α) 1…2,5 mm² εύκαμπτο με ωτίδα καλωδίου, κύκλωμα ελέγχου: βιδωτοί ακροδέκτες 1 καλώδιο(α) Στερεό 1…4 mm² χωρίς ωτίδα καλωδίου, κύκλωμα ελέγχου: βιδωτές ακροδέκτες 2 καλώδιο(α) 1…4 mm² σταθερό χωρίς άκρο καλωδίου, κύκλωμα τροφοδοσίας: ακροδέκτες βιδωτού σφιγκτήρα 1 καλώδιο(α) 1,5…6 mm² εύκαμπτο χωρίς άκρο καλωδίου, ισχύς κύκλωμα τροφοδοσίας: ακροδέκτες βιδωτού σφιγκτήρα 2 καλώδιο(α) 1,5…6 mm² εύκαμπτο χωρίς άκρο καλωδίου, κύκλωμα τροφοδοσίας: ακροδέκτες βιδωτού σφιγκτήρα 1 καλώδιο(α) 1…6 mm² εύκαμπτο με άκρο καλωδίου, κύκλωμα τροφοδοσίας: ακροδέκτες βιδωτού σφιγκτήρα 2 καλώδια (s) 1…4 mm² εύκαμπτο με άκρο καλωδίου, τροφοδοτικό κυκλώματος: ακροδέκτες βιδωτού σφιγκτήρα 1 καλώδιο(α) 1,5…6 mm² στερεό χωρίς άκρο καλωδίου, κύκλωμα τροφοδοσίας: ακροδέκτες βιδωτού σφιγκτήρα 2 καλώδιο(α) 1,5…6 mm² στερεό χωρίς άκρο καλωδίου Ροπή σύσφιξης: κύκλωμα τροφοδοσίας: 1,7 N.m - σε βιδωτούς ακροδέκτες - με επίπεδο κατσαβίδι Ø 6 mm, κύκλωμα ισχύος: 1,7 N.m - με βιδωτούς ακροδέκτες - με κατσαβίδι Philips αρ. 2, κύκλωμα ελέγχου: 1,7 N.m - με Βιδωτοί ακροδέκτες - με επίπεδο κατσαβίδι Ø 6 mm, κύκλωμα ελέγχου: 1,7 N.m - σε βιδωτές ακροδέκτες - με χρήση κατσαβιδιού αρ. ελέγχου: 0,3-0,6 Uc -40…70 °C, εναλλασσόμενο ρεύμα διακοπής (AC) 50. Hz, 0,8-1,1 Uc -40…60 °C εναλλασσόμενο ρεύμα λειτουργίας (AC) 50 Hz, 1-1,1 Uc 60…70 °C εναλλασσόμενο ρεύμα λειτουργίας (AC) 50 Hz Κατανάλωση ισχύος, λήψη σε VA: 70 VA 50 Hz 0,75 20 °C Κατανάλωση ισχύος με συγκράτηση σε VA: 7 VA 50 Hz 0,3 20 °C Απαγωγή θερμότητας: 2 -3 W στα 50 Hz Τύπος βοηθητικών επαφών: μηχανικά συνδεδεμένος τύπος 1 NO + 1 NC σύμφωνα με το IEC 60947-5- 1, επαφή καθρέφτη τύπου 1 NC σύμφωνα με το IEC 60947-4-1 Συχνότητα κυκλώματος σηματοδότησης: 25-400 Hz Ελάχιστο ρεύμα μεταγωγής: 5 mA για το κύκλωμα σηματοδότησης Ελάχιστη τάση απενεργοποίησης: 17 V για το κύκλωμα σηματοδότησης Χρόνος χωρίς σηματοδότηση: 1,5 ms κατά την απενεργοποίηση μεταξύ των επαφών NC και NO, 1,5 ms κατά την ενεργοποίηση μεταξύ των επαφών NC και NO. σύμφωνα με το IEC 60068-2-30 Βαθμός μόλυνσης: 3 Θερμοκρασία περιβάλλοντος για λειτουργία: -40…60 °C, 60…70 °C με μείωση Θερμοκρασία περιβάλλοντος για αποθήκευση: -60…80 °C Ύψος λειτουργίας (σε μέτρα πάνω στάθμη της θάλασσας): 0-3000 m Αντοχή στη φωτιά: 850 °C σύμφωνα με το IEC 60695-2-1 Αντοχή στη φωτιά: V1 σύμφωνα με το UL 94 Μηχανική αντίσταση: επαφέας κραδασμών ανοιχτός: 2 Gn, 5-300 Hz, επαφέας κραδασμών κλειστός: 4 Gn, 5-300 Hz, επαφές κραδασμών ανοιχτός: 10 Gn για 11 ms, επαφέας κραδασμών κλειστός: 15 Gn για 11 ms Διαστάσεις: Ύψος: 77 mm Πλάτος: 45 mm Βάθος: 86 mm Βάρος προϊόντος: 0,33 kg TeSys D power contactors TeSys Οι επαφές ισχύος D χαρακτηρίζονται από τις πιο ευνοϊκές τεχνικές παραμέτρους που διατίθενται στην αγορά και διαθέτουν δύο ενσωματωμένες βοηθητικές επαφές 1NO + 1NC. Αυτοί οι επαφές είναι διαθέσιμοι για ονομαστικά ρεύματα από 9 έως 150A (AC-3). Χάρη στη χρήση επαφών καθρέφτη ως στάνταρ, μπορούν να χρησιμοποιηθούν σε κυκλώματα ασφαλείας. Η προσφορά περιλαμβάνει επίσης συσκευές για τάση συνεχούς ρεύματος, χαμηλής κατανάλωσης, οι οποίες μπορούν να συνδεθούν απευθείας στην έξοδο τρανζίστορ του ελεγκτή PLC Χαρακτηριστικά των επαφών TeSys D: Ονομαστικό ρεύμα από 9 έως 150 A, κατηγορία AC-3 Μηχανική αντοχή έως και. 30 εκατομμύρια κύκλοι Διάφορες παραλλαγές σύνδεσης: βίδα, ελατήριο, επαφές για τυπωμένα κυκλώματα και πολλά άλλα Δυνατότητα πραγματοποίησης έως και 3.600 συνδέσεων ανά ώρα Δύο ενσωματωμένες βοηθητικές επαφές 1NO + 1NC, όπου το 1NC είναι μια επαφή καθρέφτη, συμβατή με το IEC 60947-4 -1 και μπορεί να χρησιμοποιηθεί σε συστήματα ασφαλείας. Οφέλη από τη χρήση των επαφών TeSys D: Επιτρέπουν τη χρήση σε συστήματα ασφαλείας, χάρη στη μηχανική σύνδεση των κύριων τροχιών και των βοηθητικών επαφών, οι οποίες είναι κατοπτρικές επαφές σύμφωνα με τα πρότυπα IEC 60947-4-1 και 60947-5-1 Δυνατότητα αναγνώρισης ασφάλειας κυκλώματα με χρήση κόκκινων επικαλύψεων ή μπροστινών βοηθητικών επαφών Δυνατότητα χρήσης σε διάφορα πρότυπα: IEC, UL, CCC, EAC και διάφορα ναυτιλιακά πιστοποιητικά Απευθείας σύνδεση του επαφέα με το PLC Εφαρμογές: Βιομηχανία, υποδομή, κατασκευή... Οι επαφές σχεδιάστηκαν για πλήρης ενοποίηση με συστήματα ελέγχου PLC και IO, επομένως προσφέρονται πηνία χαμηλής ισχύος που μπορούν να συνδεθούν απευθείας στην έξοδο τρανζίστορ του ελεγκτή PLC Τα στοιχεία του συστήματος μπορούν να χρησιμοποιηθούν για την κατασκευή οποιασδήποτε εφαρμογής
