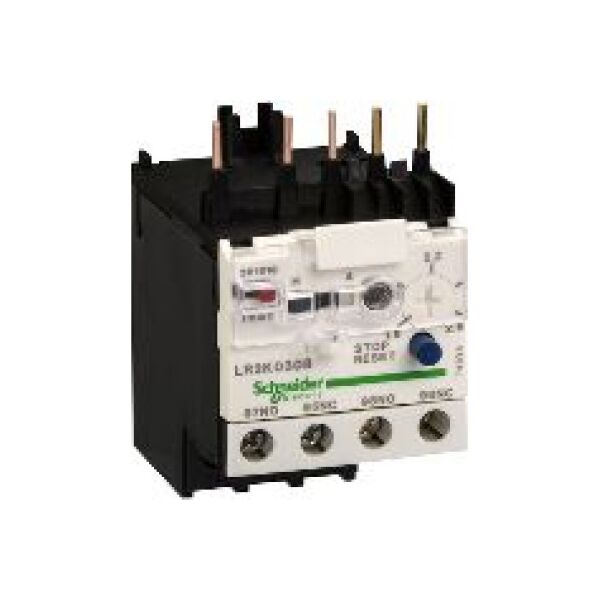

Θερμικό ρελέ Schneider 3,7-5,5A (LR2K0312)

Θερμικό ρελέ 3.7-5.5A (LR2K0312)   Περιγραφή: γκάμα προϊόντων TeSys Όνομα προϊόντος TeSys LRK Τύπος προϊόντος ή συστατικού Ρελέ διαφορικού θερμικής υπερφόρτισης Το σύντομο όνομα της συσκευής LR2K Εφαρμογή ρελέ Προστασία κινητήρα Συμμόρφωση προϊόντος LC7K LC1K LP4K LP1K Τύπος δικτύου Εναλλασσόμενο ρεύμα (AC) Συνεχές ρεύμα (DC) Κατηγορία ταξιδιού υπερφόρτωσης Κλάση 10Α σύμφωνα με το IEC 60947-4-1 Εύρος ρύθμισης θερμικής προστασίας 3,7...5,5 Α [Ui] ονομαστική τάση μόνωσης Κύκλωμα ισχύος 600 V σύμφωνα με το CSA C22.2 No. 14 Κύκλωμα ισχύος 690 V σύμφωνα με το BS 4941 κύκλωμα ισχύος 690 V σύμφωνα με το IEC 60947 Κύκλωμα ισχύος 750 V σύμφωνα με το VDE 0110 ομάδα C   Συμπληρωματικές παράμετροι Συχνότητα δικτύου <= 400 Hz Βοήθημα συναρμολόγησης Πλάκα με συγκεκριμένα εξαρτήματα Ράγα με συγκεκριμένα εξαρτήματα Κάτω από τον επαφέα Ενσωματωμένες βοηθητικές επαφές 1 ΟΧΙ + 1 NC [Ith] ονομαστικό θερμικό ρεύμα 6 A για το κύκλωμα σηματοδότησης [Ue] ονομαστική τάση λειτουργίας <= 690 V για κύκλωμα ισχύος 690 V εναλλασσόμενο ρεύμα (AC) AC-15 για κύκλωμα σηματοδότησης 250 V συνεχές ρεύμα (DC) DC-13 για κύκλωμα σηματοδότησης Συναφείς ονομασίες ασφαλειών 6 A gG για το κύκλωμα σηματοδότησης σύμφωνα με το VDE 0660 6 A gG για το κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947 [Uimp] ονομαστική τάση αντοχής παλμών 6 kV Απώλεια ισχύος ανά πόλο 2 W Ευαισθησία στην απώλεια φάσης Ναι σύμφωνα με το IEC 60947-4-1 Τοπική σηματοδότηση Ένδειξη ταξιδιού (κίτρινη) Είδος ελέγχου Λειτουργία δοκιμής σκανδάλης ΚΟΚΚΙΝΟΥ κουμπιού Διακοπή μπλε κουμπιού και μη αυτόματη επαναφορά Χειροκίνητος ή αυτόματος διακόπτης για λειτουργία RESET Συνδέσεις - τερματικά Βιδωτοί ακροδέκτες 1 καλώδιο(α) 1,5...4 mm² - ακαμψία καλωδίου: σταθεροί Βιδωτοί ακροδέκτες 1 καλώδιο(α) 0,75...4 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο καλωδίου Βιδωτοί ακροδέκτες 1 καλώδιο(α) 0,34.. 0,2,5 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο καλωδίου Βιδωτοί ακροδέκτες 2 καλώδια 1,5...4 mm² - ακαμψία καλωδίου: σταθεροί Βιδωτοί ακροδέκτες 2 καλώδιο(α) 0,75...4 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο καλωδίου Βιδωτοί ακροδέκτες 2 καλώδιο(α) 0,34...1,5 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο καλωδίου Ροπή σύσφιξης Βιδωτοί ακροδέκτες 1,3 N.m - με κατσαβίδι αρ. 2 1,3 N.μ. - με επίπεδο κατσαβίδι Ø 6 mm Υψος 58 χιλιοστά Πλάτος 45 mm Βάθος 65 mm Βάρος προϊόντος 0,145 κιλά   Εργασιακό περιβάλλον Κανόνες IEC 60947 NF C 63-650 VDE 0660 BS 4941 Πιστοποιητικά προϊόντων UL CSA Προστατευτικό αποτέλεσμα TC κατά IEC 60068 TC κατά DIN 50016 Επίπεδο προστασίας IP IP2x σύμφωνα με το IEC 60529 Θερμοκρασία περιβάλλοντος για λειτουργία -20...55 °C χωρίς μείωση σύμφωνα με το IEC 60947 -30...60 °C με μείωση σύμφωνα με το IEC 60947 Θερμοκρασία περιβάλλοντος για αποθήκευση -40...70 °C Υψόμετρο εργασίας (σε μέτρα πάνω από την επιφάνεια της θάλασσας) 2000 m χωρίς μείωση Αντοχή στη φωτιά 850 °C σύμφωνα με το IEC 60695-2-1 Αφλεκτος V1 σύμφωνα με το UL 94 Απαίτηση 2 σύμφωνα με το NF F 16-101 Απαίτηση 2 σύμφωνα με το NF F 16-102 Μηχανική αντίσταση Σοκ NO επαφή 10 Gn για 11 ms σύμφωνα με το IEC 60068-2-27 Σοκ NC επαφή 10 Gn για 11 ms σύμφωνα με το IEC 60068-2-27 Δονήσεις ΟΧΙ επαφή 2 Gn, 5...300 Hz σύμφωνα με το IEC 60068-2 -6 Επαφή NC δόνησης 2 Gn, 5...300 Hz σύμφωνα με το IEC 60068-2-6Ρελέ υπερφόρτωσης {Type}
