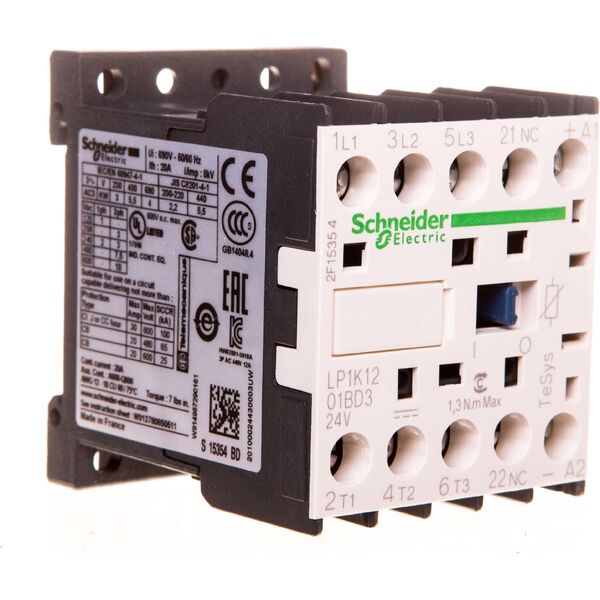

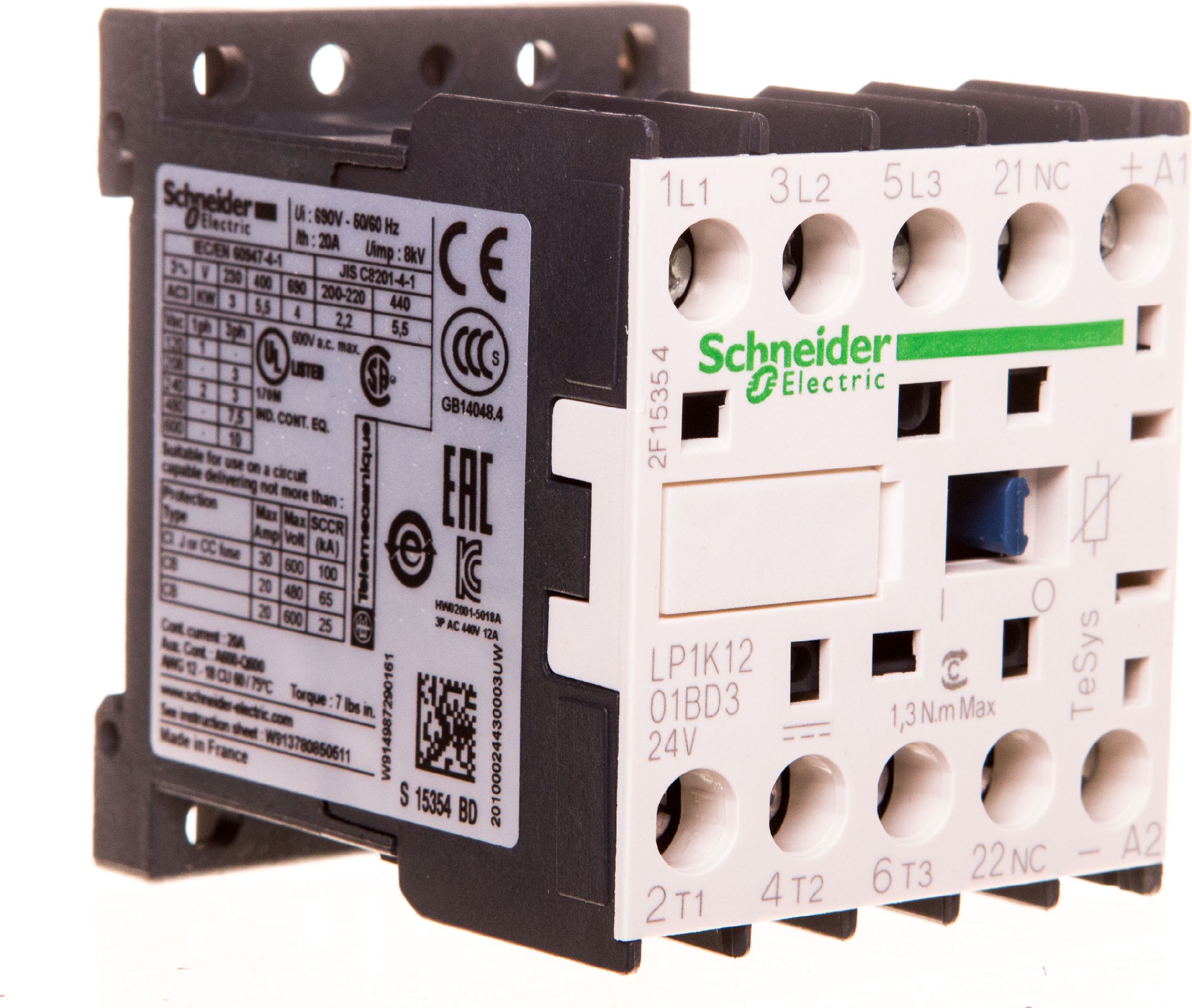

Επαφές 12A 3P 24V DC 0Z 1R (LP1K1201BD3)
Τεχνικά στοιχεία:
πεδίο εφαρμογής: TeSys
οικογένεια: TeSys K
τύπος προϊόντος: επαφέας
σύντομη περιγραφή: LP1K
εφαρμογή: έλεγχος κινητήρα, ωμικό φορτίο
κατηγορία χρήσης: AC-1, AC-3, AC-4
αριθμός πόλων: 3P
συνδυασμός επαφής: 3 NO
ονομαστική τάση λειτουργίας [Ue]: <= 690 V AC 50/60 Hz για το κύκλωμα σηματοδότησης, 690 V AC 50/60 Hz για το κύκλωμα ισχύος
ονομαστικό ρεύμα λειτουργίας [δηλ.]: 12 A σε <= 440 V AC AC-3 για το κύκλωμα ισχύος, 16 A (<= 70°C) στα 690 V AC AC-1 για το κύκλωμα ισχύος, 20 A (<= 50 °C) ) σε <= 440 V AC AC-1 για το κύκλωμα ισχύος
Ισχύς κινητήρα σε kW: 5,5 kW στα 440 V AC 50/60 Hz, 5,5 kW στα 380...415 V AC 50/60 Hz, 3 kW στα 220... 230 V AC 50/60 Hz, 4 kW στα 660 ...690 V AC 50/60 Hz, 4 kW στα 500...600 V AC 50/60 Hz, 4 kW στα 480 V AC 50/60 Hz
τύπος τάσης ελέγχου: DC STANDARD
τιμή τάσης ελέγχου: 24 V DC
ενσωματωμένες βοηθητικές επαφές: 1 NC
ονομαστική τάση αντοχής παλμών [Uimp]: 8 kV
ονομαστική τάση μόνωσης [Ui]: 600 V, 690 V
μέθοδος τοποθέτησης: πλάκα, ράγα
τύπος ακροδεκτών - βιδωτά τερματικά
τύπος βοηθητικών επαφών: στιγμιαίος τύπος (1 NC)Επαφές τροφοδοσίας AC {Type}
