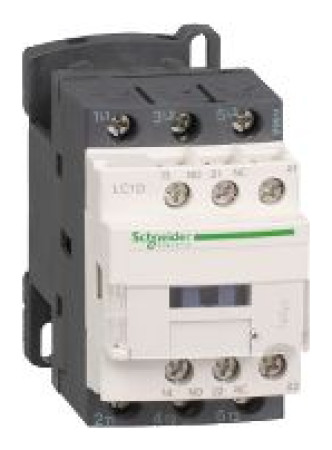

Στυπτηρία ισχύος Schneider 25A 3P 110V AC 1Z 1R (LC1D25F7)

Επαφές ισχύος 25A 3P 110V AC 1Z 1R (LC1D25F7)   Περιγραφή: γκάμα προϊόντων TeSys Δ γκάμα προϊόντων TeSys Όνομα προϊόντος TeSys Δ Τύπος προϊόντος ή συστατικού Επαφές Το σύντομο όνομα της συσκευής LC1D Εφαρμογή Έλεγχος κινητήρα Αντιστατικό φορτίο Κατηγορία χρήσης AC-4 AC-3 AC-1 Αριθμός πόλων 3P Συνδυασμός επαφής 3 ΟΧΙ [Ue] ονομαστική τάση λειτουργίας <= 300 V συνεχές ρεύμα (DC) για κύκλωμα ισχύος <= 690 V εναλλασσόμενο ρεύμα (AC) 25...400 Hz για κύκλωμα ισχύος [Δηλ.] ονομαστικό ρεύμα λειτουργίας 25 A (<= 60 °C) σε <= 440 V εναλλασσόμενο ρεύμα (AC) AC-3 για κύκλωμα ισχύος 40 A (<= 60 °C) σε <= 440 V εναλλασσόμενο ρεύμα (AC) AC-1 για κύκλωμα ισχύος Ισχύς κινητήρα σε kW 11 kW στα 380...400 V AC 50/60 Hz AC-3 15 kW στα 500 V AC 50/60 Hz AC-3 15 kW στα 660...690 V AC 50/60 Hz AC-3 5,5 kW σε 220...230 V AC 50/60 Hz AC-3 11 kW στα 415...440 V AC 50/60 Hz AC-3 5,5 kW στα 400 V AC 50/60 Hz AC-4 Ισχύς κινητήρα σε HP 2 HP σε 115 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz για κινητήρες 1 φάσης 3 HP σε 230/240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz για κινητήρες 1 φάσης 5 HP σε 200/208 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz για τριφασικούς κινητήρες 7,5 HP στα 230/240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz για τριφασικούς κινητήρες 15 HP σε 460/480 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz για κινητήρες 3 φάσεων 20 HP στα 575/600 V AC 50/60 Hz για τριφασικούς κινητήρες Τύπος τάσης ελέγχου AC 50/60 Hz Τιμή της τάσης ελέγχου 110V AC 50/60Hz Ενσωματωμένες βοηθητικές επαφές 1 ΟΧΙ + 1 NC [Uimp] ονομαστική τάση αντοχής παλμών 6 kV σύμφωνα με το IEC 60947 Κατηγορία υπέρτασης III [Ith] ονομαστικό θερμικό ρεύμα 40 A σε <= 60 °C για κύκλωμα ισχύος 10 A σε <= 60 °C για κύκλωμα σηματοδότησης Ονομαστικό ρεύμα μεταγωγής Irms 450 A στα 440 V για κύκλωμα ισχύος σύμφωνα με το IEC 60947 140 Ένα εναλλασσόμενο ρεύμα (AC) για κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-5-1 250 Ένα συνεχές ρεύμα (DC) για κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-5-1 Ονομαστική χωρητικότητα βραχυκυκλώματος 450 A στα 440 V για κύκλωμα ισχύος σύμφωνα με το IEC 60947 [Icw] ονομαστικό ρεύμα αντοχής βραχείας διάρκειας 120 A <= 40 °C 1 λεπτό. κύκλωμα ισχύος 240 A <= 40 °C 10 s κύκλωμα ισχύος 380 A <= 40 °C 1 s κύκλωμα ισχύος 50 A <= 40 °C 10 λεπτά. κύκλωμα ισχύος 100 A 1 s κύκλωμα σηματοδότησης 120 A 500 ms κύκλωμα σηματοδότησης 140 A 100 ms κύκλωμα σηματοδότησης Συναφείς ονομασίες ασφαλειών 40 A gG σε <= 690 V Τύπος συντονισμού 2 για κύκλωμα ισχύος 63 A gG σε <= 690 V Τύπος συντονισμού 1 για κύκλωμα ισχύος 10 A gG για κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-5-1 Μέση αντίσταση 2 mOhm στα 50 Hz - Ith 40 A για κύκλωμα ισχύος [Ui] ονομαστική τάση μόνωσης 600 V για κύκλωμα ισχύος Πιστοποιητικά CSA 600 V για κύκλωμα ισχύος Πιστοποιητικά UL 690 V για κύκλωμα ισχύος σύμφωνα με το IEC 60947-4-1 690 V για κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-1 600 V για κύκλωμα σηματοδότησης Πιστοποιητικά CSA 600 V για κύκλωμα σηματοδότησης Πιστοποιητικά UL Ηλεκτρική αντοχή 1,65 Mcycles 25 A AC-3 σε Ue <= 440 V 1,4 Mcycles 40 A AC-1 σε Ue <= 440 V Απώλεια ισχύος ανά πόλο 3,2W AC-1 1,25W AC-3 Προστατευτικό κάλυμμα ΜΕ Μέθοδος συναρμολόγησης Πλάκα σιδηροτροχιάς Κανόνες CSA C22.2 No. 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 Πιστοποιητικά προϊόντων BV CSA GOST GL LROS RINA UL DNV CCC Συνδέσεις - τερματικά Κυκλώματα ελέγχου: βιδωτικοί ακροδέκτες 2 καλώδια 1...2,5 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο καλωδίου Κύκλωμα ισχύος: βιδωτικοί ακροδέκτες 1 καλώδιο(α) 1,5...10 mm² - ακαμψία καλωδίου: συμπαγές - χωρίς άκρο καλωδίου Κυκλώματα ελέγχου: βιδωτές ακροδέκτες 1 καλώδιο(α) 1...4 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο καλωδίου Κυκλώματα ελέγχου: βιδωτοί ακροδέκτες 2 καλώδια 1...4 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο καλωδίου Κυκλώματα ελέγχου: βιδωτικοί ακροδέκτες 1 καλώδιο(α) 1...4 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο καλωδίου Κυκλώματα ελέγχου: βιδωτοί ακροδέκτες 1 καλώδιο(α) 1...4 mm² - ακαμψία καλωδίου: συμπαγές - χωρίς άκρο καλωδίου Κυκλώματα ελέγχου: βιδωτικοί ακροδέκτες 2 καλώδια 1...4 mm² - ακαμψία καλωδίου: συμπαγές - χωρίς άκρο καλωδίου Κύκλωμα ισχύος: βιδωτοί ακροδέκτες 1 καλώδιο(α) 2,5...10 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο καλωδίου Κύκλωμα τροφοδοσίας: βιδωτικοί ακροδέκτες 2 καλώδια 2,5...10 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο καλωδίου Κύκλωμα ισχύος: βιδωτικοί ακροδέκτες 1 καλώδιο(α) 1...10 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο καλωδίου Κύκλωμα τροφοδοσίας: βιδωτικοί ακροδέκτες 2 καλώδια 1,5...6 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο καλωδίου Κύκλωμα ισχύος: βιδωτικοί ακροδέκτες 2 καλώδιο(α) 2,5...10 mm² - ακαμψία καλωδίου: συμπαγές - χωρίς άκρο καλωδίου Ροπή σύσφιξης Κυκλώματα ελέγχου: 1,7 N.m - σε βιδωτούς ακροδέκτες - με επίπεδο κατσαβίδι Ø 6 mm Κυκλώματα ελέγχου: 1,7 N.m - σε βιδωτούς ακροδέκτες - με κατσαβίδι Philips αρ. Κύκλωμα ισχύος: 2,5 N.m - με βιδωτούς ακροδέκτες - με κατσαβίδι 2 Χρόνος εργασίας 4...19 ms άνοιγμα 12...22 ms ΚΛΕΙΣΙΜΟ Επίπεδο ασφάλειας και αξιοπιστίας B10d = 1369863 κύκλος επαφέα με ονομαστικό φορτίο σύμφωνα με το EN/ISO 13849-1 B10d = 20000000 κύκλος επαφέα με μηχανικό φορτίο σύμφωνα με το EN/ISO 13849-1 Μηχανική αντοχή 15 Mcycles Συχνότητα σύνδεσης 3600 κύκλοι/ώρα σε <= 60 °C   Συμπληρωματικές παράμετροι Τεχνολογία πηνίου Χωρίς ενσωματωμένη μονάδα απαγωγέα υπερτάσεων Εύρος τάσης ελέγχου 0,3...0,6 Uc εξαφάνιση, αποκοπή στους 60 °C, εναλλασσόμενο ρεύμα (AC) 50/60 Hz 0,8...1,1 Uc σε λειτουργία στους 60 °C, εναλλασσόμενο ρεύμα (AC) 50 Hz 0,85... 1,1 Uc λειτουργεί στους 60 °C, εναλλασσόμενο ρεύμα (AC) 60 Hz Κατανάλωση ρεύματος Snap σε VA 70 VA στους 20 °C (cos ϕ 0,75) 60 Hz 70 VA στους 20 °C (cos ϕ 0,75) 50 Hz Κατανάλωση ισχύος σε VA 7,5 VA στους 20 °C (cos ϕ 0,3) 60 Hz 7 VA στους 20 °C (cos ϕ 0,3) 50 Hz Διάχυση θερμότητας 2...3 W στα 50/60 Hz Τύπος βοηθητικών επαφών Μηχανικά συνδεδεμένος τύπος (1 NO + 1 NC) σύμφωνα με το IEC 60947-5-1 Τύπος επαφής καθρέφτη (1 NC) σύμφωνα με το IEC 60947-4-1 Συχνότητα του κυκλώματος σηματοδότησης 25...400 Hz Ελάχιστο ρεύμα μεταγωγής 5 mA για το κύκλωμα σηματοδότησης Ελάχιστη τάση απενεργοποίησης 17V για κύκλωμα σηματοδότησης Χρόνος χωρίς σήματα 1,5 ms κατά την ενεργοποίηση μεταξύ των επαφών NC και NO 1,5 ms κατά την απενεργοποίηση μεταξύ των επαφών NC και NO Αντοχή μόνωσης > 10 MΩ για το κύκλωμα σηματοδότησης Εύρος ισχύος κινητήρα AC-3 7...11 kW 380...440 V 3 φάσεις 7...11 kW 480...500 V 3 φάσεις 4...6 kW 200...240 V 3 φάσεις Τύπος εκκίνησης κινητήρα Απευθείας σε απευθείας σύνδεση επαφές Τάση πηνίου επαφέα 110V AC   Εργασιακό περιβάλλον Επίπεδο προστασίας IP Πρόσοψη IP2x κατά IEC 60529 Προστατευτικό αποτέλεσμα TH σύμφωνα με το IEC 60068-2-30 Βαθμός ρύπανσης 3 Θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής -20...60 °C Θερμοκρασία περιβάλλοντος για αποθήκευση -60...80 °C Επιτρεπόμενη θερμοκρασία αέρα περιβάλλοντος γύρω από τη συσκευή -40...70 °C σε Uc Υψόμετρο εργασίας (σε μέτρα πάνω από την επιφάνεια της θάλασσας) 3000 m χωρίς μείωση θερμοκρασίας Αντοχή στη φωτιά 850 °C σύμφωνα με το IEC 60695-2-1 Αφλεκτος V1 σύμφωνα με το UL 94 Μηχανική αντίσταση Επαφές κραδασμών ανοιχτός 2 Gn, 5...300 Hz Επαφές κραδασμών κλειστός 4 Gn, 5...300 Hz Επαφές κραδασμών κλειστός 15 Gn για 11 ms Επαφές κραδασμών ανοιχτός 8 Gn για 11 ms Υψος 85 mm Πλάτος 45 mm Βάθος 92 χιλιοστά Βάρος προϊόντος 0,37 κιλά   Προσφορά βιώσιμης ανάπτυξης Κατάσταση προσφοράς βιωσιμότητας Οικολογικό προϊόν Green Premium RoHS (κωδικός ημερομηνίας: YYTT) Συμμορφούμενο - από 627 - Δήλωση συμμόρφωσης Schneider Electric Δήλωση συμμόρφωσης Schneider Electric RECH Η αναφορά δεν περιέχει SVHC πάνω από το όριο Οικολογικό προφίλ του προϊόντος Διαθέσιμο  Περιβαλλοντικό προφίλ προϊόντος Οδηγίες για το τέλος του κύκλου ζωής του προϊόντος Διατίθεται ένας  Οδηγός απόρριψης προϊόντωνΕπαφές τροφοδοσίας AC {Type}
