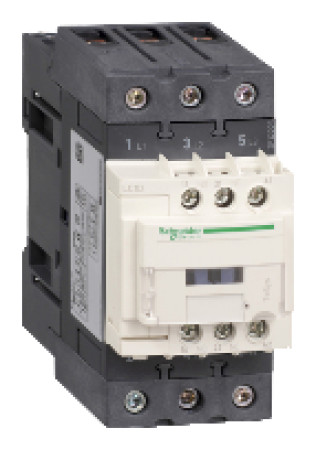

Στυπτηρία ισχύος Schneider 40A AC-3 βοηθητικές επαφές 1NC+1NO πηνίο 230V AC - LC1D40AP7

Επαφές ισχύος 40A AC-3 βοηθητικές επαφές 1NC+1NO coil 230V AC - LC1D40AP7   Σειρά TeSys  Οικογένεια TeSys D:  Τύπος προϊόντος Επαφές  Σύντομη περιγραφή LC1D  Εφαρμογή Αντιστασιακό φορτίο ελέγχου κινητήρα  Κατηγορία χρήσης AC-1 AC-3  Αριθμός πόλων 3P  Συνδυασμός επαφής 3 ΟΧΙ  [Ue] ονομαστική τάση λειτουργίας <= 300 V DC για κύκλωμα ισχύος <= 690 V AC 25...400 Hz για κύκλωμα ισχύος  [Δηλ.] ονομαστικό ρεύμα λειτουργίας 40 A (<= 60 °C) σε <= 440 V AC AC-3 για κύκλωμα ισχύος 60 A (<= 60 °C) σε <= 440 V AC AC-1 για κύκλωμα ισχύος  Ισχύς κινητήρα σε kW 30 kW στα 660...690 V AC 50/60 Hz 22 kW στα 500 V AC 50/60 Hz 22 kW στα 415...440 V AC 50/60 Hz 18,5 kW στα 380...400 V AC 50/ 60 Hz 11 kW στα 220...230 V AC 50/60 Hz  Ισχύς κινητήρα σε HP 30 HP στα 460/480 V AC 50/60 Hz για τριφασικούς κινητήρες 3 HP στα 115 V AC 50/60 Hz για κινητήρες 1 φάσης 10 HP στα 200/208 V AC 50/60 Hz για τριφασικούς κινητήρες 30 HP στα 575 /600 V AC 50/60 Hz για τριφασικούς κινητήρες 10 HP στα 230/240 V AC 50/60 Hz για τριφασικούς κινητήρες 5 HP στα 230/240 V AC 50/60 Hz για κινητήρες 1 φάσης  Τύπος τάσης ελέγχου AC 50/60 Hz  Τιμή της τάσης ελέγχου 230V AC 50/60Hz  Ενσωματωμένες βοηθητικές επαφές 1 ΟΧΙ + 1 NC  [Uimp] ονομαστική τάση αντοχής παλμών 6 kV σύμφωνα με το IEC 60947  Κατηγορία υπέρτασης III  [Ith] ονομαστικό θερμικό ρεύμα 60 A σε <= 60 °C για κύκλωμα ισχύος 10 A σε <= 60 °C για κύκλωμα σηματοδότησης  Ονομαστικό ρεύμα μεταγωγής Irms 800 A στα 440 V για κύκλωμα ισχύος σύμφωνα με το IEC 60947 250 A DC για κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-5-1 140 A AC για κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-5-1  Ονομαστική χωρητικότητα βραχυκυκλώματος 800 A στα 440 V για κύκλωμα ισχύος σύμφωνα με το IEC 60947  [Icw] ονομαστικό ρεύμα αντοχής βραχείας διάρκειας 140 Κύκλωμα σηματοδότησης 100 ms 120 Κύκλωμα σηματοδότησης 500 ms 100 Κύκλωμα σηματοδότησης A 1 s 165 A <= 40 °C 1 λεπτό. κύκλωμα ισχύος 72 A <= 40 °C 10 λεπτά. κύκλωμα ισχύος 720 A <= 40 °C 1 s κύκλωμα ισχύος 320 A <= 40 °C 10 s κύκλωμα ισχύος  Συναφείς ονομασίες ασφαλειών 80 A gG σε <= 690 V Τύπος συντονισμού 2 για κύκλωμα ισχύος 80 A gG σε <= 690 V Τύπος συντονισμού 1 για κύκλωμα ισχύος 10 A gG για κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-5-1  Μέση αντίσταση 1,5 mΩ στα 50 Hz - Ith 60 A για το κύκλωμα ισχύος  [Ui] ονομαστική τάση μόνωσης 690 V για το κύκλωμα ισχύος σύμφωνα με το IEC 60947-4-1600 V για το κύκλωμα σηματοδότησης Πιστοποιητικά UL 600 V για το κύκλωμα σηματοδότησης Πιστοποιητικά CSA 690 V για το κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-1 600 V για το κύκλωμα ισχύος Πιστοποιητικά UL 600 V για τα πιστοποιητικά κυκλώματος ισχύος CSA  Ηλεκτρική αντοχή 1,5 Mcycles 40 A AC-3 σε Ue <= 440 V 1,4 Mcycles 60 A AC-1 σε Ue <= 440 V  Απώλεια ισχύος ανά πόλο 5,4W AC-1 2,4W AC-3  Κάλυμμα ασφαλείας ΜΕ  Μέθοδος συναρμολόγησης Slab Rail  Κανόνες EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 CSA C22.2 Αρ. 14  Πιστοποιητικά CCC CSA GOST UL  Τύπος σφιγκτήρων Κύκλωμα τροφοδοσίας: Βιδωτοί σύνδεσμοι EverLink BTR 2 καλώδια 1...25 mm² - ακαμψία καλωδίου: συμπαγές - χωρίς άκρο καλωδίου Κύκλωμα τροφοδοσίας: Βιδωτοί σύνδεσμοι EverLink BTR 1 καλώδιο(α) 1...35 mm² - ακαμψία καλωδίου: σταθερή - χωρίς άκρο καλωδίου Κύκλωμα τροφοδοσίας: Βιδωτοί σύνδεσμοι EverLink BTR 2 καλώδια 1...25 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο καλωδίου Κύκλωμα τροφοδοσίας: Βιδωτοί σύνδεσμοι EverLink BTR 1 καλώδιο(α) 1...35 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο καλωδίου Κύκλωμα ισχύος: Βιδωτοί σύνδεσμοι EverLink BTR 2 καλώδια 1...25 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο καλωδίου Κύκλωμα τροφοδοσίας: Βιδωτοί σύνδεσμοι EverLink BTR 1 καλώδιο(α) 1.. 0,35 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο καλωδίου Κυκλώματα ελέγχου: βιδωτοί ακροδέκτες 2 καλώδιο(α) 1...4 mm² - ακαμψία καλωδίου: συμπαγές - χωρίς άκρο καλωδίου Κυκλώματα ελέγχου: βιδωτικοί ακροδέκτες 1 καλώδιο(α) 1.. .4 mm² - ακαμψία καλωδίου: συμπαγές - χωρίς άκρο καλωδίου Κυκλώματα ελέγχου: βιδωτοί ακροδέκτες 1 καλώδιο(α) 1...4 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο καλωδίου Κυκλώματα ελέγχου: βιδωτοί ακροδέκτες 2 καλώδια 1. .4 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο καλωδίου Κυκλώματα ελέγχου: βιδωτοί ακροδέκτες 1 καλώδιο(α) 1...4 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο καλωδίου Κυκλώματα ελέγχου: βιδωτοί ακροδέκτες 2 καλώδια 1. .2,5 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο καλωδίου  Ροπή σύσφιξης Κύκλωμα τροφοδοσίας: 8 N.m - σε βιδωτές υποδοχές EverLink BTR - καλώδιο 25...35 mm² εξαγωνικό 4 mm Κύκλωμα ισχύος: 5 N.m - σε βιδωτές συνδέσεις EverLink BTR - καλώδιο <= 25 mm² εξαγωνικό 4 mm Κυκλώματα ελέγχου: 1,7 N.m - στους ακροδέκτες βίδα - με κατσαβίδι Philips αρ. 2 κυκλώματα ελέγχου: 1,7 N.m - με επίπεδο κατσαβίδι Ø 6 mm  Χρόνος εργασίας 12...26 ms ΚΛΕΙΣΙΜΟ 4...19 ms άνοιγμα  Επίπεδο ασφάλειας και αξιοπιστίας B10d = 20000000 κύκλος επαφέα με μηχανικό φορτίο σύμφωνα με το EN/ISO 13849-1 B10d = 1369863 κύκλος επαφέα με ονομαστικό φορτίο σύμφωνα με το EN/ISO 13849-1  Μηχανική αντοχή 6 Mcycles  Συχνότητα σύνδεσης 3600 κύκλοι/ώρα σε <= 60 °C    Συμπληρωματικές Παράμετροι Τεχνολογία πηνίου Χωρίς ενσωματωμένη μονάδα απαγωγέα υπερτάσεων  Εύρος τάσης ελέγχου 0,85...1,1 Uc στους 60 °C σε λειτουργία 60 Hz 0,8...1,1 Uc στους 60 °C σε λειτουργία 50 Hz 0,3...0,6 Uc στους 60 °C εξαφάνιση, αποκοπή 50/60 Hz  Κατανάλωση ρεύματος Snap σε VA 160 VA στους 20 °C (cos ϕ 0,75) 50 Hz 140 VA στους 20 °C (cos ϕ 0,75) 60 Hz  Κατανάλωση ισχύος σε VA 15 VA στους 20 °C (cos ϕ 0,3) 50 Hz 13 VA στους 20 °C (cos ϕ 0,3) 60 Hz  Διάχυση θερμότητας 4...5 W στα 50/60 Hz  Τύπος βοηθητικών επαφών Τύπος επαφής καθρέφτη (1 NC) σύμφωνα με το IEC 60947-4-1 Τύπος μηχανικά συνδεδεμένος (1 NO + 1 NC) σύμφωνα με το IEC 60947-5-1  Συχνότητα του κυκλώματος σηματοδότησης 25...400 Hz  Ελάχιστο ρεύμα διακοπής 5 mA για το κύκλωμα σηματοδότησης  Ελάχιστη τάση απενεργοποίησης 17V για κύκλωμα σηματοδότησης  Χρόνος χωρίς σήματα 1,5 ms κατά την ενεργοποίηση (μεταξύ επαφής NC και NO) 1,5 ms κατά την απενεργοποίηση (μεταξύ επαφής NC και NO)  Αντοχή μόνωσης > 10 MΩ για το κύκλωμα σηματοδότησης    Εργασιακό περιβάλλον Επίπεδο προστασίας IP Πρόσοψη IP2x κατά IEC 60529  Προστατευτικό αποτέλεσμα TH σύμφωνα με το IEC 60068-2-30  Βαθμός ρύπανσης 3  Θερμοκρασία περιβάλλοντος για εργασία -5...60 °C  Θερμοκρασία περιβάλλοντος για αποθήκευση -60...80 °C  Επιτρεπόμενη θερμοκρασία αέρα περιβάλλοντος γύρω από τη συσκευή -40...70 °C σε Uc  Ύψος εργασίας 3000 m χωρίς μείωση θερμοκρασίας  Αντοχή στη φωτιά 850 °C σύμφωνα με το IEC 60695-2-1  Προστασία από φλόγα V1 σύμφωνα με το UL 94  Μηχανική αντίσταση Επαφές κραδασμών ανοιχτός 10 Gn για 11 ms Επαφές κραδασμών κλειστός 15 Gn για 11 ms Επαφές κραδασμών κλειστός 4 Gn, 5...300 Hz Επαφές κραδασμών ανοιχτός 2 Gn, 5...300 Hz  Υψος 122 χλστ  Πλάτος 55 mm  Βάθος 120 χλστ  Βάρος προϊόντος 0,85 κιλά    Προσφορά βιώσιμης ανάπτυξης Πράσινη κατάσταση Premium Οικολογικό προϊόν Green Premium Επαφές τροφοδοσίας AC {Type}
