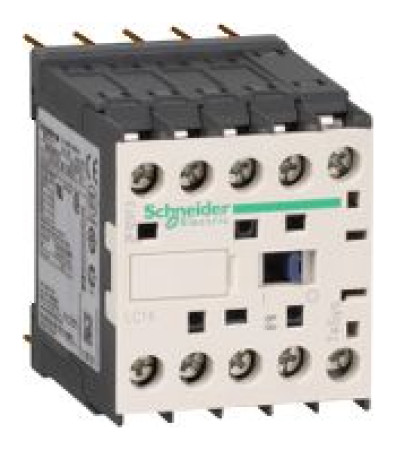

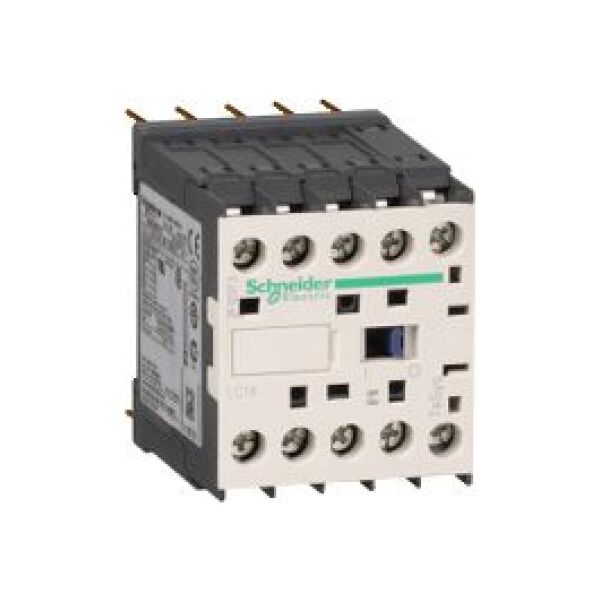

Στυπτηρία ισχύος Schneider 6A 3P 24V AC 0Z 1R (LC1K0601B7)

Επαφές ισχύος 6A 3P 24V AC 0Z 1R (LC1K0601B7)   Περιγραφή: γκάμα προϊόντων TeSys K γκάμα προϊόντων TeSys Τύπος προϊόντος ή συστατικού Επαφές Όνομα προϊόντος TeSys K Το σύντομο όνομα της συσκευής LC1K Εφαρμογή της συσκευής Ελεγχος Εφαρμογή Έλεγχος κινητήρα   Συμπληρωματικές παράμετροι Κατηγορία χρήσης AC-3 AC-4 Αριθμός πόλων 3P Συνδυασμός επαφής 3 ΟΧΙ [Ue] ονομαστική τάση λειτουργίας 690 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz για κύκλωμα ισχύος <= 690 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz για κύκλωμα σηματοδότησης [Δηλ.] ονομαστικό ρεύμα λειτουργίας 6 A σε <= 440 V εναλλασσόμενο ρεύμα (AC) AC-3 για κύκλωμα ισχύος Τύπος τάσης ελέγχου AC 50/60 Hz Τιμή της τάσης ελέγχου 24V AC 50/60Hz Ισχύς κινητήρα σε kW 1,5 kW στα 220...230 V AC 50/60 Hz AC-3 2,2 kW στα 380...415 V AC 50/60 Hz AC-3 1,5 kW στα 400 V AC 50/60 Hz AC-4 3 kW σε 660...690 V AC 50/60 Hz AC-3 3 kW στα 440 V AC 50/60 Hz AC-3 3 kW στα 480 V AC 50/60 Hz AC-3 3 kW στα 500...600 V AC 50/60Hz AC-3 Ενσωματωμένες βοηθητικές επαφές 1NC [Uimp] ονομαστική τάση αντοχής παλμών 8 kV Κατηγορία υπέρτασης III [Ith] ονομαστικό θερμικό ρεύμα 20 A σε <= 50 °C για κύκλωμα ισχύος 10 A σε <= 50 °C για κύκλωμα σηματοδότησης Ονομαστικό ρεύμα μεταγωγής Irms 110 Ένα εναλλασσόμενο ρεύμα (AC) για το κύκλωμα ισχύος σύμφωνα με το NF C 63-110 110 Ένα εναλλασσόμενο ρεύμα (AC) για το κύκλωμα ισχύος σύμφωνα με το IEC 60947 110 Ένα εναλλασσόμενο ρεύμα (AC) για το κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947 Ονομαστική χωρητικότητα βραχυκυκλώματος 110 A στα 415 V σύμφωνα με το IEC 60947 110 A στα 440 V σύμφωνα με το IEC 60947 80 A στα 500 V σύμφωνα με το IEC 60947 110 A στα 220...230 V σύμφωνα με το IEC 60947 110 A σε 38 V. με IEC 60947 70 A στα 660...690 V σύμφωνα με το IEC 60947 [Icw] ονομαστικό ρεύμα αντοχής βραχείας διάρκειας 90 A <= 50 °C 1 s κύκλωμα ισχύος 85 A <= 50 °C 5 s κύκλωμα ισχύος 80 A <= 50 °C 10 s κύκλωμα ισχύος 60 A <= 50 °C 30 s κύκλωμα ισχύος 45 A <= 50 ° C 1 λεπτό. κύκλωμα ισχύος 40 A <= 50 °C 3 λεπτά. κύκλωμα ισχύος 80 A 1 s κύκλωμα σηματοδότησης 90 A 500 ms κύκλωμα σηματοδότησης 110 A 100 ms κύκλωμα σηματοδότησης 20 A <= 50 °C >= κύκλωμα ισχύος 15 s Συναφείς ονομασίες ασφαλειών 25 A gG σε <= 440 V για το κύκλωμα ισχύος 25 A aM για το κύκλωμα ισχύος 10 A gG για το κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947 10 A gG για το κύκλωμα σηματοδότησης σύμφωνα με το VDE 0660 Μέση αντίσταση 3 mOhm στα 50 Hz - Ith 20 A για κύκλωμα ισχύος [Ui] ονομαστική τάση μόνωσης 690 V για το κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-4-1 690 V για το κύκλωμα σηματοδότησης σύμφωνα με το IEC 60947-5-1 600 V για το κύκλωμα σηματοδότησης σύμφωνα με το UL 508 600 V για το κύκλωμα ισχύος σύμφωνα με το CSA C22.2 No. 14 600 V για κύκλωμα σηματοδότησης σύμφωνα με το CSA C22.2 No. 14 690 V για κύκλωμα ισχύος σύμφωνα με το IEC 60947-4-1 600 V για κύκλωμα ισχύος σύμφωνα με το UL 508 Αντοχή μόνωσης > 10 MΩ για το κύκλωμα σηματοδότησης Κατανάλωση ρεύματος Snap σε VA 30 VA στους 20 °C Κατανάλωση ισχύος σε VA 4,5 VA στους 20 °C Διάχυση θερμότητας 1,3W Εύρος τάσης ελέγχου 0,2...0,75 Uc σε <= 50 °C εξαφάνιση, αποκοπή 0,8...1,15 Uc σε <= 50 °C λειτουργική Συνδέσεις - τερματικά Βιδωτοί ακροδέκτες 1 καλώδιο(α) 1,5...4 mm² - ακαμψία καλωδίου: σταθεροί Βιδωτοί ακροδέκτες 1 καλώδιο(α) 0,75...4 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο καλωδίου Βιδωτοί ακροδέκτες 1 καλώδιο(α) 0,34.. 0,2,5 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο καλωδίου Βιδωτοί ακροδέκτες 2 καλώδια 1,5...4 mm² - ακαμψία καλωδίου: σταθεροί Βιδωτοί ακροδέκτες 2 καλώδιο(α) 0,75...4 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο καλωδίου Βιδωτοί ακροδέκτες 2 καλώδιο(α) 0,34...1,5 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο καλωδίου Συχνότητα σύνδεσης 3600 κύκλοι/ώρα Τύπος βοηθητικών επαφών Στιγμιαίος τύπος (1 NC) Συχνότητα του κυκλώματος σηματοδότησης <= 400 Hz Ελάχιστο ρεύμα μεταγωγής 5 mA για το κύκλωμα σηματοδότησης Ελάχιστη τάση απενεργοποίησης 17V για κύκλωμα σηματοδότησης Μέθοδος συναρμολόγησης Πλάκα σιδηροτροχιάς Ροπή σύσφιξης Βιδωτοί ακροδέκτες 1,3 N.m - με κατσαβίδι αρ. 2 1,3 N.μ. - με επίπεδο κατσαβίδι Ø 6 mm Χρόνος εργασίας 10...20 ms εκφόρτιση πηνίου και ΟΧΙ άνοιγμα 10...20 ms φόρτιση πηνίου και ΟΧΙ κλείσιμο Επίπεδο ασφάλειας και αξιοπιστίας B10d = 1369863 κύκλος επαφέα με ονομαστικό φορτίο σύμφωνα με το EN/ISO 13849-1 B10d = 20000000 κύκλος επαφέα με μηχανικό φορτίο σύμφωνα με το EN/ISO 13849-1 Απόσταση χωρίς επικάλυψη 0,5 χλστ Μηχανική αντοχή 10 Mcycles Ηλεκτρική αντοχή 1.3 Mcycles 6 A AC-3 σε Ue <= 440 V Μηχανική αντίσταση Επαφές κραδασμών κλειστός, άξονας X 10 Gn για 11 ms IEC 60068-2-27 Επαφές κραδασμών κλειστός, άξονας Υ 15 Gn για 11 ms IEC 60068-2-27 Επαφές κραδασμών κλειστός, άξονας Ζ 15 Gn για 11 ms IEC 6006 -2-27 Επαφές κραδασμών ανοιχτός, άξονας X 6 Gn για 11 ms IEC 60068-2-27 Επαφές κραδασμών ανοιχτός, άξονας Υ 10 Gn για 11 ms IEC 60068-2-27 Επαφές κραδασμών ανοιχτός, άξονας Ζ 10 Gn για 11 ms IEC 60068-2-27 Επαφές κραδασμών κλειστός 4 Gn, 5...300 Hz IEC 60068-2-6 Επαφές δόνησης ανοιχτός 2 Gn, 5...300 Hz IEC 60068-2-6 Υψος 58 χιλιοστά Πλάτος 45 mm Βάθος 57 χιλιοστά Βάρος προϊόντος 0,18 κιλά Εύρος ισχύος κινητήρα AC-3 0,55...1 kW 200...240 V 3 φάσεις 0,55...1 kW 380...440 V 3 φάσεις 0,55...1 kW 480...500 V 3 φάσεις 1,1...2 kW 200. ..240 V 3 φάσεις 1.1...2 kW 380...440 V 3 φάσεις 2.2...3 kW 380...440 V 3 φάσεις 2.2...3 kW 480...500 V 3 φάσεις 0. ..0,5 kW 200...240 V 3 φάσεις 0...0,5 kW 380...440 V 3 φάσεις 0...0,5 kW 480...500 V 3 φάσεις 1,1...2 kW 480... 500V 3 φάσεις Τύπος εκκίνησης κινητήρα Απευθείας σε απευθείας σύνδεση επαφές Τάση πηνίου επαφέα 24V AC   Εργασιακό περιβάλλον Κανόνες BS 5424 IEC 60947 NF C 63-110 VDE 0660 Πιστοποιητικά προϊόντων CSA UL Επίπεδο προστασίας IP IP2x σύμφωνα με το VDE 0106 Προστατευτικό αποτέλεσμα TC κατά IEC 60068 TC κατά DIN 50016 Θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής -25...50 °C Θερμοκρασία περιβάλλοντος για αποθήκευση -50...80 °C Υψόμετρο εργασίας (σε μέτρα πάνω από την επιφάνεια της θάλασσας) 2000 m χωρίς μείωση θερμοκρασίας Αφλεκτος V1 σύμφωνα με το UL 94 Απαίτηση 2 σύμφωνα με το NF F 16-101 Απαίτηση 2 σύμφωνα με το NF F 16-102   Προσφορά βιώσιμης ανάπτυξης Κατάσταση προσφοράς βιωσιμότητας Οικολογικό προϊόν Green Premium RoHS (κωδικός ημερομηνίας: YYTT) Συμμορφώνεται - από 633 - Δήλωση συμμόρφωσης Schneider Electric Δήλωση συμμόρφωσης Schneider Electric RECH Η αναφορά δεν περιέχει SVHC πάνω από το όριο Οικολογικό προφίλ του προϊόντος Διαθέσιμο  Περιβαλλοντικό προφίλ προϊόντος Οδηγίες για το τέλος του κύκλου ζωής του προϊόντος Διατίθεται ένας  Οδηγός απόρριψης προϊόντωνΕπαφές τροφοδοσίας AC {Type}
