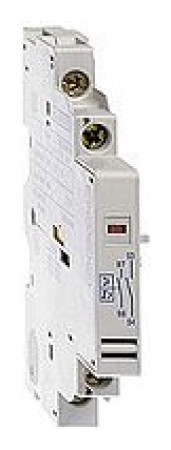

Βοηθητική επαφή 1Z 1R πλαϊνή τοποθέτηση (GVAD0110)
Περιγραφή:
γκάμα προϊόντων
TeSys
Το σύντομο όνομα της συσκευής
GVAD
Τύπος προϊόντος ή συστατικού
Πρόσθετο μπλοκ επαφών
Συμμόρφωση προϊόντος
GV3L GV2RT GV2L GV2LE GV3P GV2ME GV2P
Τύπος βοηθητικών επαφών
Σήμα σφάλματος 1 NC
Συνδυασμός επαφής
1 ΟΧΙ + 1 NC
Συνδέσεις - τερματικά
Βιδωτοί ακροδέκτες 1 σύρμα 0,75...2,5 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο σύρματος Βιδωτοί ακροδέκτες 2 σύρματα 0,75...2,5 mm² - ακαμψία καλωδίων: εύκαμπτοι - χωρίς άκρο σύρματος Βιδωτοί ακροδέκτες 2 σύρματα 0,75...1,5 mm² - ακαμψία καλώδιο: εύκαμπτο - με άκρο καλωδίου Σφιγκτήρες βιδών 1 σύρμα 0,75...1,5 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο σύρματος Σφιγκτήρες βιδών 1 καλώδιο 1...2,5 mm² - ακαμψία καλωδίου: σταθεροί σφιγκτήρες βιδών 2 σφιγκτήρες σύρματος 1...2,5 mm² - ακαμψία καλωδίου: σταθερή
Συμπληρωματικές παράμετροι
Θέση εγκατάστασης
Αριστερά
[Ui] ονομαστική τάση μόνωσης
690 V - συμβατό με IEC 60947-1 300 V - συμβατό με UL 508 300 V - συμβατό με CSA C22.2 No. 14
[Ue] ονομαστική τάση λειτουργίας
48...690 V εναλλασσόμενο ρεύμα (AC) 24...240 V συνεχές ρεύμα (DC)
[Ith] ονομαστικό θερμικό ρεύμα
2.5 Ένδειξη σφάλματος 6 A
Είδος ασφάλειας
GB2CB... Ονομαστική ισχύς αποζεύκτη σύμφωνα με το ρεύμα λειτουργίας σε Ue <= 415 V Ασφάλεια gG <= 10 A
Μηχανική αντοχή
100000 κύκλοι
Ελάχιστο ρεύμα μεταγωγής
5 mA
Ελάχιστη τάση απενεργοποίησης
17 Μαΐου
Ονομαστική ισχύς: ισχύς σε VA
300 VA στα 48 V AC-15 - ηλεκτρική ισχύς: 100000 κύκλοι 400 VA στα 690 V AC-15 - ηλεκτρική ισχύς: 100000 κύκλοι 500 VA στα 110...127 V AC-15 - ηλεκτρική ισχύς: 1000000 κύκλοι VA V AC-15 - ηλεκτρική ισχύς: 100000 κύκλοι 650 VA στα 440 V AC-15 - ηλεκτρική αντοχή: 100000 κύκλοι 720 VA σε 230...240 V AC-15 - ηλεκτρική ισχύς: 100000 κύκλοι 8380...4 VA σε V AC-15 - ηλεκτρική ισχύς: 100000 κύκλοι 36 VA στα 24 V AC-14 - ηλεκτρική ισχύς: 1000 κύκλοι 48 VA στα 48 V AC-14 - ηλεκτρική ισχύς: 1000 κύκλοι 72 VA στα 110...127 V AC-14 - Ηλεκτρική αντοχή: 1000 κύκλοι
Ονομαστική ισχύς σε W
120 W στα 240 V DC-13 - ηλεκτρική ισχύς: 100000 κύκλοι 140 W στα 110 V DC-13 - ηλεκτρική ισχύς: 100000 κύκλοι 140 W στα 24 V DC-13 - ηλεκτρική αντοχή: 100000 κύκλοι σε 160 WC - ηλεκτρική ισχύς: 100000 κύκλοι 240 W στα 48 V DC-13 - ηλεκτρική ισχύς: 100000 κύκλοι 15 W στα 48 V DC-13 - ηλεκτρική ισχύς: 1000 κύκλοι 24 W σε 24 V DC-13 - ηλεκτρική ισχύς: 100 W στα 60 V DC-13 - ηλεκτρική αντοχή: 1000 κύκλοι
Ροπή σύσφιξης
<= 1,4 N.m - σε βιδωτούς ακροδέκτες
Υψος
89 χλστ
Πλάτος
9,3 χλστ
Βάθος
66 χιλιοστά
Βάρος προϊόντος
0,055 κιλά
Εργασιακό περιβάλλον
Περιβαλλοντικά χαρακτηριστικά
Κανονικό περιβάλλον{Type} Βοηθητικές επαφές
