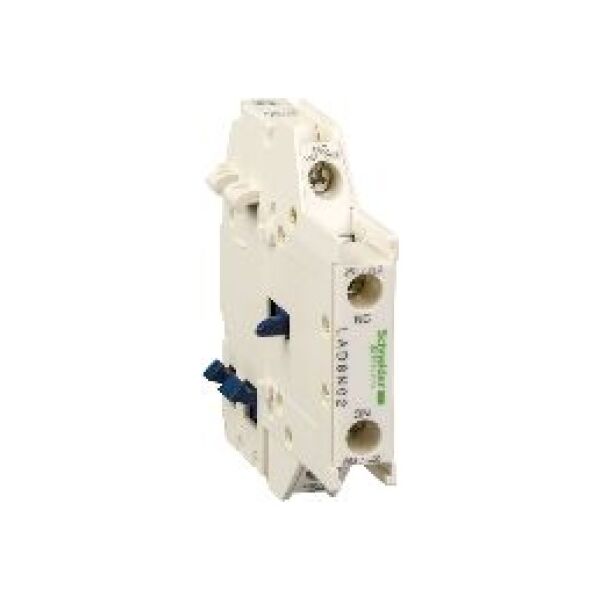

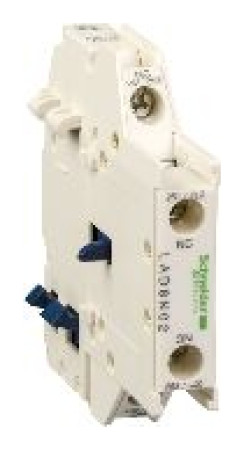

Βοηθητική επαφή 2R πλαϊνή τοποθέτηση (LAD8N02)
Βασικές παράμετροι
γκάμα προϊόντων
Ρελέ ελέγχου TeSys DTeSys D
γκάμα προϊόντων
TeSys
σύντομο όνομα της συσκευής
LA1
Τύπος προϊόντος ή συστατικού
Πρόσθετο μπλοκ επαφών
τύπος βοηθητικών επαφών
Αμεσος
συνδυασμός επαφής
2 NZ
συνδέσεις - τερματικά
Βιδωτοί ακροδέκτες 1 σύρμα 1...2,5 mm² - ακαμψία καλωδίου: εύκαμπτο - με άκρο καλωδίου Βιδωτοί ακροδέκτες 1 καλώδιο 1...2,5 mm² - ακαμψία καλωδίου: εύκαμπτοι - χωρίς άκρο σύρματος Βιδωτοί ακροδέκτες 1 σύρμα 1...2,5 mm² - καλώδιο ακαμψία: σταθερό - με άκρο σύρματος Βιδωτοί ακροδέκτες 1 σύρμα 1...2,5 mm² - ακαμψία καλωδίου: σταθερό - χωρίς άκρο σύρματος Βιδωτοί ακροδέκτες 2 σύρμα 1...2,5 mm² - ακαμψία καλωδίου: εύκαμπτοι - με άκρο σύρματος Βιδωτοί ακροδέκτες 2 σύρμα 1 ...2,5 mm² - ακαμψία καλωδίου: εύκαμπτο - χωρίς άκρο καλωδίου Βιδωτοί ακροδέκτες 2, σύρμα 1...2,5 mm² - ακαμψία καλωδίου: συμπαγές - με άκρο σύρματος Βιδωτοί ακροδέκτες 2, σύρμα 1...2,5 mm² - ακαμψία καλωδίου: σταθερός - χωρίς άκρο σύρματος
Συμπληρωματικές παράμετροι
τοποθεσία εγκατάστασης
Πλευρά
Ονομαστική τάση μόνωσης [Ui]
690 V - συμβατό με IEC 60947-5-1600 V - Πιστοποιητικά CSA600 Πιστοποιητικά V - UL
[Ue] ονομαστική τάση λειτουργίας
690 V εναλλασσόμενο ρεύμα (AC) 25...400 Hz
ονομαστικό θερμικό ρεύμα με συναγωγή αέρα ψύξης [Ith]
10 A σε <= 60 °C
Ονομαστικό ρεύμα μεταγωγής Irms
140 Ένα εναλλασσόμενο ρεύμα (AC) σύμφωνα με το πρότυπο IEC 60947-5-1250 Ένα συνεχές ρεύμα (DC) σύμφωνα με το IEC 60947-5-1
επιτρεπόμενες βραχυπρόθεσμες ονομαστικές τιμές
100 A 1 s120 A 500 ms140 A 100 ms
είδος ασφάλειας
Ασφάλεια gG <= 10 A ονομαστική ισχύς σύμφωνα με το ρεύμα λειτουργίας σε Ue <= 690 V
εφεδρικές παραμέτρους ασφάλειας
10 A gG IEC 60947-5-1
μηχανική αντοχή
3 Mcycles
ελάχιστο ρεύμα μεταγωγής
5 mA
ελάχιστη τάση απενεργοποίησης
17 Μαΐου
ώρα χωρίς σήμα
1,5 ms κατά την απενεργοποίηση (χωρίς επικάλυψη μεταξύ επαφών NC και NO) 1,5 ms κατά την ενεργοποίηση (καμία επικάλυψη μεταξύ επαφών NC και NO)
χρόνος επίστρωσης
1,5 ms
Αντοχή μόνωσης
> 10 MΩ
Πλάτος
12,5 χλστ
Εργασιακό περιβάλλον
περιβαλλοντικά χαρακτηριστικά
Κανονικό περιβάλλον
Κανόνες
EN 60947-5-1BS 4794VDE 0660IEC 60947-5-1NF C 63-140
πιστοποιητικά προϊόντων
ULCSA
Επίπεδο προστασίας IP
IP2x σύμφωνα με το VDE 0660
προστατευτικό αποτέλεσμα
TH σύμφωνα με το IEC 60068
θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής
-5...60 °C
Θερμοκρασία περιβάλλοντος για αποθήκευση
-60...80 °C
ύψος εργασίας (σε μέτρα πάνω από την επιφάνεια της θάλασσας)
3000 m χωρίς μείωση θερμοκρασίας{Type} Βοηθητικές επαφές
