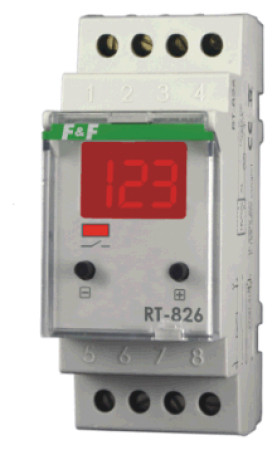

Ελεγκτής θερμοκρασίας χωρίς αισθητήρα, εύρος ψηφιακού ελέγχου θερμοκρασίας: -25÷130°C επαφή: 1Z, 16A, 2 μονάδες RT-826
Ψηφιακό. Εύρος θερμοκρασίας -25÷130ºC.
Χωρίς ανιχνευτή
Πεπρωμένο
Ο ελεγκτής θερμοκρασίας χρησιμοποιείται για τον έλεγχο των συσκευών θέρμανσης και εξαερισμού για τη διατήρηση σταθερής θερμοκρασίας περιβάλλοντος.
Λειτουργίες ρυθμιστή
Τρόπος λειτουργίας: θέρμανση / ψύξη.
Διόρθωση ενδείξεων ±9°C.
Συναγερμός όταν η θερμοκρασία ξεπεραστεί κατά 5°C από την καθορισμένη τιμή.
Προβολή της τρέχουσας μετρούμενης τιμής θερμοκρασίας.
Δράση
Ο ελεγκτής, ανάλογα με τον επιλεγμένο τρόπο λειτουργίας, προορίζεται για τον έλεγχο συσκευών θέρμανσης ή ψύξης.
Στη λειτουργία λειτουργίας, η οθόνη δείχνει την τρέχουσα μετρούμενη θερμοκρασία.
Το κλείσιμο της επαφής του ελεγκτή (ενεργοποίηση της ελεγχόμενης συσκευής) σηματοδοτείται από το κόκκινο φωτισμό LED.
Η ρυθμισμένη θερμοκρασία, η υστέρηση και ο τρόπος λειτουργίας ρυθμίζονται χρησιμοποιώντας δύο κουμπιά στο μπροστινό μέρος του ρυθμιστή.
Η υπέρβαση της θερμοκρασίας κατά 5°C από την καθορισμένη τιμή σηματοδοτείται από την οθόνη που πάλλεται.
Προαιρετικά, ο ρυθμιστής παρέχει ηχητικά και οπτικά σήματα όταν η μετρούμενη θερμοκρασία ξεπεραστεί κατά 5°C πάνω από την καθορισμένη τιμή (π.χ. σε περίπτωση βλάβης της ελεγχόμενης συσκευής ή "κολλήματος" της επαφής του ρυθμιστή.

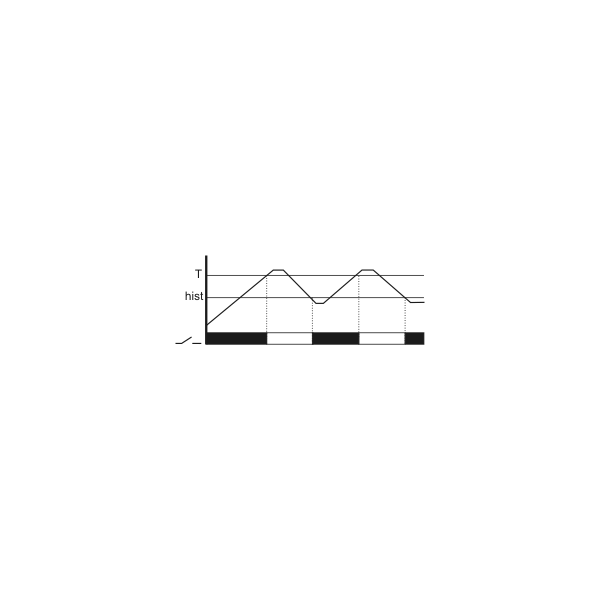

Τρόποι λειτουργίας-H- - Λειτουργία ΘΕΡΜΑΝΣΗ
Μέχρι να επιτευχθεί η επιθυμητή θερμοκρασία περιβάλλοντος, η επαφή του ρελέ είναι κλειστή (η συσκευή θέρμανσης είναι ενεργοποιημένη).
Η επίτευξη της καθορισμένης θερμοκρασίας προκαλεί το άνοιγμα της επαφής (η συσκευή θέρμανσης είναι απενεργοποιημένη).
Η πτώση της θερμοκρασίας από την τιμή της υστέρησης προκαλεί το κλείσιμο ξανά της επαφής. Η υπέρβαση της μετρούμενης θερμοκρασίας κατά 5°C πάνω από την καθορισμένη θερμοκρασία σηματοδοτείται από γρήγορο παλμό των ψηφίων (μετρούμενη τιμή) στην οθόνη.

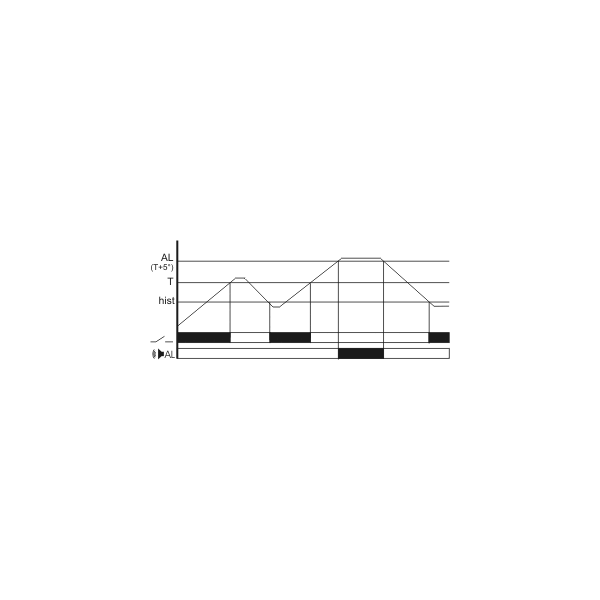

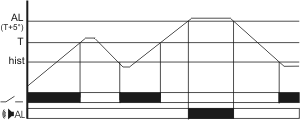

-Hb- - Λειτουργία ΘΕΡΜΑΝΣΗ με λειτουργία συναγερμού [+5°C]
Όπως και στη λειτουργία -H-. Εάν η μετρούμενη θερμοκρασία ξεπεραστεί κατά 5°C πάνω από την καθορισμένη θερμοκρασία, θα ενεργοποιηθεί ένας ακουστικός συναγερμός.
Προαιρετικά, είναι δυνατή η σύνδεση ενός εξωτερικού φωτεινού σήματος που συνεργάζεται με το ηχητικό σήμα.
-O- - Λειτουργία ΨΥΞΗΣ
Μέχρι να επιτευχθεί η επιθυμητή θερμοκρασία περιβάλλοντος, η επαφή του ρελέ είναι κλειστή (η συσκευή ψύξης είναι ενεργοποιημένη).
Η επίτευξη της καθορισμένης θερμοκρασίας προκαλεί το άνοιγμα της επαφής (η συσκευή ψύξης είναι απενεργοποιημένη).
Η αύξηση της θερμοκρασίας κατά την τιμή υστέρησης προκαλεί το κλείσιμο της επαφής ξανά.
Μια πτώση της μετρούμενης θερμοκρασίας κατά 5°C κάτω από την τιμή υστέρησης σηματοδοτείται με γρήγορο παλμό των ψηφίων (μετρούμενη τιμή) στην οθόνη.

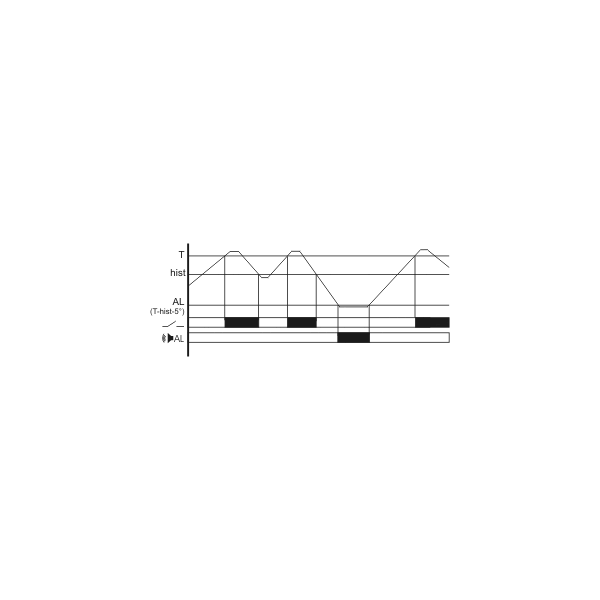

-Ob- - Λειτουργία ψύξης με λειτουργία συναγερμού [-5°C]
Όπως και στη λειτουργία -O-. Εάν η μετρούμενη θερμοκρασία πέσει κατά 5°C κάτω από την τιμή υστέρησης, θα ενεργοποιηθεί ένας ακουστικός συναγερμός.
Προαιρετικά, είναι δυνατή η σύνδεση ενός εξωτερικού φωτεινού σήματος που συνεργάζεται με το ηχητικό σήμα.
Τεχνικά στοιχεία
τροφοδοτικό
230V AC
ρεύμα φορτίου
<16Α
επαφή
χωρισμένος 1Ζ
εύρος ελέγχου θερμοκρασίας
-25÷130°C
υστέρηση - ρυθμιζόμενο
1÷3°C
ακρίβεια ρύθμισης
1°C
ακρίβεια μέτρησης
±1°C
αισθητήρας θερμοκρασίας
ΚΤΥ 81-210
ηχητική σηματοδότηση
Βομβητής DAP12
συχνότητα συντονισμού
2,4 kHz
τόμος
80dB
έξοδο οπτικού σήματος
ανοιχτός συλλέκτης (OC)
τάση σύνδεσης
12÷24V DC
ρεύμα
<30 mA
επίδειξη
LED 3×τμήματος 5×9mm
σηματοδότηση ενεργοποίησης επαφής
LED κόκκινο
αισθητήρας θερμοκρασίας
-25÷60°C
RT κανένα
60÷95°C
Το RT2 λείπει
κατανάλωση ρεύματος
1,1 W
θερμοκρασία λειτουργίας
-25÷50°C

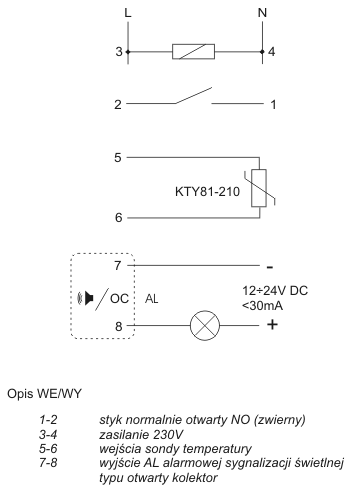

σύνδεση
Βιδωτοί ακροδέκτες 2,5 mm²
διαστάσεις
2 μονάδες (35mm)
εγκατάσταση
σε ράγα 35 χλστ
