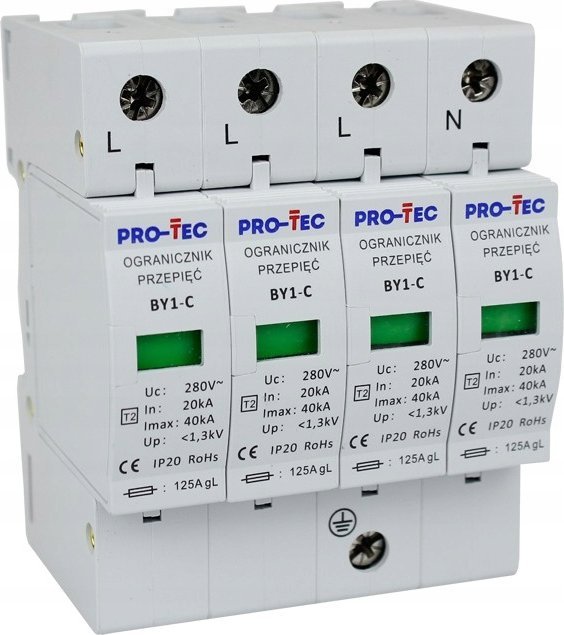

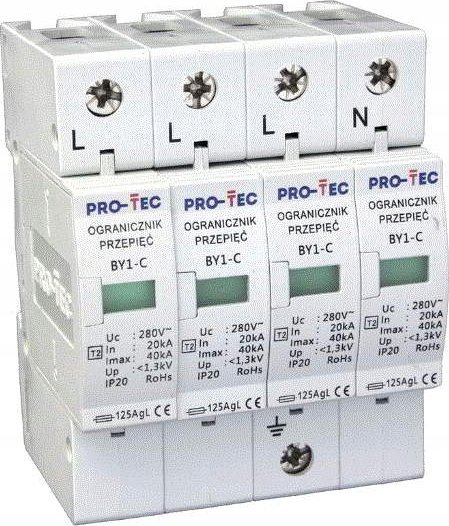

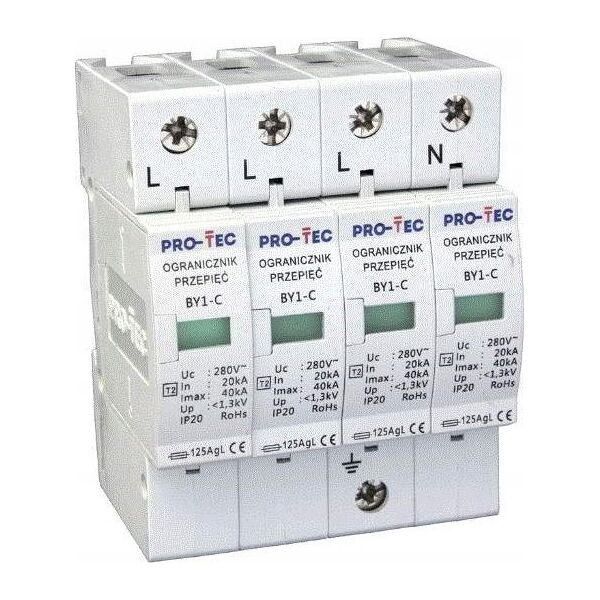

C 4P BY1-C/4 Pro-Tec απαγωγείς υπέρτασης Τύπου 2 (C) Οι απαγωγείς υπέρτασης BY1-C έχουν σχεδιαστεί για να προστατεύουν τις εγκαταστάσεις από επαγόμενες υπερτάσεις που προκύπτουν, για παράδειγμα, από κεραυνούς σε κοντινά αντικείμενα, και επίσης να προστατεύουν από υπερτάσεις που προκύπτουν από λειτουργίες εναλλαγή. Οι υπερτάσεις αυτού του τύπου προκύπτουν, για παράδειγμα, κατά τη συγκόλληση, την εκκίνηση κινητήρων βαριάς εκκίνησης, κατά την ενεργοποίηση ή απενεργοποίηση γραμμών, καθώς και κατά την ενεργοποίηση συσκευών προστασίας κ.λπ. Οι απαγωγείς υπερτάσεων Pro-Tec τύπου 2 BY1-C δοκιμάζονται με υπερτάσεις του σχήματος (8/20) s που αντιστοιχεί σε επαγόμενες ή μεταγωγικές υπερτάσεις χαμηλής ενέργειας. Τοποθετούνται στον κεντρικό πίνακα ως το πρώτο στάδιο προστασίας ή στον πολυώροφο ή τον πίνακα διακλάδωσης ως δεύτερο στάδιο προστασίας, που τοποθετούνται μετά το πρώτο στάδιο που εφαρμόζεται με περιοριστές τύπου 1 σε τετραπολικό σύστημα αποτελούνται από τέσσερα βαρίστορ που εναλλάσσονται μεταξύ L1, L2, L3, N και PE στο σύστημα δικτύου TN-S. Ο σχεδιασμός αυτών των συσκευών βασίζεται σε βαρίστορ ZnO. Όλοι οι περιοριστές έχουν αφαιρούμενα ένθετα εξοπλισμένα με παράθυρο που υποδεικνύει ζημιά στο ένθετο. Το πράσινο πεδίο στο παράθυρο σημαίνει ότι ο περιοριστής λειτουργεί σωστά, ενώ η εμφάνιση ενός κόκκινου πεδίου στο παράθυρο σημαίνει ότι το ένθετο είναι κατεστραμμένο και πρέπει να αντικατασταθεί αμέσως με νέο. Κωδικός προϊόντος: 170709 Κατασκευαστής: Pro-Tec Θερμοκρασία λειτουργίας [°C]: -40 έως +80 Αριθμός μονάδων: 4 Κατηγορία μόνωσης: IP20 Αριθμός πόλων: 4 Ρεύμα υπέρτασης (10/350) [kA]: 7 Επίπεδο προστασίας [ kV ]: 1.1 Ονομαστικό ρεύμα εκφόρτισης (8/20) [kA]: 30 Μέγιστη διατομή αγωγού [mm2]: 35 Μέγιστο ρεύμα εκφόρτισης [kA]: 50 Μέγιστη προστασία [A]: 160
