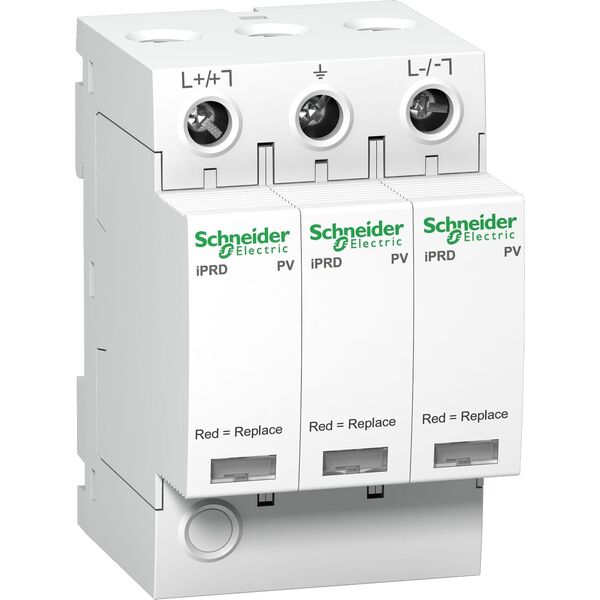

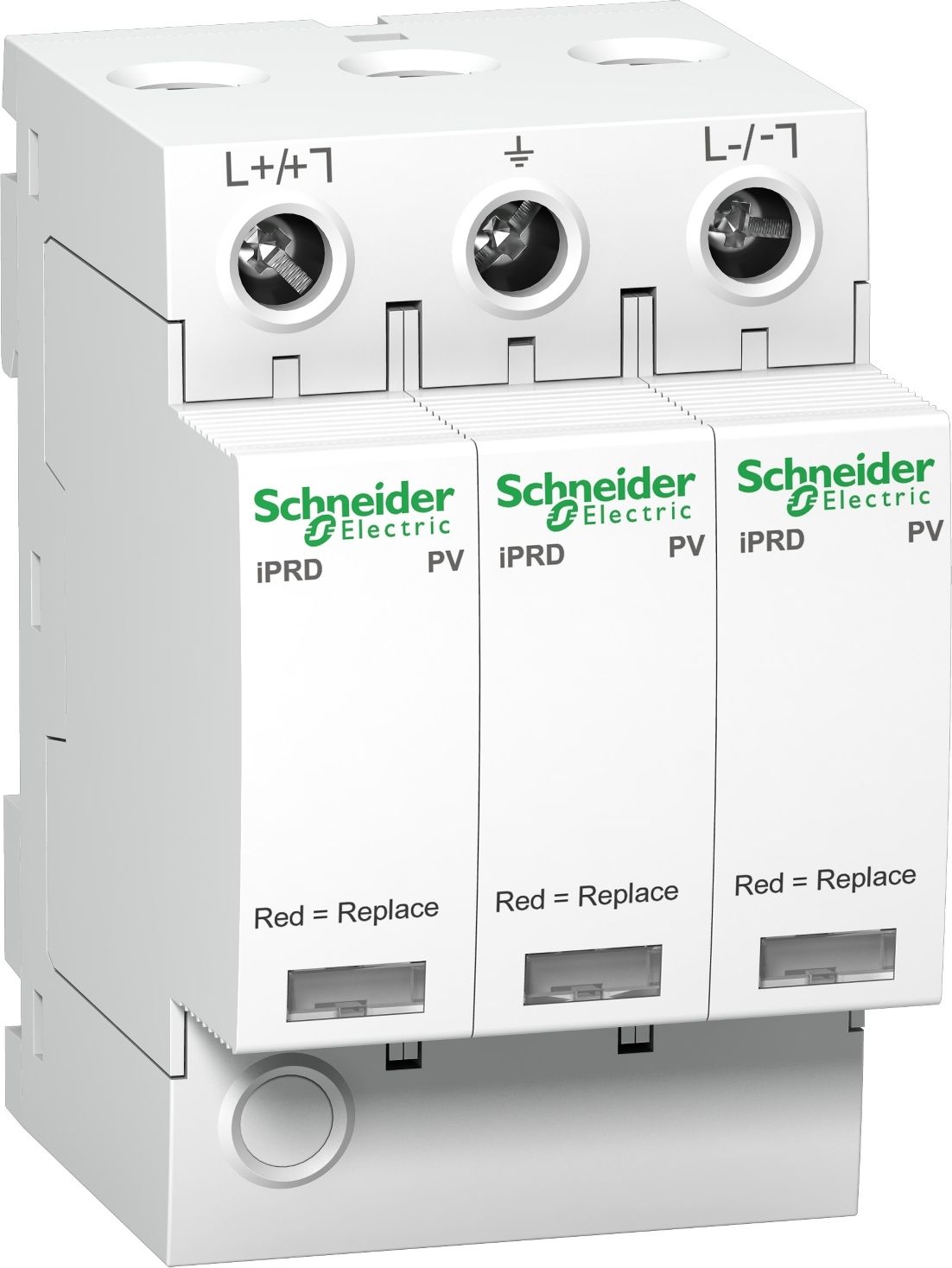

Acti9 iPRD-DC40r-T2-3-1000 απαγωγέας υπερτάσεων 3-πολικός Type2 65 kA με επαφή
Όνομα προϊόντος
Acti9 iPRD PV-DC
Το σύντομο όνομα της συσκευής
IPRD PV-DC
Τύπος προϊόντος ή συστατικού
Αλεξικέραυνος με βυσματωτή κασέτα
Περιγραφή των πόλων
2Ρ
Τύπος εξόδου
Επαφή (χωρίς τάση)
Σύνολο επαφών σήματος
1 SD (1 W/R)
Τύπος απαγωγέα υπερτάσεων
Δίκτυο διανομής ηλεκτρικής ενέργειας
Τάση ανοιχτού κυκλώματος [Uoc]
833 V
Κατηγορία απαγωγέα υπερτάσεων.
Τύπος 2
τεχνολογία αλεξικέραυνου
MOV
[ΕΕ]
1000 V +/- 10 % συνεχές ρεύμα (DC)
[Σε]
15 kA
[Imax]
40 kA
[Ucpv]
Διαφορική λειτουργία: 1000V L+/L-Κοινή λειτουργία: 1000V L+/PEΚοινή λειτουργία: 1000V L-/PE
επίπεδο προστασίας τάσης [Πάνω]
Κοινή λειτουργία <3,9 kV τύπος 2 L+/PEΚοινή λειτουργία <3,9 kV τύπος 2 L-/PET διαφορική λειτουργία <3,9 kV τύπος 2 L+/L-
είδος πρόσθετης προστασίας
Ενσωματωμένος αποζεύκτης
[Iscpv]
200 Α
τοπική σηματοδότηση
Λευκός/κόκκινος μαρκαδόρος
τάση του κυκλώματος σηματοδότησης
AC: 250V 50/60Hz
ρεύμα εξόδου σήματος
0,25Α
μέθοδο συναρμολόγησης
Snap-in
βάση στήριξης
Ράγα DIN
πλάτος σε μονάδες 9 mm
6
ύψος
85 mm
Πλάτος
54 χιλιοστά
βάθος
69 χλστ
Βάρος προϊόντος
400 γρ
χρώμα
Λευκό (RAL 9003)
χρόνος απόκρισης
<= 25 ns
συνδέσεις - τερματικά
Σφιγκτήρας τύπου τούνελ2,5…25 mm² άκαμπτος σφιγκτήρας τύπου τούνελ2,5…16 mm² εύκαμπτος σφιγκτήρας τύπου σήραγγας2,5…16 mm² εύκαμπτος με μανίκι
μήκος του απομονωμένου τμήματος
14 χιλιοστά
Ροπή σύσφιξης
3,5 Ν.μ
Κανόνες
EN 50539-11:2013UTE C 61740-51
πιστοποιητικά προϊόντων
CE
Επίπεδο προστασίας IP
Στον μπροστινό πίνακα: IP40 Στο τερματικό: IP20
βαθμό προστασίας CI
ΙΚ03
σχετική υγρασία
5…95%
ύψος εργασίας (σε μέτρα πάνω από την επιφάνεια της θάλασσας)
2000 μ
θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής
-25…60 °C
Θερμοκρασία περιβάλλοντος για αποθήκευση
-40…85 °C{Τύπος} απαγωγείς υπερτάσεων
