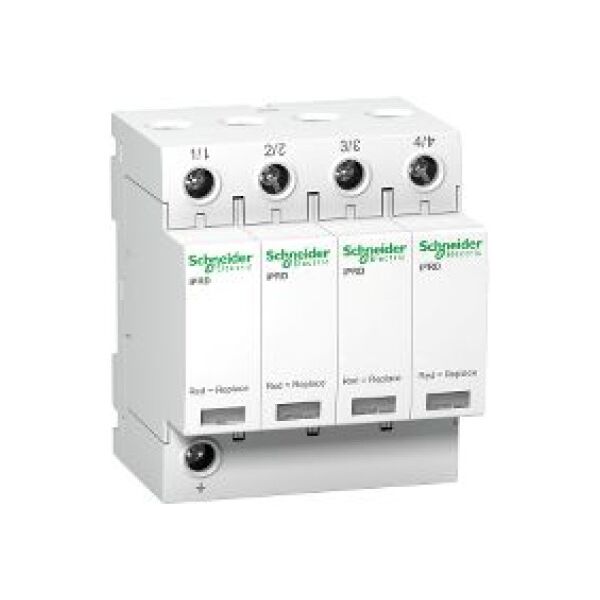

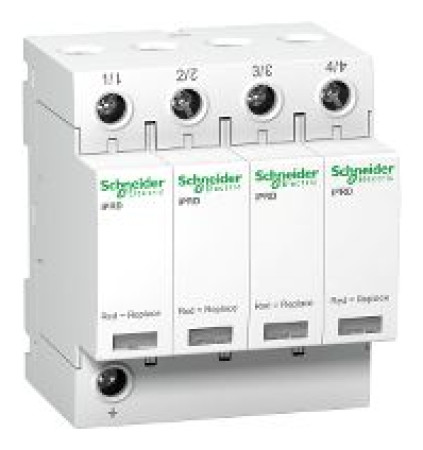

Αλεξικέραυνος B 4P 15kA 1,4kV iPRD40r (A9L40401)
Βασικές παράμετροι
γκάμα προϊόντων
Acti 9
Όνομα προϊόντος
Acti 9 iPRD
Τύπος προϊόντος ή συστατικού
Αλεξικέραυνος με βυσματωτή κασέτα
σύντομο όνομα της συσκευής
IPRD
εφαρμογή της συσκευής
Διανομή
Περιγραφή των πόλων
4P
απομακρυσμένη σηματοδότηση
ΜΕ
σύνολο επαφών σήματος
1 SD (1 W/R)
τύπος απαγωγέα υπερτάσεων
Δίκτυο διανομής ηλεκτρικής ενέργειας
σύστημα γείωσης
TN-C
Συμπληρωματικές παράμετροι
κατηγορία απαγωγέα υπερτάσεων
Τύπος 2
τεχνολογία αλεξικέραυνου
MOV
[Ue] ονομαστική τάση λειτουργίας
230 V (+/- 10 %) εναλλασσόμενο ρεύμα (AC) 50/60 Hz400 V (+/- 10 %) εναλλασσόμενο ρεύμα (AC) 50/60 Hz
ονομαστικό ρεύμα εκφόρτισης
Κοινός τρόπος λειτουργίας: 15 kA L/PE Κοινός τρόπος λειτουργίας: 15 kA N/PE
το υψηλότερο ρεύμα εκφόρτισης
Κοινός τρόπος λειτουργίας: 40 kA L/PE Κοινός τρόπος λειτουργίας: 40 kA N/PE
υψηλότερη μόνιμη τάση λειτουργίας [Uc]
Κοινή λειτουργία: 350V L/PEΚοινή λειτουργία: 350V N/PE
επίπεδο προστασίας τάσης [Πάνω]
1,4 kV τύπου 2 κοινή λειτουργία L/PE1,4 kV τύπου 2 κοινή λειτουργία N/PE
περιστασιακή αύξηση [Ut]
Αντοχή: 337 V L/N για 5 sΑσφαλής λειτουργία αστοχίας: 1200 V N/PE για 200 ms
είδος πρόσθετης προστασίας
Συσχετισμένος διακόπτης κυκλώματος iC60H 50 A καμπύλη C - Icu 15 kAA συσχετισμένος διακόπτης κυκλώματος iC60N 40 A καμπύλη C - Icu 10 kAA συνδεδεμένος διακόπτης κυκλώματος NG125H 63 A καμπύλη C - Icu 36 kAA συνδεδεμένος διακόπτης κυκλώματος NG125L - 63 Icu20NG καμπύλη C - Icu 25 kA
αντοχή βραχυκυκλώματος
50 kA
τοπική σηματοδότηση
Χρώμα δείκτη: Λευκό/Κόκκινο
τάση του κυκλώματος σηματοδότησης
0,25 A/250 V AC 50/60 Hz
μέθοδο συναρμολόγησης
Snap-in
βάση στήριξης
Ράγα DIN
πλάτος σε μονάδες 9 mm
8
ύψος
85 mm
Πλάτος
72 χιλιοστά
βάθος
69 χιλιοστά
Βάρος προϊόντος
0,422 κιλά
χρώμα
Λευκό (RAL 9003)
χρόνος απόκρισης
<= 25 ns
διαφορικό ρεύμα
0,6 mA0,003 mA
συνδέσεις - τερματικά
Τερματικό τύπου σήραγγας, μειονέκτημα 2,5...35 mm² Τερματικό τύπου σήραγγας, ανάποδα 2,5...35 mm²
ροπή σύσφιξης
2,5 Ν.μ
Εργασιακό περιβάλλον
κανόνες
EN 61643-11: 2012IEC 61643-11: 2011
πιστοποιητικά προϊόντων
CE
Σήμα ποιότητας
KEMA-KEURNF
Επίπεδο προστασίας IP
Στην μπροστινή όψη: IP40 σύμφωνα με το IEC 60529 Ενσωματωμένο: IP20 σύμφωνα με το IEC 60529
βαθμό προστασίας CI
IK03 σύμφωνα με το IEC 62262
σχετική υγρασία
5...95%
ύψος εργασίας (σε μέτρα πάνω από την επιφάνεια της θάλασσας)
2000 μ
θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής
-25...60 °C
Θερμοκρασία περιβάλλοντος για αποθήκευση
-40...85 °C
Προσφορά βιώσιμης ανάπτυξης
Κατάσταση προσφοράς βιωσιμότητας
Οικολογικό προϊόν Green Premium{Τύπος} απαγωγείς υπερτάσεων
