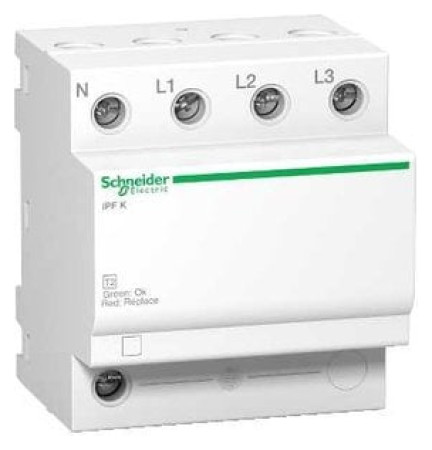

Αλεξικέραυνος iPF40 3P+N A9L15688
IPF K οικογένεια προϊόντων
Τύπος προϊόντος Προστατευτικό υπέρτασης
Σύντομη περιγραφή του IPF K 40
Αριθμός πόλων 3P + N
Απομακρυσμένη σηματοδότηση Χωρίς
Τύπος απαγωγέα υπερτάσεων Δίκτυο διανομής ηλεκτρικής ενέργειας
Σύστημα γείωσης TN-S
Συμπληρωματικές Παράμετροι
Κατηγορία απαγωγέα υπερτάσεων. Τύπος 2
Τεχνολογία αλεξικέραυνων βλαβών MOV+GDT
[Ue] ονομαστική τάση λειτουργίας 230 V [Space][Space](+/- 10%) AC 50/60 Hz
400 V[Space][Space](+/- 10%) AC 50/60 Hz
Ονομαστικό ρεύμα εκφόρτισης Κοινή λειτουργία: 15 kA L/PE
Κοινή λειτουργία: 15 kA N/PE
Διαφορική λειτουργία: 15 kA L/N
Μέγιστο ρεύμα εκφόρτισης Κοινή λειτουργία: 40 kA L/PE
Κοινός τρόπος λειτουργίας: 40 kA N/PE
Διαφορική λειτουργία: 40 kA L/N
[Uc] υψηλότερη συνεχής τάση λειτουργίας Κοινή λειτουργία [Space]:[Space] 260 V N/PE
Common Mode[Space]:[Space] 340V L/PE
Διαφορική λειτουργία[Χώρος]:[Χώρος] 340V L/N
Επίπεδο προστασίας τάσης [Πάνω] 1,5 kV τύπου 2 κοινή λειτουργία N/PE
1,5 kV τύπου 2 διαφορική λειτουργία L/N
[Ut] στιγμιαία υπέρταση Αντοχή: 337V L/N για 5s
Αντοχή: 442V L/PE για 5s
Αντοχή: 1200V N/PE για 200ms
Αντοχή: 1453V L/PE για 200ms
Τύπος συσκευής αποσύνδεσης Συνδεδεμένος διακόπτης κυκλώματος iK60N 40 A Icu 6 kA καμπύλη C
Σχετική ασφάλεια 63 A gG Icu 25 kA
Αντοχή βραχυκυκλώματος 25 kA
Τοπικό χρώμα σηματοδότησης LED: πράσινο/κόκκινο
Τρόπος τοποθέτησης: Snap-in
Τρόπος τοποθέτησης Ράγα DIN
9 mm πλάτος 8
Ύψος 81,4 χλστ
Πλάτος 72 mm
Βάθος 69 χλστ
Βάρος προϊόντος 0,355 kg
Χρώμα Λευκό (RAL 9003)
Χρόνος απόκρισης <= 25 ns
Διαφορικό ρεύμα 0,003 mA
Τύπος σφιγκτήρων Σφιγκτήρας τύπου τούνελ κάτω πλευρά 25...50 mm² άκαμπτη
Εύκαμπτο επάνω μέρος σφιγκτήρα τύπου τούνελ 16...35 mm²
Ροπή σύσφιξης 3,5 N.m{Τύπος} απαγωγείς υπερτάσεων
