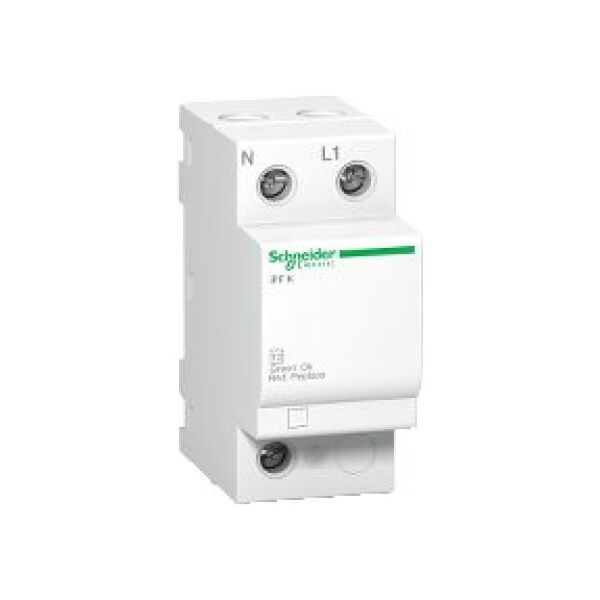

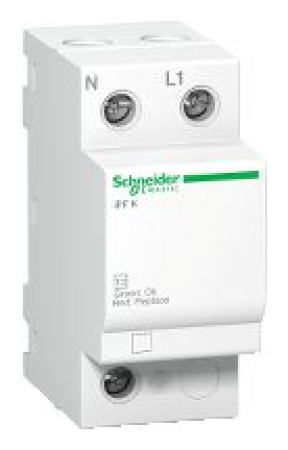

Αλεξικέραυνος iPFK40-T2-1N 1+1-πόλος Type2 40kA (A9L15687)
Βασικές παράμετροι
γκάμα προϊόντων
Acti 9
Όνομα προϊόντος
Acti 9 iPF K
Τύπος προϊόντος ή συστατικού
Προστατευτικό υπέρτασης
σύντομο όνομα της συσκευής
IPF Κ
εφαρμογή της συσκευής
Διανομή
Περιγραφή των πόλων
1P + N
απομακρυσμένη σηματοδότηση
Χωρίς
τύπος απαγωγέα υπερτάσεων
Δίκτυο διανομής ηλεκτρικής ενέργειας
σύστημα γείωσης
TN-STT
Συμπληρωματικές παράμετροι
κατηγορία απαγωγέα υπερτάσεων
Τύπος 2
τεχνολογία αλεξικέραυνου
MOV+GDT
[Ue] ονομαστική τάση λειτουργίας
230 V (+/- 10 %) εναλλασσόμενο ρεύμα (AC) 50/60 Hz
ονομαστικό ρεύμα εκφόρτισης
Κοινή λειτουργία: 15 kA L/PEΚοινή λειτουργία: 15 kA N/PEΔιαφορική λειτουργία: 15 kA L/N
το υψηλότερο ρεύμα εκφόρτισης
Κοινή λειτουργία : 40 kA L/PEΚοινή λειτουργία : 40 kA N/PET Διαφορική λειτουργία : 40 kA L/N
υψηλότερη μόνιμη τάση λειτουργίας [Uc]
Κοινή λειτουργία: 260V N/PE Διαφορική λειτουργία: 340V L/N
επίπεδο προστασίας τάσης [Πάνω]
1,5 kV τύπου 2 κοινή λειτουργία N/PE1,5 kV τύπου 2 διαφορική λειτουργία L/N
περιστασιακή αύξηση [Ut]
Αντοχή : 337 V L/N για 5 sWithstand : 442 V L/PE για 5 sWithstand : 1200 V N/PE για 200 msΑντοχή : 1453 V L/PE για 200 ms
είδος πρόσθετης προστασίας
Σχετικός διακόπτης κυκλώματος iK60N 40 A καμπύλη C - Icu 6 kAA συνδεδεμένη ασφάλεια gG 63 A - Icu 25 kA
αντοχή βραχυκυκλώματος
25 kA
τοπική σηματοδότηση
Χρώμα LED: πράσινο/κόκκινο
τάση του κυκλώματος σηματοδότησης
0,25 A/250 V AC 50/60 Hz
μέθοδο συναρμολόγησης
Snap-in
βάση στήριξης
Ράγα DIN
πλάτος σε μονάδες 9 mm
4
ύψος
81 χιλιοστά
Πλάτος
36 χιλιοστά
βάθος
69 χιλιοστά
Βάρος προϊόντος
210 γρ
χρώμα
Λευκό (RAL 9003)
χρόνος απόκρισης
<= 25 ns
διαφορικό ρεύμα
0,003 mA
συνδέσεις - τερματικά
Ακροδέκτης τύπου σήραγγας, επάνω ή κάτω καλώδιο(α) 25 mm² άκαμπτο τερματικό τύπου σήραγγας, επάνω ή κάτω καλώδιο(α) 16 mm² εύκαμπτο ακροδέκτη τύπου σήραγγας, επάνω ή κάτω καλώδιο(α) 16 mm² εύκαμπτα με δακτύλιο
μήκος του απομονωμένου τμήματος
11 χιλιοστά
ροπή σύσφιξης
3,5 Ν.μ
Εργασιακό περιβάλλον
κανόνες
IEC 61643-11: 2011
πιστοποιητικά προϊόντων
CEEAC
Επίπεδο προστασίας IP
Στην μπροστινή όψη: IP40 σύμφωνα με το IEC 60529 Στον ακροδέκτη: IP20 σύμφωνα με το IEC 60529
βαθμό προστασίας CI
IK03 σύμφωνα με το IEC 62262
σχετική υγρασία
5...95%
ύψος εργασίας (σε μέτρα πάνω από την επιφάνεια της θάλασσας)
2000 μ
θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής
-25...60 °C
Θερμοκρασία περιβάλλοντος για αποθήκευση
-40...85 °C
Προσφορά βιώσιμης ανάπτυξης
Κατάσταση προσφοράς βιωσιμότητας
Οικολογικό προϊόν Green Premium{Τύπος} απαγωγείς υπερτάσεων
