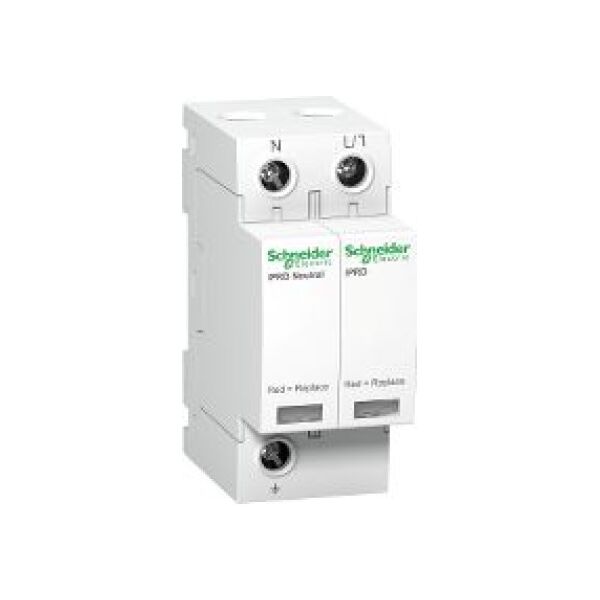

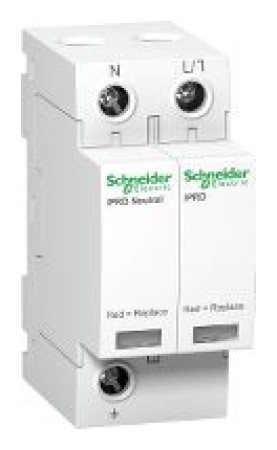

Αλεξικέραυνος iPRD8-T23-1N 1+1-πόλος Type2+Typ3 8 kA (A9L08500)
Βασικές παράμετροι
γκάμα προϊόντων
Acti 9
Όνομα προϊόντος
Acti 9 iPRD
Τύπος προϊόντος ή συστατικού
Αλεξικέραυνος με βυσματωτή κασέτα
σύντομο όνομα της συσκευής
IPRD8
εφαρμογή της συσκευής
Διανομή
Περιγραφή των πόλων
1P + N
απομακρυσμένη σηματοδότηση
Χωρίς
τύπος απαγωγέα υπερτάσεων
Δίκτυο διανομής ηλεκτρικής ενέργειας
σύστημα γείωσης
TN-STT
τάση ανοιχτού κυκλώματος [Uoc]
10 kV τύπου 3 κοινή λειτουργία N/PE10 kV τύπου 3 διαφορική λειτουργία L/N
Συμπληρωματικές παράμετροι
κατηγορία απαγωγέα υπερτάσεων
Τύπος 2 + 3
τεχνολογία αλεξικέραυνου
MOV+GDT
[Ue] ονομαστική τάση λειτουργίας
230 V (+/- 10 %) εναλλασσόμενο ρεύμα (AC) 50/60 Hz400 V (+/- 10 %) εναλλασσόμενο ρεύμα (AC) 50/60 Hz
ονομαστικό ρεύμα εκφόρτισης
Κοινή λειτουργία : 2,5 kA L/PE Κοινή λειτουργία : 2,5 kA N/PE Διαφορική λειτουργία : 2,5 kA L/N
το υψηλότερο ρεύμα εκφόρτισης
Κοινή λειτουργία: 8 kA L/PEΚοινή λειτουργία: 8 kA N/PEΔιαφορική λειτουργία: 8 kA L/N
υψηλότερη μόνιμη τάση λειτουργίας [Uc]
Κοινή λειτουργία: 260V N/PEΚοινή λειτουργία: 350V L/PEΔιαφορετική λειτουργία: 350V L/N
επίπεδο προστασίας τάσης [Πάνω]
1 kV τύπου 2 διαφορική λειτουργία L/N1,1 kV τύπου 3 κοινή λειτουργία N/PE1,1 kV τύπου 3 διαφορική λειτουργία L/N1,4 kV τύπου 2 κοινή λειτουργία N/PE
περιστασιακή αύξηση [Ut]
Αντοχή: 337 V L/N για 5 sΑντοχή: 442 V L/PE για 5 sΑσφαλής λειτουργία αστοχίας: 1200 V N/PE για 200 ms
είδος πρόσθετης προστασίας
Σχετικός διακόπτης κυκλώματος iC60H 10 A curve C - Icu 15 kAA συνδεδεμένος διακόπτης κυκλώματος iC60L 10 A curve C - Icu 25 kAA συνδεδεμένος διακόπτης κυκλώματος iC60N 10 A curve C - Icu 10 kA
αντοχή βραχυκυκλώματος
50 kA
τοπική σηματοδότηση
Χρώμα δείκτη: Λευκό/Κόκκινο
μέθοδο συναρμολόγησης
Snap-in
βάση στήριξης
Ράγα DIN
πλάτος σε μονάδες 9 mm
4
ύψος
85 mm
Πλάτος
36 χιλιοστά
βάθος
69 χιλιοστά
Βάρος προϊόντος
0,211 κιλά
χρώμα
Λευκό (RAL 9003)
χρόνος απόκρισης
<= 25 ns
διαφορικό ρεύμα
0,6 mA0,003 mA
συνδέσεις - τερματικά
Τερματικό τύπου σήραγγας, μειονέκτημα 2,5...35 mm² Τερματικό τύπου σήραγγας, ανάποδα 2,5...35 mm²
ροπή σύσφιξης
2,5 Ν.μ
Εργασιακό περιβάλλον
κανόνες
EN 61643-11: 2012IEC 61643-11: 2011
πιστοποιητικά προϊόντων
CE
Σήμα ποιότητας
KEMA-KEURNF
Επίπεδο προστασίας IP
Στην μπροστινή όψη: IP40 σύμφωνα με το IEC 60529 Ενσωματωμένο: IP20 σύμφωνα με το IEC 60529
βαθμό προστασίας CI
IK03 σύμφωνα με το IEC 62262
σχετική υγρασία
5...95%
ύψος εργασίας (σε μέτρα πάνω από την επιφάνεια της θάλασσας)
2000 μ
θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής
-25...60 °C
Θερμοκρασία περιβάλλοντος για αποθήκευση
-40...85 °C
Προσφορά βιώσιμης ανάπτυξης
Κατάσταση προσφοράς βιωσιμότητας
Οικολογικό προϊόν Green Premium{Τύπος} απαγωγείς υπερτάσεων
