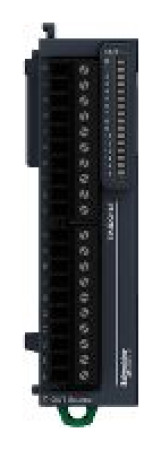

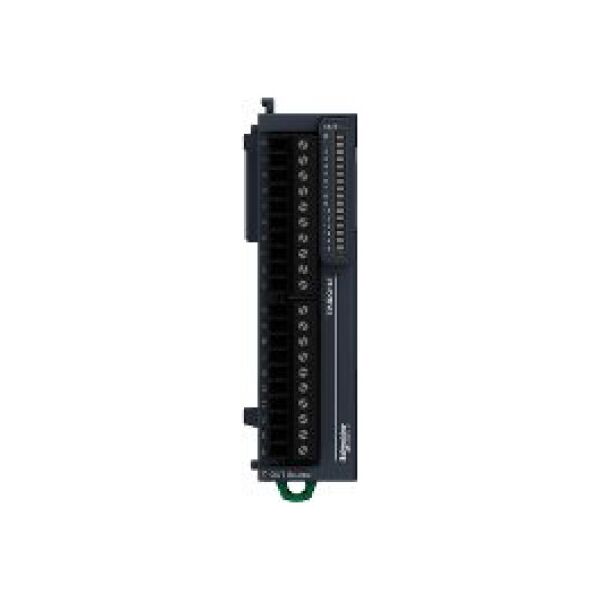

Μονάδα τρανζίστορ 16 εξόδων 24V DC TM3-16 (TM3DQ16T)
Βασικές παράμετροι
γκάμα προϊόντων
Modicon TM3
Τύπος προϊόντος ή συστατικού
Μονάδα διακριτής εξόδου
Συμβατότητα γκάμας
Modicon M221Modicon M241Modicon M251
διακριτό τύπο εξόδου
Τρανζίστορ
διακριτό αριθμό εξόδου
16
διακριτή λογική εξόδου
Θετική λογική (πηγή)
διακριτή τάση εξόδου
Έξοδος 24 V DC προς τρανζίστορ
διακριτό ρεύμα εξόδου
500 mA για έξοδο τρανζίστορ
Συμπληρωματικές παράμετροι
αριθμός εισόδου/εξόδου δίσκου
16
τρέχον φορτίο
5 mA στα 5 V DC μέσω βύσματος διαύλου σε κατάσταση απενεργοποίησης 0 mA στα 24 V DC μέσω βύσματος διαύλου σε κατάσταση απενεργοποίησης 15 mA στα 5 V DC μέσω υποδοχής διαύλου στην κατάσταση ενεργοποίησης 20 mA στα 24 V DC μέσω βύσματος διαύλου στο επί πολιτείας
χρόνος απόκρισης
450 µs για ενεργοποίηση 450 µs για απενεργοποίηση
ρεύμα διαρροής
0,1 mA για έξοδο τρανζίστορ
πτώση τάσης
0,4V
ωμικό φορτίο
3 W για έξοδο τρανζίστορ
τοπική σηματοδότηση
1 LED ανά πράσινο κανάλι για την κατάσταση εξόδου
Ηλεκτρικές συνδέσεις
Βήμα μπλοκ ακροδεκτών με αφαιρούμενη βίδα 3,81 mm[ ]z[ ]10 ακροδέκτες z 1,5 mm² ικανότητα μεταγωγής για εξόδους
Μέγιστο μήκος καλωδίου μεταξύ συσκευών
Μη θωρακισμένο καλώδιο: 30 m για έξοδο τρανζίστορ
μόνωση
Μη μόνωση μεταξύ εξόδων Εναλλασσόμενο ρεύμα (AC) μεταξύ εξόδου και εσωτερικής λογικής
σήμανση
CE
βοήθημα συναρμολόγησης
Ράγα τύπου TH35-15 πάνω καπέλο κατά IEC 60715 Ράγα τύπου TH35-7.5 επάνω καπέλο σύμφωνα με IEC 60715 Πλάκα ή πάνελ με κιτ στερέωσης
ύψος
90 χλστ
βάθος
84,6 χλστ
Πλάτος
27,4 χλστ
Βάρος προϊόντος
0,11 κιλά
Εργασιακό περιβάλλον
Κανόνες
EN/IEC 61131-2EN/IEC 61010-2-201
πιστοποιητικά προϊόντων
cULusC-Tick
Αντοχή σε ηλεκτροστατικές εκκενώσεις
4 kV (σε επαφή) σύμφωνα με το EN/IEC 61000-4-28 kV (στον αέρα) σύμφωνα με το EN/IEC 61000-4-2
Αντοχή σε ηλεκτρομαγνητικά πεδία
10 V/m στα 80 MHz...1 GHz σύμφωνα με το EN/IEC 61000-4-33 V/m στα 1,4 GHz...2 GHz σύμφωνα με το EN/IEC 61000-4-31 V/m στα 2 GHz. ..3 GHz σύμφωνα με το EN/IEC 61000-4-3
αντίσταση στα μαγνητικά πεδία
30 A/m σύμφωνα με το EN/IEC 61000-4-8
Αντοχή σε ταχέως μεταβαλλόμενα μεταβατικά
1 kV για I/O σύμφωνα με το EN/IEC 61000-4-4
Αντοχή σε υπερτάσεις
1 kV για I/O (DC) σε κοινή λειτουργία σύμφωνα με το EN/IEC 61000-4-5
ανοσία σε διεξαχθείσες παρεμβολές που προκαλούνται από πεδία συχνότητας. ραδιόφωνο
10 Vrms στα 0,15...80 MHz σύμφωνα με το EN/IEC 61000-4-63 Vrms σε συχνότητα σποτ (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) σύμφωνα με τις προδιαγραφές Marine LR, ABS, DNV, GL)
Ηλεκτρομαγνητικές εκπομπές
Εκπομπές από ακτινοβολία, επίπεδο δοκιμής: 40 dBμV/m QP με κλάση Α, κατάσταση δοκιμής: 10 m (ραδιοσυχνότητα: 30...230 MHz) σύμφωνα με το EN/IEC 55011 Εκπομπές από ακτινοβολία, επίπεδο δοκιμής: 47 dBμV/m QP με κλάση Α, συνθήκη δοκιμής: 10 m (ραδιοσυχνότητα: 230 MHz...1 GHz) σύμφωνα με EN/IEC 55011
θερμοκρασία περιβάλλοντος για λειτουργία
-10...55 °C για οριζόντια τοποθέτηση -10...35 °C για κάθετη τοποθέτηση
Θερμοκρασία περιβάλλοντος για αποθήκευση
-25...70 °C
σχετική υγρασία
10...95 % χωρίς συμπύκνωση σε λειτουργία10...95 % χωρίς συμπύκνωση στην αποθήκευση
Επίπεδο προστασίας IP
IP20 με προστατευτικό κάλυμμα στη θέση του
Βαθμός βρωμιάς
2
ύψος εργασίας (σε μέτρα πάνω από την επιφάνεια της θάλασσας)
0...2000 μ
ύψος αποθήκευσης
0...3000 μ
Αντοχή σε κραδασμούς
3,5 mm (συχνότητα δόνησης: 5...8,4 Hz) σε ράγα DIN3 gn (συχνότητα δόνησης: 8,4...150 Hz) σε ράγα DIN3,5 mm (συχνότητα δόνησης: 5...8,4 Hz ) στον πίνακα 3 gn (δόνηση συχνότητα: 8,4...150 Hz) στον πίνακα
Αντοχή σε κραδασμούς
15 gn (διάρκεια δοκιμαστικού κύματος: 11 ms)
Προσφορά βιώσιμης ανάπτυξης
Κατάσταση προσφοράς βιωσιμότητας
Οικολογικό προϊόν Green Premium{Type} Μονάδες εισόδου/εξόδου
