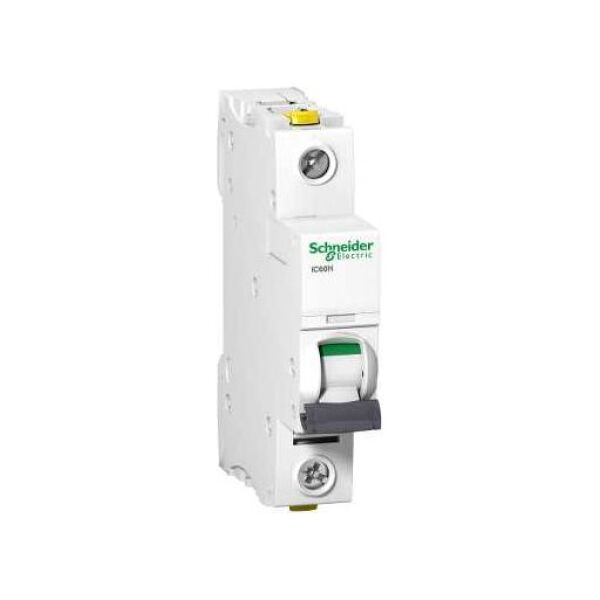

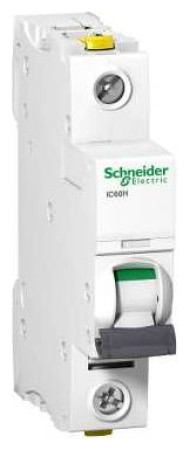

Διακόπτης κυκλώματος 1P C 16A 10kA AC iC60H-C16 (A9F07116)
Βασικές παράμετροι Εφαρμογή συσκευής Διανομή Εύρος προϊόντων Acti 9 Όνομα προϊόντος Acti 9 iC60 Τύπος προϊόντος ή εξαρτήματος Διακόπτης κυκλώματος Σύντομη ονομασία της συσκευής IC60H Περιγραφή πόλου 1P Αριθμός προστατευμένων πόλων 1 [In] ονομαστικό ρεύμα 16 A Τύπος δικτύου Εναλλασσόμενο ρεύμα (AC) Άμεση ρεύμα (DC) Τεχνολογία ταξιδιού Θερμομαγνητικό Χαρακτηριστικό C Χωρητικότητα θραύσης 30 kA Icu σύμφωνα με EN/IEC 60947-2 - 100...133 V AC 50/60 Hz15 kA Icu σύμφωνα με EN/IEC 60947-2 - 220...240 V εναλλασσόμενο ρεύμα ( AC) 50/60 Hz10000 A Icn σύμφωνα με το EN/IEC 60898-1 - 230 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz42 kA Icu σύμφωνα με το EN/IEC 60947-2 - 12...60 V AC 50/60 Hz15 kA Icu σύμφωνα με το EN/IEC 60947-2 - 60...72 V DC20 kA Icu σύμφωνα με το EN/IEC 60947-2 - 12...60 V DC Κατηγορία χρήσης Κατηγορία A σύμφωνα με το EN 60898-1 Κατηγορία A σύμφωνα με το IEC 60898-1 Η λειτουργία μόνωσης σύμφωνα με το EN 60947-2TAK σύμφωνα με το IEC 60947-2TAK σύμφωνα με το EN 60898-1TAK σύμφωνα με τα πρότυπα IEC 60898-1 EN 60898-1EN 896947 -2 Παράμετροι συμπληρωματικό δίκτυο απόκρυψης απόκρυψης 50 /60 Hz Ανώτερο όριο μαγνητικής ενεργοποίησης 8 x Σε +/- 20 % [Ics] ονομαστικό ρεύμα διακοπής λειτουργίας 21 kA 50 % x Icu σύμφωνα με το EN 60947-2 - 12...60 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz7 .5 kA 50 % x Icu σύμφωνα με το EN 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz21 kA 50 % x Icu σύμφωνα με το IEC 60947-2 - 12...60 V εναλλασσόμενο ρεύμα ( AC) 50/60 Hz7,5 kA 50 % x Icu σύμφωνα με το IEC 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz15 kA 100 % x Icu σύμφωνα με το EN 60947-2 - 72 V ρεύμα συνεχές ρεύμα (DC) 15 kA 100 % x Icu σύμφωνα με το IEC 60947-2 - 72 V συνεχές ρεύμα (DC)7500 A 75 % x Icu σύμφωνα με το EN 60898-1 - 230 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz7500 A 75 % x Icu σύμφωνα με το IEC 60898-1 - 230 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz15 kA 50 % x Icu σύμφωνα με το IEC 60947-2 - 100...133 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz15 kA 50 % x Icu σύμφωνα με το EN 60947-2 - 100...133 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz20 kA 100 % x Icu σύμφωνα με το EN 60947-2 - 12. ..60 V συνεχές ρεύμα (DC) 20 kA 100 % x Icu σύμφωνα με το IEC 60947-2 - 12...60 V συνεχές ρεύμα (DC) Κατηγορία περιορισμού 3 σύμφωνα με το EN 60898-13 σύμφωνα με το IEC 60898-1 Ονομαστική μόνωση τάση [Ui] 500 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz σύμφωνα με το IEC 60947-2500 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz σύμφωνα με το EN 60947-2 Ονομαστική τάση αντοχής παλμών [Uimp] 6 kV σύμφωνα με το EN 704 -26 kV σύμφωνα με το IEC 60947-2 Ένδειξη θέσης επαφή Ναι Τύπος ελέγχου Μοχλός Τοπική σηματοδότηση Ένδειξη ταξιδίου Βάση τοποθέτησης Ράγα DIN Πλάτος σε μονάδες 9 mm 2 Ύψος 91 mm Πλάτος 18 mm Βάθος 78,5 mm Βάρος προϊόντος 0,125 kg Χρώμα Λευκό Μηχανική αντοχή020 ανθεκτικότητα 10.000 κύκλοι Συνδέσεις - ακροδέκτες Διπλός σφιγκτήρας, πάνω ή κάτω άκαμπτο καλώδιο(α) 1...25 mm² μέγιστο, επάνω ή κάτω εύκαμπτο καλώδιο(α) 1...16 mm² μέγιστο μήκος πάνω ή κάτω Ροπή σύσφιξης 2 N.m πάνω ή κάτω Προστασία υπολειμματικού ρεύματος Χωρίς λειτουργία περιβάλλοντος Επίπεδο προστασίας IP IP20 σύμφωνα με το EN 60529IP20 σύμφωνα με το IEC 60529 Βαθμός ρύπανσης 3 Κατηγορία υπέρτασης IV Τροπικοποίηση 2 Σχετική υγρασία 95% (55 °C) Λειτουργία συσκευής -35...70 °C Θερμοκρασία περιβάλλοντος για αποθήκευση -40 ..85 °C Προσφορά βιωσιμότητας Κατάσταση της προσφοράς βιωσιμότητας Πράσινο οικολογικό προϊόν {Χαρακτηριστικά σκανδάλης} Γ . {Αριθμός πόλων} 1 . {Rated current [A]} 16 . {Τύπος τάσης} AC . {Ingress Protection [IP]} IP20
