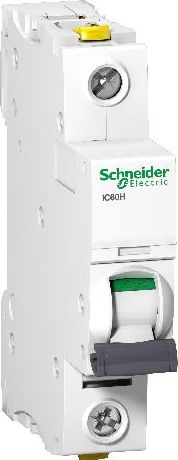

Διακόπτης κυκλώματος 1P C 2A 10kA AC iC60H-C2 (A9F07102)
Περιγραφή:
Εφαρμογή της συσκευής
Διανομή
γκάμα προϊόντων
Acti 9
Όνομα προϊόντος
Acti 9 iC60
Τύπος προϊόντος ή συστατικού
Μινιατούρα διακόπτη
Το σύντομο όνομα της συσκευής
IC60H
Αριθμός πόλων
1Π
Αριθμός προστατευόμενων πόλων
1
[In] ονομαστικό ρεύμα
2Α
Τύπος δικτύου
Εναλλασσόμενο ρεύμα (AC) Συνεχές ρεύμα (DC)
Τεχνολογία σκανδάλης
Θερμομαγνητική
Κωδικός καμπύλης
ντο
Δυνατότητα θραύσης
70 kA Icu σύμφωνα με IEC 60947-2 - 100...133 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 70 kA Icu σύμφωνα με το EN 60947-2 - 100...133 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 15 kA Icu σύμφωνα με EN 60947-2 - 72 V DC 15 kA Icu σύμφωνα με IEC 60947-2 - 72 V συνεχές ρεύμα (DC) 20 kA Icu σύμφωνα με EN 60947-2 - 12...60 V συνεχές ρεύμα (DC ) ) 20 kA Icu κατά IEC 60947-2 - 12...60 V DC 70 kA Icu κατά IEC 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 10000 A Icn κατά EN 60898 -1 - 230 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 10000 A Icn σύμφωνα με το IEC 60898-1 - 230 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 70 kA Icu σύμφωνα με το EN 60947-2 - 12... Εναλλασσόμενο ρεύμα 60 V (AC) 50/60 Hz 70 kA Icu σύμφωνα με το EN 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 70 kA Icu κατά IEC 60947-2 - 12... Εναλλασσόμενο ρεύμα 60 V (AC) 50/60 Hz
Κατηγορία χρήσης
Κατηγορία Α σύμφωνα με το EN 60898-1 Κατηγορία Α σύμφωνα με το IEC 60898-1
Λειτουργία μόνωσης
Ναι σύμφωνα με το EN 60947-2 Ναι σύμφωνα με το IEC 60947-2 Ναι σύμφωνα με το EN 60898-1 Ναι σύμφωνα με το IEC 60898-1
Κανόνες
IEC 60898-1 IEC 60947-2 EN 60898-1 EN 60947-2
Συμπληρωματικές παράμετροι
Συχνότητα δικτύου
50/60 Hz
Περιορισμός μαγνητικής σκανδάλης
8 x Σε +/- 20%
[ICS] ονομαστικό όριο χωρητικότητας
15 kA 100 % x Icu σύμφωνα με το EN 60947-2 - 72 V DC 15 kA 100 % x Icu σύμφωνα με το IEC 60947-2 - 72 V DC 7500 A 75 % x Icu σύμφωνα με το EN 60898-1 - 250/AC 60 Hz 7500 A 75 % x Icu σύμφωνα με το IEC 60898-1 - 230 V AC 50/60 Hz 20 kA 100 % x Icu σύμφωνα με το EN 60947-2 - 12...60 V DC 20 kA 100 % x Icu σύμφωνα με IEC 60947-2 - 12...60 V DC 70 kA 100 % x Icu σύμφωνα με το IEC 60947-2 - 100...133 V AC 50/60 Hz 70 kA 100 % x Icu σύμφωνα με το EN 60947-2 - 100 ...133 V AC 50/60 Hz 70 kA 100 % x Icu σύμφωνα με το EN 60947-2 - 12...60 V AC 50/60 Hz 70 kA 100 % x Icu σύμφωνα με το EN 60947-2 - 220. .240 V AC 50/60 Hz 70 kA 100 % x Icu σύμφωνα με το IEC 60947-2 - 12...60 V AC 50/60 Hz 70 kA 100 % x Icu σύμφωνα με το IEC 60947-2 - 220...240 V AC 50/60 Hz
Τάξη περιορισμού
3 σύμφωνα με το EN 60898-1 3 σύμφωνα με το IEC 60898-1
[Ui] ονομαστική τάση μόνωσης
Εναλλασσόμενο ρεύμα 500 V (AC) 50/60 Hz σύμφωνα με το πρότυπο IEC 60947-2 500 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz σύμφωνα με το EN 60947-2
[Uimp] ονομαστική τάση αντοχής παλμών
6 kV σύμφωνα με το EN 60947-2 6 kV σύμφωνα με το IEC 60947-2
Ένδειξη θέσης επαφής
Ναί
Τύπος ελέγχου
Μοχλός
Τοπική σηματοδότηση
Ένδειξη σκανδάλης
Μέθοδος συναρμολόγησης
Ράγα DIN
9 mm πλάτος
2
Υψος
91 χλστ
Πλάτος
18 χιλιοστά
Βάθος
78,5 χλστ
Βάρος προϊόντος
0,125 κιλά
Χρώμα
Λευκό
Μηχανική αντοχή
20000 κύκλοι
Ηλεκτρική αντοχή
10000 κύκλοι
Συνδέσεις - τερματικά
Διπλός σφιγκτήρας, πάνω ή κάτω, άκαμπτο(α) σύρμα(α) 1...25 mm² μέγ.
Το μήκος της μόνωσης αφαιρέθηκε
14 mm πάνω ή κάτω
Ροπή σύσφιξης
2 N.m πάνω ή κάτω
Προστασία από διαρροή γείωσης
Χωρίς
Εργασιακό περιβάλλον
Επίπεδο προστασίας IP
IP20 σύμφωνα με το EN 60529 IP20 σύμφωνα με το IEC 60529
Βαθμός ρύπανσης
3
Κατηγορία υπέρτασης
IV
Τροπικοποίηση
2
Σχετική υγρασία
95% (55°C)
Θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής
-35...70 °C
Θερμοκρασία περιβάλλοντος για αποθήκευση
-40...85 °C
Προσφορά βιώσιμης ανάπτυξης
Κατάσταση προσφοράς βιωσιμότητας
Οικολογικό προϊόν Green Premium
RoHS (κωδικός ημερομηνίας: YYTT)
Συμμορφούμενο - από 1216 - Δήλωση συμμόρφωσης Schneider Electric Δήλωση συμμόρφωσης Schneider Electric
RECH
Η αναφορά δεν περιέχει SVHC πάνω από το όριο
Οικολογικό προφίλ του προϊόντος
Διαθέσιμος
Οδηγίες για το τέλος του κύκλου ζωής του προϊόντος
Δεν χρειάζονται ειδικές δραστηριότητες ανακύκλωσης{Χαρακτηριστικά σκανδάλης} Γ . {Αριθμός πόλων} 1 . {Τύπος τάσης} AC . {Ingress Protection [IP]} Δεν υπάρχουν διαθέσιμα δεδομένα. {Rated current [A]} 2
