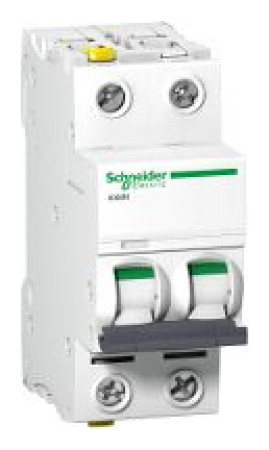

Διακόπτης κυκλώματος 2P 16A χαρακτηριστικό B (A9F03216
Βασικές παράμετροι
Εφαρμογή της συσκευής
Διανομή
γκάμα προϊόντων
Acti 9
Όνομα προϊόντος
Acti 9 iC60
Τύπος προϊόντος ή συστατικού
Μινιατούρα διακόπτη
Το σύντομο όνομα της συσκευής
IC60N
Αριθμός πόλων
2Ρ
Αριθμός προστατευόμενων πόλων
2
[In] ονομαστικό ρεύμα
16Α
Τύπος δικτύου
Συνεχές ρεύμα (DC) Εναλλασσόμενο ρεύμα (AC)
Τεχνολογία σκανδάλης
Θερμομαγνητική
Κωδικός καμπύλης
σι
Δυνατότητα θραύσης
36 kA Icu σύμφωνα με IEC 60947-2 - 12...133 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 36 kA Icu σύμφωνα με το EN 60947-2 - 12...133 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 10 kA Icu σύμφωνα με το EN 60947-2 - 72...125 V συνεχές ρεύμα (DC) 10 kA Icu σύμφωνα με το IEC 60947-2 - 72...125 V συνεχές ρεύμα (DC) 6 kA Icu σύμφωνα με το IEC 60947- 2 - 440 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 6000 A Icn κατά EN 60898-1 - 400 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 10 kA Icu κατά EN 60947-2 - 380...415 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 10 kA Icu κατά IEC 60947-2 - 380...415 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 20 kA Icu κατά EN 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 20 kA Icu κατά IEC 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 6 kA Icu κατά EN 60947-2 - 440 V εναλλασσόμενο ρεύμα (AC ) 50/60 Hz 6000 A Icn σύμφωνα με το IEC 60898-1 - 400 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz
Κατηγορία χρήσης
Κατηγορία Α σύμφωνα με το EN 60898-1 Κατηγορία Α σύμφωνα με το IEC 60898-1
Λειτουργία μόνωσης
Ναι σύμφωνα με το EN 60947-2 Ναι σύμφωνα με το IEC 60947-2 Ναι σύμφωνα με το EN 60898-1 Ναι σύμφωνα με το IEC 60898-1
Κανόνες
IEC 60947-2 EN 60947-2 IEC 60898-1 EN 60898-1{Χαρακτηριστικά ενεργοποίησης} Β. {Χαρακτηριστικά ενεργοποίησης} Β. {Χαρακτηριστικά ενεργοποίησης} Β. {Αριθμός πόλων} 2 . {Αριθμός πόλων} 2 . {Αριθμός πόλων} 2 . {Rated current [A]} 16 . {Rated current [A]} 16 . {Rated current [A]} 16 . {Προστασία εισόδου [IP]} IP20 . {Προστασία εισόδου [IP]} IP20 . {Προστασία εισόδου [IP]} IP20 . {Τύπος τάσης} AC/DC . {Τύπος τάσης} AC/DC . {Τύπος τάσης} AC/DC
