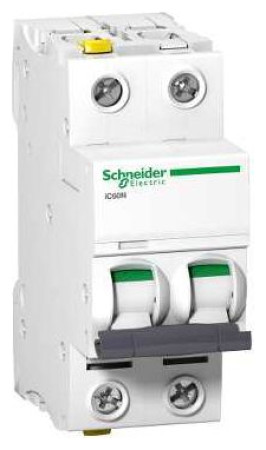

Διακόπτης κυκλώματος 2P B 20A 6kA AC iC60N-B20-2 (A9F03220)
Βασικές παράμετροι Εφαρμογή συσκευής Διανομή Εύρος προϊόντων Acti 9 Όνομα προϊόντος Acti 9 iC60 Τύπος προϊόντος ή εξαρτήματος Διακόπτης κυκλώματος Σύντομη ονομασία της συσκευής IC60N Περιγραφή πόλου 2P Αριθμός προστατευόμενων πόλων 2 [In] ονομαστικό ρεύμα 20 A Τύπος δικτύου Εναλλασσόμενο ρεύμα (AC) Άμεση ρεύμα (DC) Τεχνολογία Trip Θερμομαγνητικό Χαρακτηριστικό B Ικανότητα θραύσης 6 kA Icu σύμφωνα με EN/IEC 60947-2 - 440 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz10 kA Icu κατά EN/IEC 60947-2 - 380...415 V εναλλασσόμενο ρεύμα ( AC) 50/60 Hz20 kA Icu σύμφωνα με EN/IEC 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz6000 A Icn σύμφωνα με EN/IEC 60898-1 - 400 V εναλλασσόμενο ρεύμα ρεύμα (AC) 50/60 Hz36 kA Icu σύμφωνα με το EN/IEC 60947-2 - 12...60 V AC 50/60 Hz10 kA Icu σύμφωνα με το EN/IEC 60947-2 - <= 125 V DC36 kA Icu EN/IEC 60947 -2 - 100...133 V AC 50/60 Hz Κατηγορία χρήσης Α σύμφωνα με το EN 60898-1 Κατηγορία A σύμφωνα με το IEC 60898-1 Μονωτική λειτουργία Ναι σύμφωνα με το EN 60947-2 Ναι σύμφωνα με το IEC 609 -2 Ναι σύμφωνα με το EN 60898 -1Ναι σύμφωνα με το πρότυπο IEC 60898-1 Πρότυπα EN 60898-1EN 60947-2IEC 60898-1IEC 60947-2 Συμπληρωματικές παράμετροι Συχνότητα δικτύου 50/60 Hz 2 Μαγνητικό όριο ενεργοποίησης +/- Ics] ονομαστικό ρεύμα διακοπής λειτουργίας 6000 A 100 % x Icu σύμφωνα με το EN 60898-1 - 400 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz4,5 kA 75 % x Icu σύμφωνα με το IEC 60947-2 - 440 V εναλλασσόμενο ρεύμα (AC ) 50/60 Hz15 kA 75 % x Icu σύμφωνα με το EN 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz7,5 kA 75 % x Icu σύμφωνα με το EN 60947-2 - 380... Εναλλασσόμενο ρεύμα 415 V (AC) 50/60 Hz4,5 kA 75 % x Icu σύμφωνα με το EN 60947-2 - 440 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz15 kA 75 % x Icu σύμφωνα με το IEC 60947-2 - 220. ..240 V εναλλασσόμενο ρεύμα ( AC) 50/60 Hz7,5 kA 75 % x Icu σύμφωνα με το IEC 60947-2 - 380...415 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz27 kA 75 % x Icu σύμφωνα με το IEC 60947-2 - 12.. .133 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz27 kA 75 % x Icu σύμφωνα με το EN 60947-2 - 12...133 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz6000 A 100 % x Icu σύμφωνα με IEC 60898-1 - 400 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz10 kA 100 % x Icu σύμφωνα με το IEC 60947-2 - 72...125 V συνεχές ρεύμα (DC) 10 kA 100 % x Icu σύμφωνα με EN 60947-2 - 72. ..125 V συνεχές ρεύμα (DC) Κατηγορία περιορισμού 3 σύμφωνα με το EN 60898-13 σύμφωνα με το IEC 60898-1 Ονομαστική τάση μόνωσης [Ui] 500 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz σύμφωνα με IEC 60947-2500 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz σύμφωνα με το EN 60947-2 Ονομαστική τάση αντοχής παλμών [Uimp] 6 kV σύμφωνα με το EN 60947-26 kV σύμφωνα με το IEC 60947-2 Ένδειξη θέσης επαφής Local Τύπος ελέγχου Μοχλός σηματοδότηση Ένδειξη ταξιδιού Βάση τοποθέτησης Ράγα DIN Πλάτος σε μονάδες 9 mm 4 Ύψος 91 mm Πλάτος 36 mm Βάθος 78,5 mm Βάρος προϊόντος 0,25 kg Χρώμα Λευκό Μηχανική αντοχή 20.000 κύκλοι Ηλεκτρική αντοχή 10.000 κύκλοι Συνδέσεις ή ακροδέκτες με διπλό συρματόσχοινο επάνω, 1...25 mm² μέγιστο, επάνω ή κάτω εύκαμπτο καλώδιο(α) 1...16 mm² μέγιστο Μήκος απογυμνωμένου τμήματος 14 mm Ροπή σύσφιξης πάνω ή κάτω. Προστασία υπολειπόμενου ρεύματος Ξεχωριστό μπλοκ. Κατηγορία προστασίας IP IP20 σύμφωνα με το EN 60529IP20 σύμφωνα με το IEC 60529 Βαθμός ρύπανσης 3 Κατηγορία υπέρτασης IV Τροπικοποίηση 2 Σχετική υγρασία 95% (55 °C) Θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής -35...70 °C Θερμοκρασία περιβάλλοντος για αποθήκευση -40. ,85 °C Προσφορά αειφόρου ανάπτυξης Κατάσταση προσφοράς βιώσιμης ανάπτυξης Green Premium οικολογικό προϊόν {Χαρακτηριστικά ενεργοποίησης} Β. {Αριθμός πόλων} 2 . {Rated current [A]} 20 . {Τύπος τάσης} AC . {Ingress Protection [IP]} IP20
