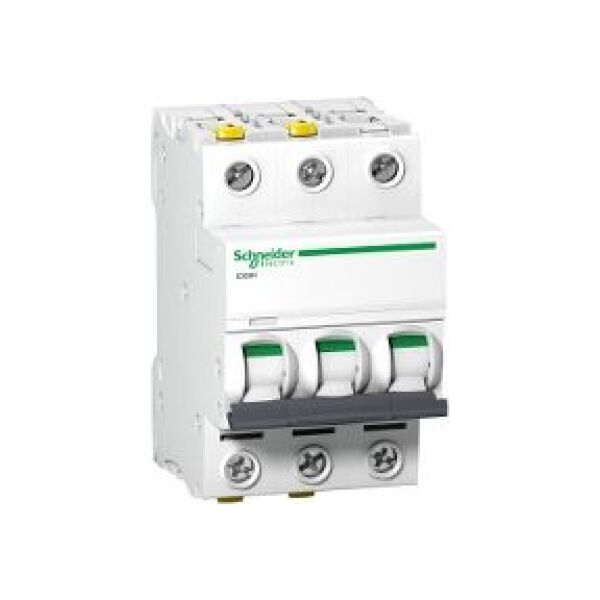

Διακόπτης κυκλώματος 3P B 6A 10kA AC iC60H-B6-3 (A9F06306)
Περιγραφή:
Εφαρμογή της συσκευής
Διανομή
γκάμα προϊόντων
Acti 9
Όνομα προϊόντος
Acti 9 iC60
Τύπος προϊόντος ή συστατικού
Μινιατούρα διακόπτη
Το σύντομο όνομα της συσκευής
IC60H
Αριθμός πόλων
3P
Αριθμός προστατευόμενων πόλων
3
[In] ονομαστικό ρεύμα
6 Α
Τύπος δικτύου
Εναλλασσόμενο ρεύμα (AC) Συνεχές ρεύμα (DC)
Τεχνολογία σκανδάλης
Θερμομαγνητική
Κωδικός καμπύλης
σι
Δυνατότητα θραύσης
42 kA Icu κατά IEC 60947-2 - 12...133 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 42 kA Icu σύμφωνα με το EN 60947-2 - 12...133 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 15 kA Icu σύμφωνα με EN 60947-2 - 125...180 V DC 15 kA Icu σύμφωνα με IEC 60947-2 - 125...180 V συνεχές ρεύμα (DC) 10 kA Icu σύμφωνα με IEC 60947-2 - 440 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 10 kA Icu κατά EN 60947-2 - 440 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 10000 A Icn κατά EN 60898-1 - 400 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 10000 A Icn κατά IEC 60898-1 - 400 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 15 kA Icu κατά EN 60947-2 - 380...415 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 15 kA Icu σύμφωνα με το IEC 60947-2 - 380...415 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 30 kA Icu σύμφωνα με το EN 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 30 kA Icu σύμφωνα με το IEC 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz
Κατηγορία χρήσης
Κατηγορία Α σύμφωνα με το EN 60898-1 Κατηγορία Α σύμφωνα με το IEC 60898-1
Λειτουργία μόνωσης
Ναι σύμφωνα με το EN 60947-2 Ναι σύμφωνα με το IEC 60947-2 Ναι σύμφωνα με το EN 60898-1 Ναι σύμφωνα με το IEC 60898-1
Κανόνες
EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2
Συμπληρωματικές παράμετροι
Συχνότητα δικτύου
50/60 Hz
Περιορισμός μαγνητικής σκανδάλης
4 x Σε +/- 20%
[ICS] ονομαστικό όριο χωρητικότητας
7500 A 75 % x Icu σύμφωνα με το EN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % x Icu σύμφωνα με το IEC 60898-1 - 400 V AC 50/60 Hz 21 kA 50 % x EC 609 σύμφωνα με το IEC -2 - 12...133 V AC 50/60 Hz 21 kA 50 % x Icu σύμφωνα με το EN 60947-2 - 12...133 V AC 50/60 Hz 15 kA 100 % x Icu σύμφωνα με το IEC 60947-2 - 125...180 V DC 15 kA 100% x Icu σύμφωνα με το EN 60947-2 - 125...180 V DC 5 kA 50% x Icu σύμφωνα με το IEC 60947-2 - 440 V AC 50/60 Hz 15 kA 50% x Icu σύμφωνα με το EN 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 50% x Icu σύμφωνα με το EN 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50% x Icu σύμφωνα με EN 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % x Icu σύμφωνα με το IEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 50 % x Icu σύμφωνα με το IEC 6094 -2 - 380...415 V AC 50/60 Hz
Τάξη περιορισμού
3 σύμφωνα με το EN 60898-1 3 σύμφωνα με το IEC 60898-1
[Ui] ονομαστική τάση μόνωσης
Εναλλασσόμενο ρεύμα 500 V (AC) 50/60 Hz σύμφωνα με το πρότυπο IEC 60947-2 500 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz σύμφωνα με το EN 60947-2
[Uimp] ονομαστική τάση αντοχής παλμών
6 kV σύμφωνα με το EN 60947-2 6 kV σύμφωνα με το IEC 60947-2
Ένδειξη θέσης επαφής
Ναί
Τύπος ελέγχου
Μοχλός
Τοπική σηματοδότηση
Ένδειξη σκανδάλης
Μέθοδος συναρμολόγησης
Ράγα DIN
9 mm πλάτος
6
Υψος
91 χλστ
Πλάτος
54 χιλιοστά
Βάθος
78,5 χλστ
Βάρος προϊόντος
0,375 κιλά
Χρώμα
Λευκό
Μηχανική αντοχή
20000 κύκλοι
Ηλεκτρική αντοχή
10000 κύκλοι
Συνδέσεις - τερματικά
Διπλός σφιγκτήρας, πάνω ή κάτω, άκαμπτο(α) σύρμα(α) 1...25 mm² μέγ.
Το μήκος της μόνωσης αφαιρέθηκε
14 mm πάνω ή κάτω
Ροπή σύσφιξης
2 N.m πάνω ή κάτω
Προστασία από διαρροή γείωσης
Ξεχωριστό μπλοκ
Εργασιακό περιβάλλον
Επίπεδο προστασίας IP
IP20 σύμφωνα με το EN 60529 IP20 σύμφωνα με το IEC 60529
Βαθμός ρύπανσης
3
Κατηγορία υπέρτασης
IV
Τροπικοποίηση
2
Σχετική υγρασία
95% (55°C)
Θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής
-35...70 °C
Θερμοκρασία περιβάλλοντος για αποθήκευση
-40...85 °C
Προσφορά βιώσιμης ανάπτυξης
Κατάσταση προσφοράς βιωσιμότητας
Οικολογικό προϊόν Green Premium
RoHS (κωδικός ημερομηνίας: YYTT)
Συμμορφούμενο - από 1216 - Δήλωση συμμόρφωσης Schneider Electric Δήλωση συμμόρφωσης Schneider Electric
RECH
Η αναφορά δεν περιέχει SVHC πάνω από το όριο
Οικολογικό προφίλ του προϊόντος
Διαθέσιμος
Οδηγίες για το τέλος του κύκλου ζωής του προϊόντος
Δεν χρειάζονται ειδικές δραστηριότητες ανακύκλωσης{Χαρακτηριστικά ενεργοποίησης} Β. {Αριθμός πόλων} 3 . {Rated current [A]} 6 . {Τύπος τάσης} AC . {Ingress Protection [IP]} IP20
