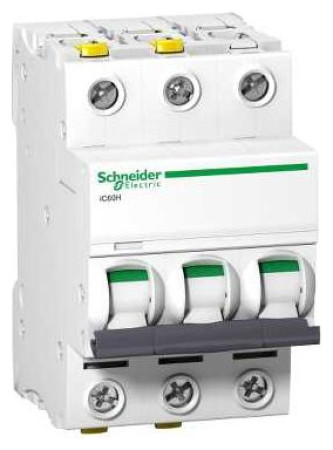

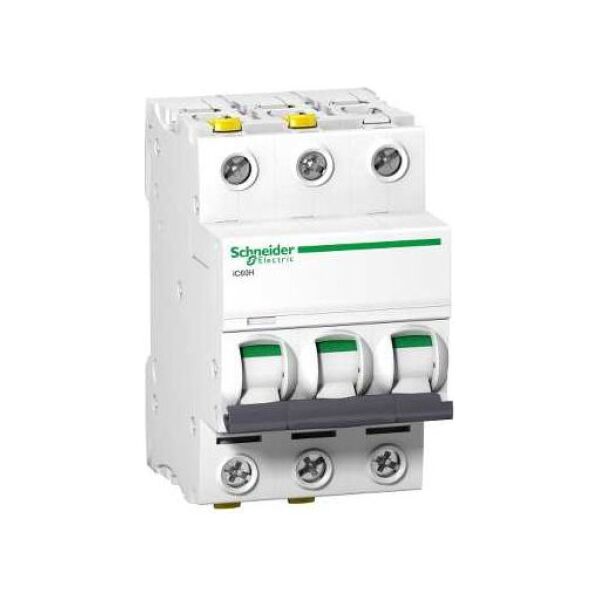

Διακόπτης κυκλώματος 3P C 25A 10kA AC iC60H-C25-3 (A9F07325)
Βασικές παράμετροι Εφαρμογή συσκευής Διανομή Εύρος προϊόντων Acti 9 Όνομα προϊόντος Acti 9 iC60 Τύπος προϊόντος ή εξαρτήματος Διακόπτης κυκλώματος Σύντομη ονομασία της συσκευής IC60H Περιγραφή πόλου 3P Αριθμός προστατευόμενων πόλων 3 [In] ονομαστικό ρεύμα 25 A Τύπος δικτύου Εναλλασσόμενο ρεύμα (AC) Άμεση ρεύμα (DC) Τεχνολογία Trip Θερμομαγνητικό Χαρακτηριστικό C Ικανότητα θραύσης 10 kA Icu σύμφωνα με EN/IEC 60947-2 - 440 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz15 kA Icu κατά EN/IEC 60947-2 - 380...415 V εναλλασσόμενο ρεύμα ( AC) 50/60 Hz30 kA Icu σύμφωνα με EN/IEC 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz10000 A Icn σύμφωνα με EN/IEC 60898-1 - 400 V εναλλασσόμενο ρεύμα ρεύμα (AC) 50/60 Hz42 kA Icu σύμφωνα με το EN/IEC 60947-2 - 12...60 V AC 50/60 Hz42 kA Icu σύμφωνο με το EN/IEC 60947-2 - 100...133 V AC 50/ 60 Hz15 kA Icu σύμφωνα με το EN/IEC 60947-2 - <= 180 V DC Κατηγορία χρήσης Κατηγορία A σύμφωνα με το EN 60898-1 Κατηγορία A σύμφωνα με το IEC 60898-1 Μονωτική λειτουργία Ναι σύμφωνα με το EN 60947-2 Ναι σύμφωνα με το IEC 60947-2 Ναι σύμφωνα με το IEC -2 Ναι σύμφωνα με το EN 60898 -1Ναι σύμφωνα με το πρότυπο IEC 60898-1 Πρότυπα EN 60898-1EN 60947-2IEC 60898-1IEC 60947-2 Συμπληρωματικές παράμετροι Συχνότητα κεντρικού δικτύου 50/60 Hz 2 Μαγνητικό όριο ενεργοποίησης +/- Ics] ονομαστικό ρεύμα διακοπής λειτουργίας 5 kA 50 % x Icu σύμφωνα με IEC 60947-2 - 440 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz15 kA 50 % x Icu κατά EN 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz7 .5 kA 50 % x Icu σύμφωνα με το EN 60947-2 - 380...415 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz5 kA 50 % x Icu κατά EN 60947-2 - 440 V εναλλασσόμενο ρεύμα (AC) 50/ 60 Hz15 kA 50 % x Icu σύμφωνα με το IEC 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz7,5 kA 50 % x Icu σύμφωνα με το IEC 60947-2 - 380...415 V ρεύμα εναλλασσόμενο ρεύμα (AC) 50/60 Hz7500 A 75 % x Icu σύμφωνα με το EN 60898-1 - 400 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz7500 A 75 % x Icu σύμφωνα με το IEC 60898-1 - 400 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz21 kA 50 % x Icu σύμφωνα με το IEC 60947-2 - 12...133 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz21 kA 50 % x Icu σύμφωνα με το EN 60947-2 - 12...133 V ρεύμα εναλλασσόμενο ρεύμα (AC) 50/60 Hz15 kA 100% x Icu κατά IEC 60947-2 - 125...180 V συνεχές ρεύμα (DC) 15 kA 100% x Icu κατά EN 60947 -2 - 125...180 V συνεχές ρεύμα (DC) Κατηγορία περιορισμού 3 σύμφωνα με το EN 60898-13 σύμφωνα με το IEC 60898-1 Ονομαστική τάση μόνωσης [Ui] 500 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz σύμφωνα με το IEC 60947 -2500 V εναλλασσόμενο ρεύμα (AC) 50 /60 Hz σύμφωνα με το EN 60947-2 Ονομαστική τάση αντοχής παλμών [Uimp] 6 kV σύμφωνα με το EN 60947-26 kV σύμφωνα με το IEC 60947-2 Ένδειξη θέσης επαφής Ναι Τύπος ελέγχου Μοχλός Τοπικής σηματοδότησης Trip Ένδειξη Βάση στήριξης Ράγα DIN Πλάτος σε μονάδες 9 mm 6 Ύψος 91 mm Πλάτος 54 mm Βάθος 78,5 mm Βάρος προϊόντος 0,375 kg Χρώμα Λευκό Μηχανική αντοχή 20.000 κύκλοι Ηλεκτρική αντοχή 10.000 κύκλοι Συνδέσεις - ακροδέκτες Διπλός σφιγκτήρας σύρμα πάνω ή κάτω. 0,25 mm² μέγιστο, επάνω ή κάτω εύκαμπτο καλώδιο(α) 1...16 mm² μέγιστο Μήκος απογυμνωμένου τμήματος 14 mm Ροπή σύσφιξης επάνω ή κάτω 2 N.m Προστασία υπολειπόμενου ρεύματος Ξεχωριστό μπλοκ Περιβάλλοντος λειτουργίας Κατηγορία προστασίας IP. IP20 κατά EN 60529IP20 κατά IEC 60529 Βαθμός ρύπανσης 3 Κατηγορία υπέρτασης IV Τροπικοποίηση 2 Σχετική υγρασία 95% (55 °C) Θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής -35...70 °C Θερμοκρασία περιβάλλοντος για αποθήκευση -40...85 ° C Προσφορά αειφόρου ανάπτυξης Κατάσταση προσφοράς βιώσιμης ανάπτυξης Οικολογικό προϊόν Green Premium{Χαρακτηριστικά σκανδάλης} Γ . {Αριθμός πόλων} 3 . {Rated current [A]} 25 . {Τύπος τάσης} AC . {Ingress Protection [IP]} IP20
