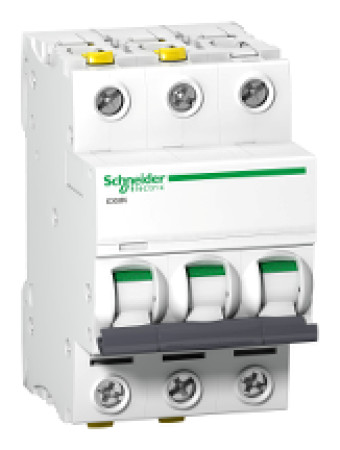

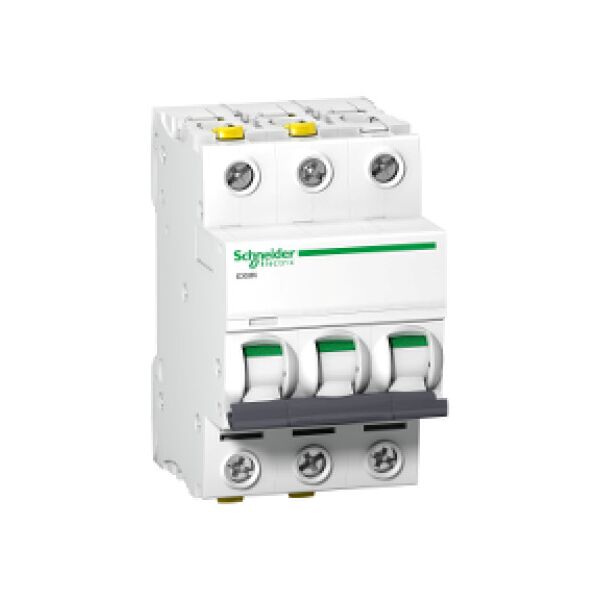

Αυτόματος διακόπτης IC60N 3P 4A C 6KA - A9F04304
Αλλαγή εφαρμογής
Κεφάλαιο
Σειρά
Acti 9
Τύπος προϊόντος
Διακόπτης
Όνομα προϊόντος
LJ
Σύντομη περιγραφή
IC60N
Αριθμός πόλων
3P
Αριθμός προστατευόμενων πόλων
3
[In] ονομαστικό ρεύμα
4 Α
Τύπος δικτύου
AC DC
Τεχνολογία σκανδάλης
Θερμομαγνητική
Κωδικός καμπύλης
ντο
Δυνατότητα θραύσης
10 kA Icu σύμφωνα με το IEC 60947-2 - 125...180 V DC 10 kA Icu σύμφωνα με το EN 60947-2 - 125...180 V DC 50 kA Icu σύμφωνα με το EN 60947-2 - 12...133 V AC 50/60 Hz 50 kA Icu σύμφωνα με το IEC 60947-2 - 12...133 V AC 50/60 Hz 25 kA Icu σύμφωνα με το IEC 60947-2 - 440 V AC 50/60 Hz 25 kA Icu σύμφωνα με το EN 60 -2 - 440 V AC 50/60 Hz 50 kA Icu σύμφωνα με IEC 60947-2 - 380...415 V AC 50/60 Hz 50 kA Icu σύμφωνα με EN 60947-2 - 380...415 V AC 50/ 60 Hz 50 kA Icu σύμφωνα με το IEC 60947-2 - 220...240 V AC 50/60 Hz 50 kA Icu σύμφωνα με το EN 60947-2 - 220...240 V AC 50/60 Hz 6000 A Icn σύμφωνα με το IEC 60898-1 - 400 V AC 50/60 Hz 6000 A Icn σύμφωνα με το EN 60898-1 - 400 V AC 50/60 Hz
Κατηγορία χρήσης
Κατηγορία Α σύμφωνα με το IEC 60898-1 Κατηγορία Α σύμφωνα με το EN 60898-1
Λειτουργία μόνωσης
Ναι σύμφωνα με IEC 60947-2 Ναι σύμφωνα με IEC 60898-1 Ναι σύμφωνα με EN 60947-2 Ναι σύμφωνα με EN 60898-1
Συμπληρωματικές Παράμετροι
Συχνότητα δικτύου
50/60 Hz
Περιορισμός μαγνητικής σκανδάλης
8 x Σε +/- 20%
[ICS] ονομαστικό όριο χωρητικότητας
10 kA 100% x Icu σύμφωνα με το EN 60947-2 - 125...180 V DC 10 kA 100% x Icu σύμφωνα με το IEC 60947-2 - 125...180 V DC 6000 A 100% x Icu σύμφωνα με το IEC 6089 -1 - 400 V AC 50/60 Hz 6000 A 100 % x Icu σύμφωνα με EN 60898-1 - 400 V AC 50/60 Hz 50 kA 100 % x Icu σύμφωνα με EN 60947-2 - 12...133 V AC 50/60 Hz 50 kA 100% x Icu σύμφωνα με το IEC 60947-2 - 12...133 V AC 50/60 Hz 25 kA 100% x Icu σύμφωνα με το IEC 60947-2 - 440 V AC 50/60 Hz 50 kA 100% x Icu σύμφωνα με το IEC 60947-2 - 380...415 V AC 50/60 Hz 25 kA 100% x Icu σύμφωνα με το EN 60947-2 - 440 V AC 50/60 Hz 50 kA 100% x Icu σύμφωνα με EN 60947-2 - 380...415 V AC 50/60 Hz 50 kA 100% x Icu σύμφωνα με το IEC 60947-2 - 220...240 V AC 50/60 Hz 50 kA 100% x Icu σύμφωνα με το EN 6094 -2 - 220...240 V AC 50/60 Hz
Τάξη περιορισμού
3 σύμφωνα με το IEC 60898-1 3 σύμφωνα με το EN 60898-1
[Ui] ονομαστική τάση μόνωσης
500 V AC 50/60 Hz σύμφωνα με το IEC 60947-2 500 V AC 50/60 Hz σύμφωνα με το EN 60947-2
[Uimp] ονομαστική τάση αντοχής παλμών
6 kV σύμφωνα με το IEC 60947-2 6 kV σύμφωνα με το EN 60947-2
Ένδειξη θέσης επαφής
Ναί
Τύπος ελέγχου
Μοχλός
Τοπική σηματοδότηση
Ένδειξη σκανδάλης
Μέθοδος συναρμολόγησης
Ράγα DIN
9 mm πλάτος
6
Υψος
91 χλστ
Πλάτος
54 χιλιοστά
Βάθος
78,5 χλστ
Βάρος προϊόντος
0,375 κιλά
Χρώμα
Λευκό
Μηχανική αντοχή
20000 κύκλοι
Ηλεκτρική αντοχή
10000 κύκλοι
Τύπος σφιγκτήρων
Διπλός σφιγκτήρας, πάνω ή κάτω, εύκαμπτο(α) σύρμα(α) 1...16 mm² μέγ.
Το μήκος της μόνωσης αφαιρέθηκε
14 mm πάνω ή κάτω
Ροπή σύσφιξης
2 N.m πάνω ή κάτω
Προστασία από διαρροή γείωσης
Ξεχωριστό μπλοκ
Εργασιακό περιβάλλον
Κανόνες
EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2
Επίπεδο προστασίας IP
IP20 σύμφωνα με το EN 60529 IP20 σύμφωνα με το IEC 60529
Βαθμός ρύπανσης
3
Κατηγορία υπέρτασης
IV
Τροπικοποίηση
2
Σχετική υγρασία
95% (55°C)
Θερμοκρασία περιβάλλοντος για εργασία
-35...70 °C
Θερμοκρασία περιβάλλοντος για αποθήκευση
-40...85 °C {Χαρακτηριστικά σκανδάλης} Γ . {Χαρακτηριστικά σκανδάλης} Γ . {Αριθμός πόλων} 3 . {Αριθμός πόλων} 3 . {Rated current [A]} 4 . {Rated current [A]} 4 . {Προστασία εισόδου [IP]} IP20 . {Προστασία εισόδου [IP]} IP20 . {Τύπος τάσης} AC/DC . {Τύπος τάσης} AC/DC
