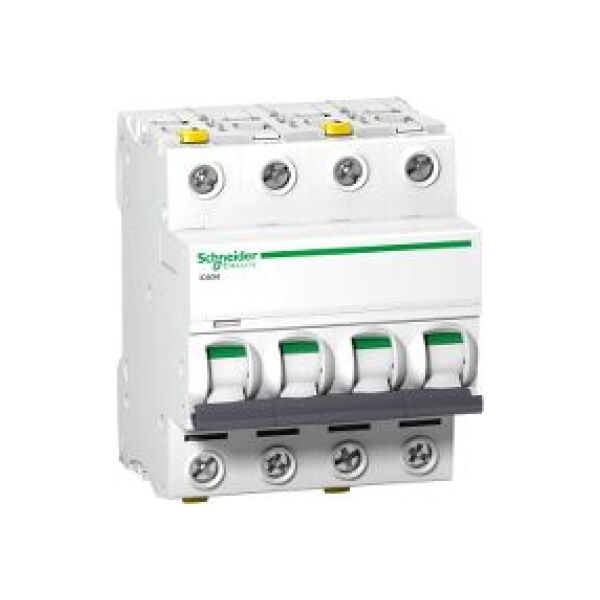

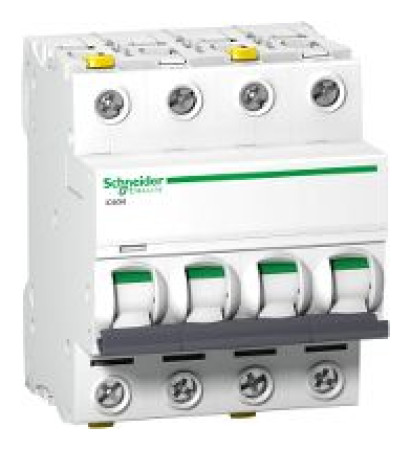

Διακόπτης κυκλώματος iC60N-C40-4 C 40A 4-πολικός (A9F04440)
Βασικές παράμετροι
Εφαρμογή της συσκευής
Διανομή
γκάμα προϊόντων
Acti 9
Όνομα προϊόντος
Acti 9 iC60
Τύπος προϊόντος ή συστατικού
Μινιατούρα διακόπτη
Το σύντομο όνομα της συσκευής
IC60N
Αριθμός πόλων
4P
Αριθμός προστατευόμενων πόλων
4
[In] ονομαστικό ρεύμα
40Α
Τύπος δικτύου
Εναλλασσόμενο ρεύμα (AC) Συνεχές ρεύμα (DC)
Τεχνολογία σκανδάλης
Θερμομαγνητική
Κωδικός καμπύλης
ντο
Δυνατότητα θραύσης
36 kA Icu σύμφωνα με IEC 60947-2 - 12...133 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 36 kA Icu σύμφωνα με το EN 60947-2 - 12...133 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 10 kA Icu σύμφωνα με το EN 60947-2 - 180...250 V συνεχές ρεύμα (DC) 10 kA Icu σύμφωνα με το IEC 60947-2 - 180...250 V DC 6 kA Icu κατά IEC 60947-2 - 440 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 6000 A Icn κατά EN 60898-1 - 400 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 10 kA Icu κατά EN 60947-2 - 380...415 V εναλλασσόμενο ρεύμα (AC ) ) 50/60 Hz 10 kA Icu κατά IEC 60947-2 - 380...415 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 20 kA Icu κατά EN 60947-2 - 220...240 V εναλλασσόμενο ρεύμα AC) ) 50/60 Hz 20 kA Icu κατά IEC 60947-2 - 220...240 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz 6 kA Icu κατά EN 60947-2 - 440 V εναλλασσόμενο ρεύμα (AC) 50 /60 Hz 6000 A Icn σύμφωνα με IEC 60898-1 - 400 V εναλλασσόμενο ρεύμα (AC) 50/60 Hz
Κατηγορία χρήσης
Κατηγορία Α σύμφωνα με το EN 60898-1 Κατηγορία Α σύμφωνα με το IEC 60898-1
Λειτουργία μόνωσης
Ναι σύμφωνα με το EN 60947-2 Ναι σύμφωνα με το IEC 60947-2 Ναι σύμφωνα με το EN 60898-1 Ναι σύμφωνα με το IEC 60898-1
Κανόνες
EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2{Χαρακτηριστικά σκανδάλης} Γ . {Χαρακτηριστικά σκανδάλης} Γ . {Χαρακτηριστικά σκανδάλης} Γ . {Αριθμός πόλων} 4 . {Αριθμός πόλων} 4 . {Αριθμός πόλων} 4 . {Rated current [A]} 40 . {Rated current [A]} 40 . {Rated current [A]} 40 . {Προστασία εισόδου [IP]} IP20 . {Προστασία εισόδου [IP]} IP20 . {Προστασία εισόδου [IP]} IP20 . {Τύπος τάσης} AC/DC . {Τύπος τάσης} AC/DC . {Τύπος τάσης} AC/DC
