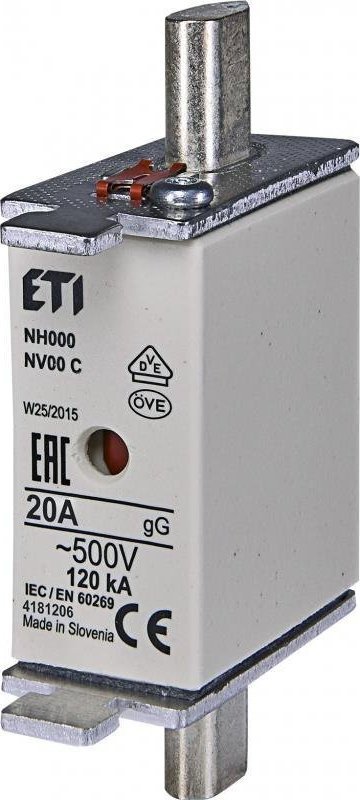

Σύνδεσμος ασφαλειών ETI 20A NH000 gG 500V AC 120kA NV00C
004181206
Τα βιομηχανικά ένθετα ασφαλειών έχουν σχεδιαστεί για την προστασία των εγκαταστάσεων
ηλεκτρομηχανική έναντι των επιπτώσεων βραχυκυκλωμάτων και υπερφορτώσεων. Οι παράμετροι τους
Οι ηλεκτρικές και εξωτερικές διαστάσεις συμμορφώνονται με τις απαιτήσεις των ακόλουθων προτύπων:
IEC 60269-1, IEC 60269-2. Στις βάσεις τοποθετούνται βιομηχανικά ένθετα ασφαλειών
ασφάλειες χρησιμοποιώντας μονωτικό στήριγμα.
Εφαρμογή βιομηχανικών ενθέτων NV
Προστασία των ηλεκτρικών εγκαταστάσεων από τις επιπτώσεις βραχυκυκλωμάτων και υπερφόρτωσης
Για προστασία καλωδίων
Κατασκευή
Το σώμα της ασφαλειοθήκης είναι κατασκευασμένο από υψηλής ποιότητας σαπουνόπετρα, η οποία
είναι πολύ ανθεκτικό σε θερμικά φορτία. Τα καλύμματα είναι κατασκευασμένα από αλουμίνιο
μόνιμα ανθεκτικό στη διάβρωση. Στο εσωτερικό μέρος του κεραμικού σώματος
τοποθετείται και προσαρτάται ένα στοιχείο ασφάλειας χαλκού
ειδικά προετοιμασμένο εσωτερικό μέρος της επαφής του μαχαιριού. Επιπλέον, το εσωτερικό
Το κεραμικό σώμα είναι γεμάτο με επακριβώς επιλεγμένη χαλαζιακή άμμο
κοκκοποίηση. Οι επαφές των μαχαιριών είναι κατασκευασμένες τόσο από χαλκό όσο και από ορείχαλκο, α
προστατεύονται με ένα στρώμα ασημιού.
Προσδιορισμός
Κωδικός ETI 004181206
Ονομαστικό ρεύμα 20 A
Ονομαστική τάση έως 500V AC
Τύπος NH, NV00C/gG 20A
Μέγεθος ένθετου NH000
Δυνατότητα διακοπής βραχυκυκλώματος AC (V) 120kA
Χαρακτηριστικά του gG
Προστασία των ηλεκτρικών εγκαταστάσεων από τις επιπτώσεις βραχυκυκλωμάτων και υπερφόρτωσης
Ασφάλεια BM / ένθετο ασφάλειας
Συνθήκες αποθήκευσης -25 °C έως +55 °C
Ένδειξη: Διπλή ένδειξη ενεργοποίησης KOMBI
Pd (W): 2,7
Πρότυπα: IEC 60269-1, IEC 60269-2
Joule integral turn-off (A2s) 1.600
Ολοκλήρωμα Joule μπροστινού τόξου (A2s) 400
