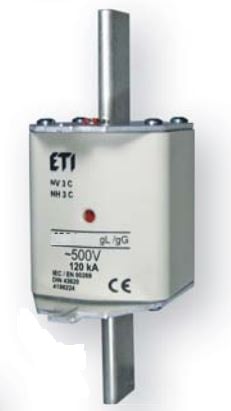

Wkładka topikowa WT-3C/gG 400A Kombi NH3C gG gL 004186224
Napięcie znamionowe: 500V AC
Klasa izolacji: C - VDE 0110
Prąd znamionowy: 400 A
Rozmiar: NH3C
Charakterystyka: zwloczna gG/gL Kombi
Znamionowa zdolność zwarciowa: 120 kA
Wkładka topikowa przemysłowa przeznaczona do ochrony instalacji elektroenergetycznych przed skutkami zwarć i przeciążeń
Parametry elektryczne i gabaryty zewnętrzne są zgodne z wymaganiami następujących norm: PN-93/E-06160, PN, IEC-269, VDE 0636
Wkładka topikowa przemysłowa mocowana w podstawach bezpiecznikowych przypomocy izolacyjnego uchwytu
Zalety:
Odporne na udary mechaniczne
Korpus wkładki wykonany ze steatytu
Srebrzone styki nożowe
Budowa:
Korpus wkładki topikowej wykonany jest z pełnowartościowego steatytu, który jest bardzo odporny na obciążenia termiczne
Pokrywy wykonane z aluminium są trwalej odporne na korozję
W wewnętrznej części ceramicznego korpusu umieszczony jest element topikowy z miedzi, który przymocowany jest do specjalnie przygotowanej wewnętrznej części styku nożowego
Ponadto wnętrze korpusu ceramicznego wypełnione jest piaskiem kwarcowym o dokładnie dobranej granulacji
Styki nożowe wykonane są zarówno z miedzi jak i mosiądzu,a chronione są warstwą srebra
