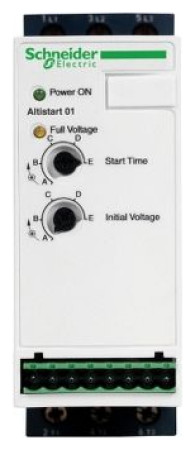

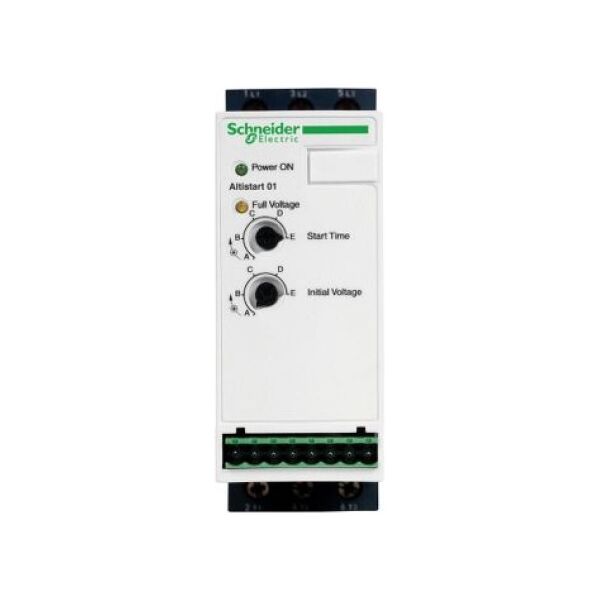

1/3-phase soft starter 110-480V 12A 1,5/2,2/5,5kW 230400V Altistart (ATS01N112FT)
Βασικές παράμετροι Εύρος προϊόντων Altistart 01 Τύπος προϊόντος ή εξαρτήματος Συσκευή ομαλής εκκίνησης Προοριζόμενη χρήση της συσκευής Ασύγχρονοι κινητήρες Εφαρμογή προϊόντος Συμπαγείς μηχανές Σύντομη ονομασία της συσκευής ATS01 Αριθμός φάσεων στο δίκτυο 1 φάση Ονομαστική τάση τροφοδοσίας [Us] 110...480 V - 10...10% Ισχύς κινητήρα σε kW 2,2 kW 3 φάσεις 230 V5,5 kW 3 φάσεις 400 V1,5 kW 1 φάση 230 V Ισχύς κινητήρα σε HP 3 HP 3 φάσεις 230 V1,5 HP 3 φάσεις 210 V7. 5 HP 3 φάσεις 460 V Βαθμός εκκίνησης IcL 12 A Κατηγορία χρήσης AC-53B EN/IEC 60947-4-2 Τρέχον φορτίο 60 A σε ονομαστικό φορτίο Τύπος εκκίνησης Ράμπα τάσης εκκίνηση Απώλεια ισχύος σε watt (W) 1 W σε πλήρες φορτίο στο τέλος και εκκίνηση 61 W σε μεταβατική κατάσταση Πρόσθετες παράμετροι Έκδοση συσκευής Με ψύκτρα Διαθέσιμη λειτουργία Ενσωματωμένη διακλάδωση Όρια τάσης εξόδου 99...528 V Συχνότητα τροφοδοσίας 50...60 Hz - 5...5 % Συχνότητα δικτύου 47,5...63 Hz Τάση εξόδου <= τάση τροφοδοσίας Έλεγχος τάσης [Uc] 24 V AC/DC +/- 10 % 30 mA110 V AC +/- 10 % 35 mA240 V AC +/- 10 % 80 mA Χρόνος έναρξης Ρυθμιζόμενος από 1 έως 5 s1 s 1005 s 20 Ροπή εκκίνησης 30. ..80% της ροπής εκκίνησης του κινητήρα που συνδέεται απευθείας στη γραμμή τροφοδοσίας. Διακριτό ρεύμα εξόδου 2 A DC-133 A AC-15 Ροπή σύσφιξης 0,5 N.m1,9...2,5 N.m Ηλεκτρικές συνδέσεις 4 mm άκαμπτος βιδωτός ακροδέκτης 1 1...10 mm² AWG 8 Κύκλωμα ισχύος Άκαμπτες βιδωτές συνδέσεις 1 0,5.. 2,5 mm² AWG 14 Κύκλωμα ελέγχου 4 mm άκαμπτος βιδωτός ακροδέκτης 2 1...6 mm² AWG 10 Κύκλωμα ισχύος Βιδωτές συνδέσεις 2 0,5...1 mm² AWG 17 Κύκλωμα ελέγχου Εύκαμπτες βιδωτές συνδέσεις με ωτίο καλωδίου 1 0,5...1,5 mm² AWG 1. κύκλωμα 4 mm εύκαμπτος βιδωτός ακροδέκτης χωρίς ωτίο καλωδίου 1 1,5...10 mm² AWG 8 Κύκλωμα ισχύος Εύκαμπτες βιδωτές συνδέσεις χωρίς ωτίο καλωδίου 1 0,5...2,5 mm² AWG 14 Κύκλωμα ελέγχου 4 mm εύκαμπτος βιδωτός ακροδέκτης με ωτίδα καλωδίου 2 1...6 mm² AWG 10 Κύκλωμα τροφοδοσίας 4 mm Εύκαμπτος βιδωτός ακροδέκτης χωρίς ωτίο καλωδίου 2 1,5...6 mm² AWG 10 Κύκλωμα τροφοδοσίαςΕύκαμπτες βιδωτές συνδέσεις χωρίς ωτίο καλωδίου 2 0,5...1,5 mm² AWG 16 Κύκλωμα ελέγχου Σήμανση CE Θέση τοποθέτησης Κατακόρυφη +/- 10 μοίρες Ύψος 124 mm Πλάτος 45 mm Βάθος 131 mm Βάρος προϊόντος 0,28 kg Κωδικός συμβατότητας ATS01N1 Εύρος ισχύος κινητήρα AC-3 2,2...3 kW σε 200...240 V 3 φάσεις4...6 kW σε 380...440 V 3 φάσεις1 .1 ..2 kW στα 200...240 V 1 φάση Τύπος συστήματος εκκίνησης κινητήρα Μαλακός εκκινητής Περιβάλλον λειτουργίας Ηλεκτρομαγνητική συμβατότητα EMC ατρωσία EN 50082-1 Μεμβράνη κυματομορφών ταλάντωσης επίπεδο 3 IEC 61000-4-12 Ηλεκτροστατική εκφόρτιση 3. IEC 61000-4-2 Επίπεδο μεταβατικών ηλεκτρικών αντιστάσεων 4 IEC 61000-4-4 Επίπεδο ατρωσίας σε ακτινοβολούμενες παρεμβολές ραδιοφώνου 3 IEC 61000-4-3 Επίπεδο παλμού τάσης/ρεύματος 3 IEC 61000-4-5 Αγωγή και εκπομπές ακτινοβολίας επίπεδο 11 CISPR και ακτινοβολούμενες εκπομπές επίπεδο B IEC 60947-4- 2EMC Immunity EN 50082-2 Harmonics IEC 1000-3-2 Harmonics IEC 1000-3-4 Ανοσία σε διεξαχθείσες παρεμβολές λόγω ραδιοφωνικών πεδίων επίπεδο 3 IEC 61000-4-6 Βραχυπρόθεσμη ισχύς διακοπές και διακυμάνσεις τάσης IEC 61000-4-11 Πρότυπα EN/IEC 60947 -4-2 Πιστοποιητικά προϊόντος B44.1-96/ASME A17.5 για μίζα συνδεδεμένη σε ακροδέκτες τριγώνου κινητήραCCCCSAC-TickGOSTUL IP προστασία IP20 Βαθμός ρύπανσης 2 EN/6094I -4-2 Αντοχή σε κραδασμούς 1,5 mm από κορυφή σε κορυφή 3.. .13 Hz EN/IEC 60068-2-61 gn 13...150 Hz EN/IEC 60068-2-6 Αντοχή σε κραδασμούς 15 gn 11 ms EN/ IEC 60068-2-27 Σχετική υγρασία 5...95 % χωρίς συμπύκνωση και υγρασία EN/IEC 60068-2-3 Θερμοκρασία περιβάλλοντος για λειτουργία -10...40 °C χωρίς μείωση 40...50 °C με μείωση ρεύματος κατά 2% ανά °C Θερμοκρασία περιβάλλοντος για αποθήκευση -25... .70 °C EN/IEC 60947-4-2 Λειτουργικό υψόμετρο (σε μέτρα πάνω από την επιφάνεια της θάλασσας) <= 1000 m χωρίς μείωση > 1000 m ρεύμα μείωσης κατά 2,2% για επιπλέον 100 μ {Type} Μαλακοί εκκινητές
