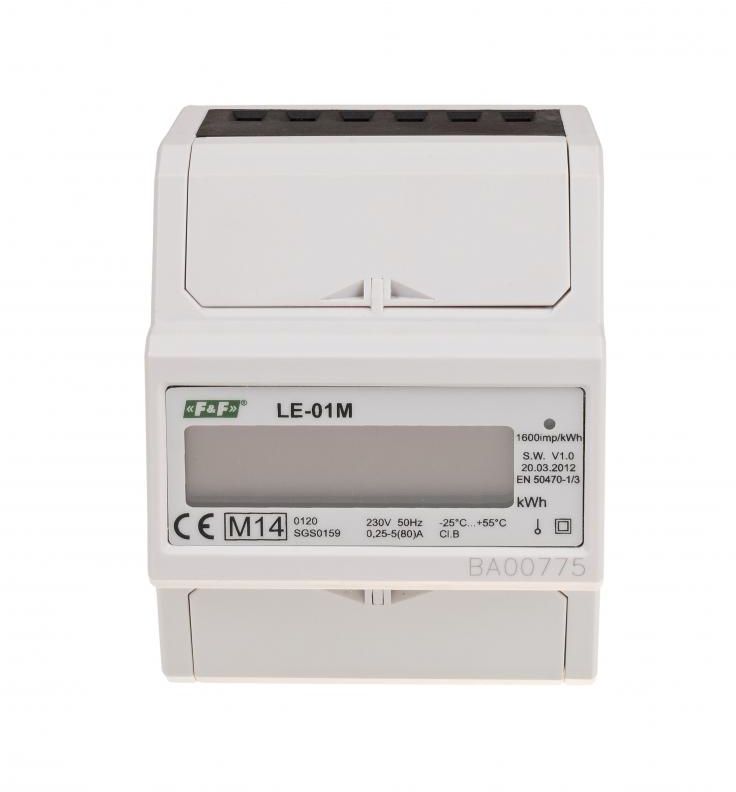

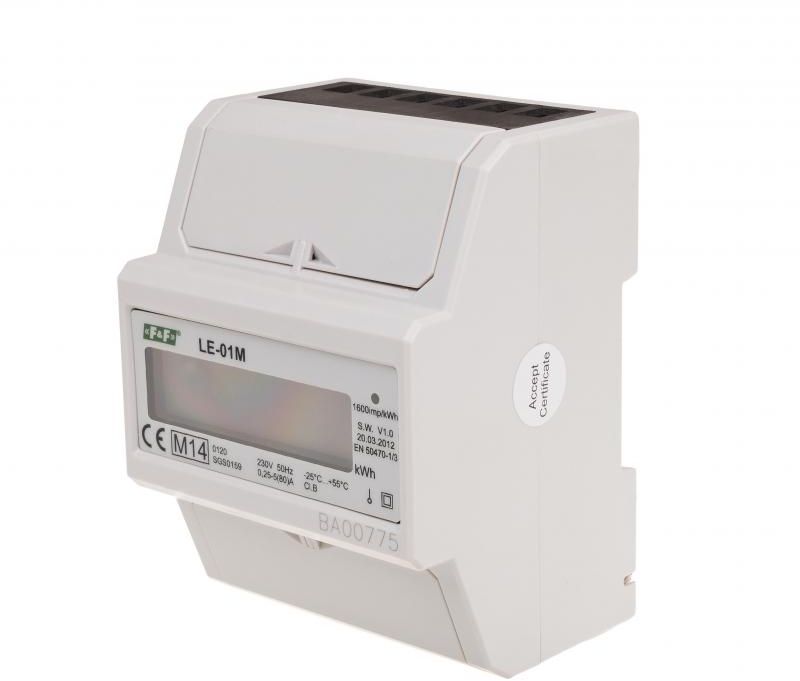

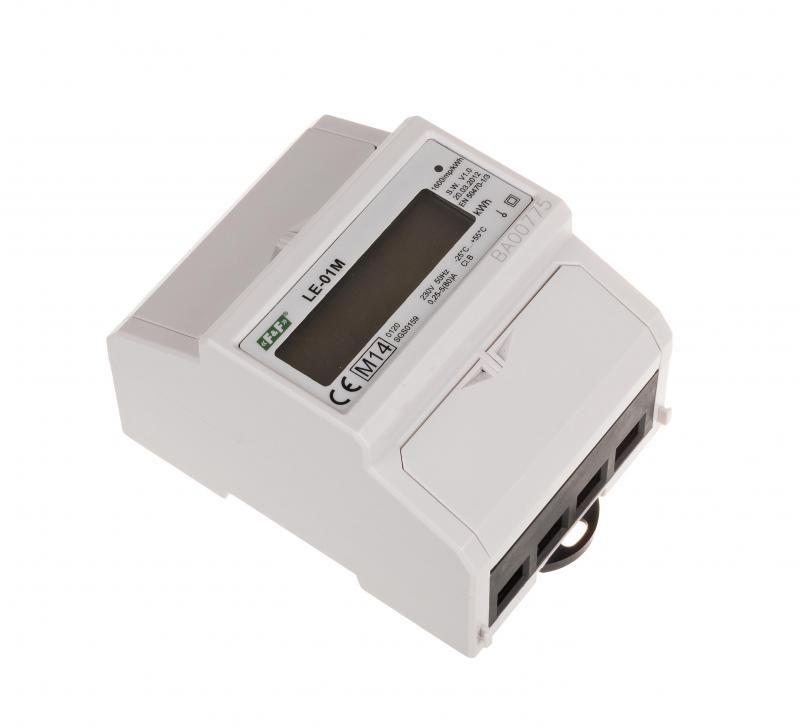

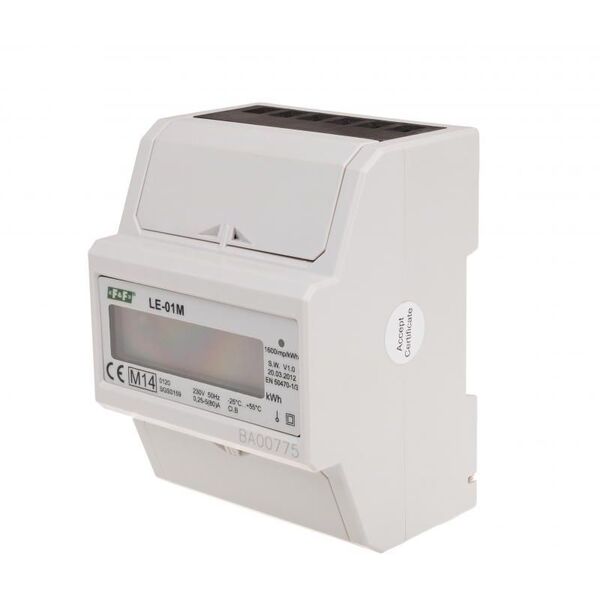

Μονοφασικός μετρητής κατανάλωσης ηλεκτρικής ενέργειας RS-485 (LE-01M)
Περιγραφή:
Ο δείκτης LE-01M μετρά με ακρίβεια την ποσότητα ηλεκτρικής ενέργειας που καταναλώνεται υπό την επίδραση του ρεύματος ροής και της εφαρμοζόμενης τάσης.
Η κατανάλωση ενέργειας σηματοδοτείται από ένα LED που αναβοσβήνει (1600 imp/kWh) και η τιμή της υποδεικνύεται από την οθόνη LCD.
Τα ψηφία μετά την υποδιαστολή δείχνουν τα εκατοστά των kWh (0,01 kWh = 10 Wh). Η επικοινωνία με την ένδειξη που λειτουργεί ως συσκευή SLAVE πραγματοποιείται σύμφωνα με το πρότυπο Modbus RTU μέσω της σειριακής θύρας RS-485.
Μετά τη μετατροπή, οι τιμές του καταχωρητή ανάγνωσης δίνουν το αποτέλεσμα σε kWh σύμφωνα με τις ενδείξεις στην οθόνη ενδείξεων.
Κάθε δείκτης προσδιορίζεται από μια μοναδική διεύθυνση που εκχωρείται από τον χρήστη.
Τεχνικά στοιχεία:
Τύπος μονοφασικές θύρες RS-485 Πρωτόκολλο επικοινωνίας MODBUS RTU Συμμόρφωση MID Οδηγία 2014/32/EU Τάση αναφοράς 230 V AC ±30%Βασικό ρεύμα 10 Μέγιστο ρεύμα 100 AMΜέγιστο ρεύμα μέτρησης 0,04 Κατηγορία μέτρησης 6 EC10 ακρίβεια 2 Εύρος ένδειξης μετρητή W 0÷99999,99 kWh Μετρητής σταθερά (0,625 Wh/imp) 1600 imp/kWh Κόκκινο σήμα παλμού SO+ SO - ανοιχτός συλλέκτης Τάση σύνδεσης SO+ SO- max 4 ÷80 ms Βιδωτοί ακροδέκτες σύνδεσης 25 mm² Διαστάσεις 4,5 μονάδες (75 mm) Τοποθέτηση σε ράγα 35 mm Επίπεδο προστασίας IP20{Τύπος} Μετρητές ενέργειας - ηλεκτρονικοί. {Τύπος} Μετρητές ενέργειας - ηλεκτρονικοί. {Type} Μετρητές ενέργειας - ηλεκτρονικοί
