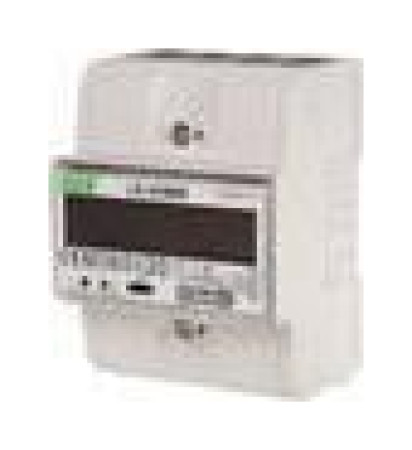

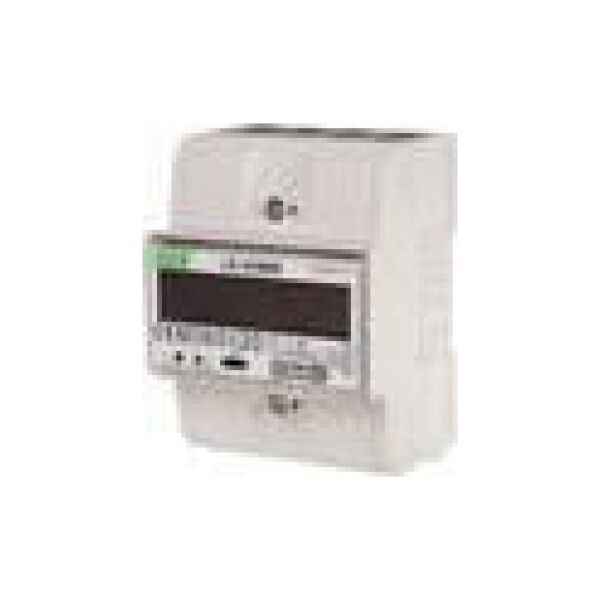

Τριφασικός μετρητής ηλεκτρικής ενέργειας LE-03MW Περιγραφή προϊόντος: Ο τριφασικός μετρητής κατανάλωσης ενέργειας LE-03MW είναι μια ηλεκτρονική και τιμολογιακή συσκευή. Σας επιτρέπει να μετράτε τη ροή ενέργειας σε δύο κατευθύνσεις. Έχει σχεδιαστεί για τη μέτρηση της κατανάλωσης ενέργειας σε ένα άμεσο σύστημα. Συμμόρφωση με την οδηγία MID Ο μετρητής κατανάλωσης ενέργειας τριών φάσεων LE-03MW διαθέτει ενσωματωμένο ρολόι σε πραγματικό χρόνο που επιτρέπει τη μέτρηση της κατανάλωσης ηλεκτρικής ενέργειας χωρισμένη σε διαφορετικές τιμολογιακές ζώνες. Είναι εξοπλισμένο με διεπαφές επικοινωνίας RS-485 με το πρωτόκολλο Modbus RTU και μια οπτική θύρα συμβατή με το πρότυπο EN62056 (IEC1107), που επιτρέπει την απομακρυσμένη ανάγνωση και απομακρυσμένη διαμόρφωση του μετρητή. Η σειριακή θύρα RS-485 και το εφαρμοσμένο πρωτόκολλο επικοινωνίας MODBUS RTU επιτρέπουν τη χρήση της ένδειξης σε δίκτυα ανάγνωσης δεδομένων από απόσταση. Απομακρυσμένη ανάγνωση μετρητή ηλεκτρικής ενέργειας μέσω RS-485 Συμμόρφωση: Οδηγία MID 2014/32/EC, 0120/SGS0306 EN50470-1/3 Πρότυπο Χαρακτηριστικά συσκευής: Μετρητής κατανάλωσης ηλεκτρικής ενέργειας δύο κατευθύνσεων, τριφασικός. άμεση μέτρηση έως 80 A. μέτρηση της κατανάλωσης ενέργειας σε τέσσερις ζώνες τιμολογίων. ενσωματωμένο ρολόι πραγματικού χρόνου με εφεδρική μπαταρία για εναλλαγή ζωνών τιμολόγησης. Καταχώριση της συνολικής κατανάλωσης χωρισμένη σε τιμολόγια: · συνολική ενεργή και άεργη ενέργεια, · ενεργή και άεργη ενέργεια χωρισμένη σε επιμέρους τεταρτημόρια, 8 χρονοδιαγράμματα που χωρίζουν την ημέρα σε ζώνες τιμολογίων. δυνατότητα τακτοποίησης της κατανάλωσης ηλεκτρικής ενέργειας σύμφωνα με διαφορετικά χρονοδιαγράμματα για εργάσιμες ημέρες και Σαββατοκύριακα. δυνατότητα διαίρεσης του έτους σε οκτώ χρονικά διαστήματα - σε κάθε διάστημα, η κατανάλωση ηλεκτρικής ενέργειας (για τις καθημερινές) μπορεί να διευθετηθεί σύμφωνα με διαφορετικό χρονοδιάγραμμα. ένδειξη των παραμέτρων του δικτύου (τάσεις, ρεύματα, ενεργή ισχύς, άεργος ισχύς, φαινόμενη ισχύς, συντελεστής ισχύος, συχνότητα)_; υπολογισμός της ζήτησης ισχύος για μεμονωμένα τιμολόγια· πρόσθετος, επαναρυθμιζόμενος μετρητής κατανάλωσης ηλεκτρικής ενέργειας. Θύρα RS-485 - επιτρέπει τη συνεργασία με την εφαρμογή MeternetPro - απομακρυσμένη ανάγνωση και διαμόρφωση του μετρητή κατανάλωσης ηλεκτρικής ενέργειας. Πρωτόκολλο Modbus RTU - επιτρέπει τη συνεργασία με την εφαρμογή MeternetPro - απομακρυσμένη ανάγνωση και διαμόρφωση του μετρητή κατανάλωσης ηλεκτρικής ενέργειας. θύρα οπτικής επικοινωνίας συμβατή με το πρότυπο EN62056 (IEC1107). Δύο έξοδοι παλμών SO με προγραμματιζόμενο αριθμό παλμών ανά kWh/kvarh. οθόνη LCD πολλαπλών λειτουργιών. Συμμόρφωση MID. Σημείωση Ο μετρητής κατανάλωσης ενέργειας 3 φάσεων LE-03MW έχει τη δυνατότητα σφράγισης των καλυμμάτων των ακροδεκτών εισόδου και εξόδου, αποτρέποντας την παράκαμψη του μετρητή. Δωρεάν πρόγραμμα υπηρεσίας LE Config Χάρη στο LE Config, μπορείτε να ελέγξετε την υπολογισμένη τιμή ενέργειας και να κάνετε βασικές ρυθμίσεις των παραμέτρων του μετρητή. Το LE Config λειτουργεί επίσης με μετρητές κατανάλωσης ενέργειας: LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE -03MW-CT Κατεβάστε εδώ: Πρόγραμμα LE Config > λήψη Για επικοινωνία του μετρητή κατανάλωσης ενέργειας LE-01MW απαιτείται μετατροπέας USB CN-USB-485 με υπολογιστή ► Ακολουθεί το παράθυρο της εφαρμογής LE Config: Πρόγραμμα LE-config MeternetPRO - απομακρυσμένη ανάγνωση του μετρητή κατανάλωσης ηλεκτρικής ενέργειας Το πρόγραμμα MeternetPRO επιτρέπει την απομακρυσμένη ανάγνωση καταστάσεων και ενδείξεων μετρητών, πολύμετρων , μορφοτροπείς μέτρησης, μονάδες επέκτασης εισόδου/εξόδου και άλλες συσκευές μέτρησης που επικοινωνούν σύμφωνα με το πρωτόκολλο Modbus RTU. Η εφαρμογή αποτελεί αναπόσπαστο μέρος του Excel. Τα δεδομένα ανάγνωσης παρουσιάζονται στον πίνακα του προγράμματος. Τα δεδομένα μπορούν να διαμορφωθούν ελεύθερα σύμφωνα με τις λειτουργίες προγράμματος του υπολογιστικού φύλλου. Η ανταλλαγή δεδομένων μεταξύ των συσκευών και της εφαρμογής πραγματοποιείται μέσω του δικτύου RS-485 ή του τοπικού δικτύου LAN. Το πρόγραμμα και η βάση δεδομένων εγκαθίστανται σε έναν ειδικό διακομιστή MT-CPU-1 που λειτουργεί στο τοπικό δίκτυο. Η διεπαφή χρήστη του προγράμματος είναι μια διαδικτυακή εφαρμογή (δικτυακός τόπος πρόσβασης στο πρόγραμμα γίνεται μέσω οποιουδήποτε προγράμματος περιήγησης στο διαδίκτυο). Μονάδα χρέωσης για κατανάλωση ηλεκτρικής ενέργειας ή άλλες καταγεγραμμένες τιμές, π.χ. κατανάλωση νερού, θερμότητας, κ.λπ. Κύκλοι: μηνιαία, εβδομαδιαία, ημερήσια, ωριαία Η ενότητα σάς επιτρέπει να δημιουργείτε πολλές μεμονωμένες και παράλληλες αναφορές: Τριφασικές θύρες τύπου RS-485 Πρωτόκολλο επικοινωνίας MODBUS Οδηγία MID 2014/32/EC, 0120/SGS0306 1. /3 Τάση αναφοράς 3×230/400 V Ρεύμα Βάση 5 A Μέγιστο ρεύμα 80 A Ελάχιστο μετρούμενο ρεύμα 0,04 A Μετρητής 10 VA Εύρος ένδειξης μετρητή 8 ψηφία Ένδειξη παλμών SO+ SO- ανοιχτός συλλέκτης Τάση σύνδεσης SO+ SO- max 30 V DC - Μέγιστο 27 mA Κατηγορία Ακρίβειας Β Εγκατάσταση Ονομαστική συχνότητα 3 φάσεων 4 καλωδίων 50 Hz Κατηγορία προστασίας μόνωσης II Κατηγορία Αριθμός χαρακτήρων LCD 8 Ικανότητα υπερφόρτωσης 30×lmax/10 ms Μόνωση 4 kV/1 min.; 6 kV/1 μs Μετρημένη τάση L-N 100÷289 V AC Μετρημένη τάση L-L 173÷500 V AC Μύτες διακοπής 1 Σύνδεση 25 mm² Βιδωτοί ακροδέκτες Θερμοκρασία λειτουργίας -25 ÷ 50 °C Διαστάσεις 76 IN × 5 × 5 μονάδες. mm Βαθμός τοποθέτησης σε ράγα προστασία IP51 Ταχύτητα μετάδοσης 1200, 2400, 4800, 9600 bps Ισοτιμία ΑΚΟΜΗ https://ihe24.pl/img/p/9/3/1/6/8/93168.jpg{Τύπος} Μετρητές ενέργειας - ηλεκτρονικοί
