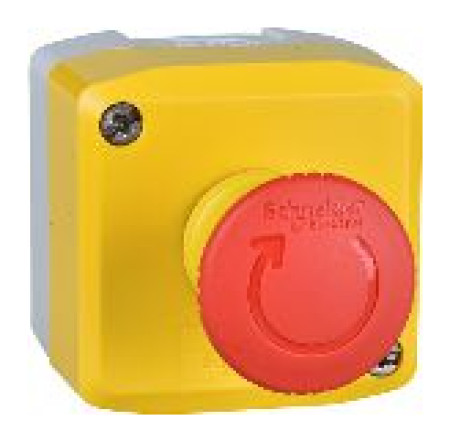

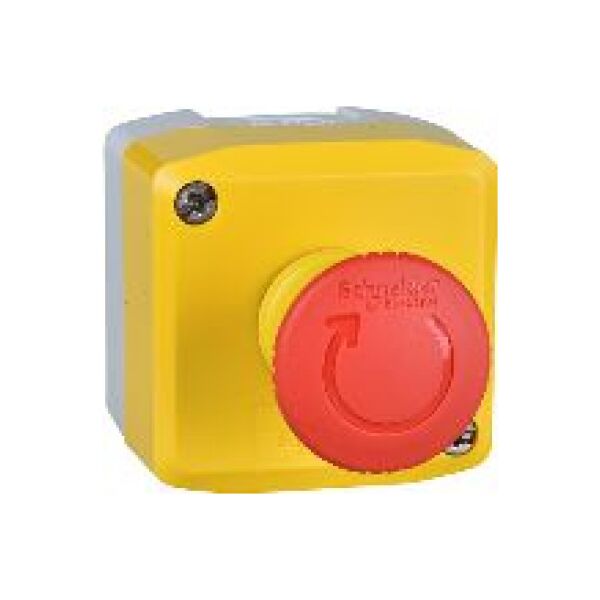

Κασέτα με κουμπί ασφαλείας στροφής 2R (XALK178F
βασικές παραμέτρους
γκάμα προϊόντων
Harmony XALK
Τύπος προϊόντος ή συστατικού
Πλήρης σταθμός ελέγχου
σύντομο όνομα της συσκευής
XALK
Σκοπός της συσκευής
Για μονάδες ελέγχου και σηματοδότησης XB5 Ø 22 mm
χρήση μενταγιόν ελέγχου
Λειτουργία διακοπής έκτακτης ανάγκης Λειτουργία τερματισμού λειτουργίας συναγερμού
χρώμα της βάσης του περιβλήματος
Ανοιχτό γκρι RAL 7035
Χρώμα καλύμματος
Κίτρινο RAL 1021
υλικό
Πολυανθρακικό
προφίλ χειριστή
1 κεφαλή κουμπιού μανιταριού
περιγραφές χειριστή
Κόκκινο, χωρίς σήμανση 2 NC
Μηδενισμός (επαναφορά)
Ξεκλείδωμα με περιστροφή
έλεγχος συνδυασμών μενταγιόν
1 κουμπί με κεφαλή κουμπιού μανιταριού. Ø 40 mm, ΚΟΚΚΙΝΟ - 2 NC χωρίς σήμανση
Λειτουργία επαφής
Αργή λειτουργία
Συμπληρωματικές παράμετροι
Είσοδος καλωδίου
1 οπή ώθησης για είσοδο καλωδίου <= 14 mm2 οπές ώθησης για στυπιοθλίπτες καλωδίων Pg 13 και ISO M20 <= 12 mm
Βάρος προϊόντος
0,194 κιλά
Αντοχή στο πλυντήριο υψηλής πίεσης
7000000 Pa στους 55 °C, 0,1 m
Αποτελεσματικό άνοιγμα
Z σύμφωνα με το EN/IEC 60947-5-1 Παράρτημα Κ
Η διαδρομή της οδήγησης
1,5 mm NC αλλαγή ηλεκτρικής κατάστασης 4,3 mm συνολική διαδρομή
Κινητήρια δύναμη
44 Ν
μηχανική αντοχή
300000 κύκλοι
συνδέσεις - τερματικά
Βιδωτοί ακροδέκτες <= 2 x 1,5 mm² με ωτίδα καλωδίου σύμφωνα με το EN/IEC 60947-1 Βιδωτοί ακροδέκτες >= 1 x 0,22 mm² χωρίς ωτίδα καλωδίου σύμφωνα με το EN/IEC 60947-1
ροπή σύσφιξης
0,8...1,2 N.m σύμφωνα με το EN/IEC 60947-1
Το σχήμα της κεφαλής της βίδας
Σταυρός Philips αρ. 1 Pozidriv 1 διάτρητος επίπεδος Ø 4 χιλ
Υλικό επαφής
Κράμα αργύρου (Ag/Ni)
Προστασία από βραχυκύκλωμα
10 Μια ασφαλειοθήκη, gG σύμφωνα με το EN/IEC 60947-5-1
ονομαστικό θερμικό ρεύμα με συναγωγή αέρα ψύξης [Ith]
10 A σύμφωνα με το EN/IEC 60947-5-1
Ονομαστική τάση μόνωσης [Ui]
600 V, βαθμός μόλυνσης: 3 σύμφωνα με το EN/IEC 60947-1
Ονομαστική τάση αντοχής παλμών [Uimp]
6 kV σύμφωνα με το EN/IEC 60947-1
Ονομαστικό ρεύμα μεταγωγής [Π.χ.]
3 A στα 240 V AC-15, A600 σύμφωνα με το EN/IEC 60947-5-16 A στα 120 V AC-15, A600 σύμφωνα με το EN/IEC 60947-5-10.1 A στα 600 V DC-13, το Q600 /IEC 60947-5-10.27 A στα 250 V DC-13, Q600 σύμφωνα με το EN/IEC 60947-5-10.55 A σε 125 V DC-13, Q600 σύμφωνα με το EN/IEC 60947-5-1602 V -15, A600 σύμφωνα με το EN/IEC 60947-5-1
ηλεκτρική αντοχή
1000000 κύκλος AC-15 στα 2 A 230 V σε 3600 κύκλους/ώρα, συντελεστής φορτίου: 0,5 σύμφωνα με το παράρτημα EN/IEC 60947-5-1 C1000000 κύκλος AC-15 στα 3 A 120 V σε 3600 κύκλους/ώρα, συντελεστής φορτίου: 0,5 σύμφωνα με το EN/IEC 60947-5-1 Παράρτημα C1000000 κύκλος AC-15 στα 4 A 24 V σε 3600 κύκλους/ώρα, συντελεστής φορτίου: 0,5 σύμφωνα με το EN/IEC 60947-5-1 Παράρτημα C1000000 σε κύκλο D0C. A 110 V σε 3600 κύκλους/ώρα, συντελεστής φορτίου: 0,5 σύμφωνα με το EN/IEC 60947-5-1 παράρτημα C1000000 κύκλος DC-13 σε 0,5 A 24 V σε 3600 κύκλους/ώρα, συντελεστής φορτίου: 0,5 σύμφωνα με το EN/IEC 60947-1 -5-1 παράρτημα Γ
Ηλεκτρική αξιοπιστία σύμφωνα με το IEC 60947-5-4
Λ < 10exp(-8) στα 17 V και 5 mA σύμφωνα με το EN/IEC 60947-5-4Λ < 10exp(-6) στα 5 V και 1 mA σύμφωνα με το EN/IEC 60947-5-4
Εργασιακό περιβάλλον
Προστατευτικό κάλυμμα
Θ
Θερμοκρασία περιβάλλοντος για αποθήκευση
-40...70 °C
θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής
-40...70 °C
κατηγορία υπέρτασης
Κλάση 2 σύμφωνα με το IEC 60536
Επίπεδο προστασίας IP
IP69IP67IP66 σύμφωνα με το IEC 60529IP69K
βαθμολογία NEMA
NEMA 13NEMA 4X
βαθμό προστασίας CI
IK03 σύμφωνα με το EN 50102
Κανόνες
JIS C 4520EN/IEC 60947-1EN/ISO 13850EN/IEC 60947-5-1IEC 60364-5-53EN/IEC 60947-5-4CSA C22.2 Αρ. 14UL 508EN/IEC 60947-5-102
πιστοποιητικά προϊόντων
CSAUL στη λίστα
Αντοχή σε κραδασμούς
5 gn (f = 12...500 Hz) σύμφωνα με το IEC 60068-2-6
Αντοχή κραδασμών
30 gn (διάρκεια = 18 ms) για επιτάχυνση ημιτονοειδούς σύμφωνα με το IEC 60068-2-2750 gn (διάρκεια = 11 ms) για επιτάχυνση ημιτονοειδούς σύμφωνα με το IEC 60068-2-27
Προσφορά βιώσιμης ανάπτυξης
Κατάσταση προσφοράς βιωσιμότητας
Οικολογικό προϊόν Green Premium{Type} Κασέτες ελέγχου
