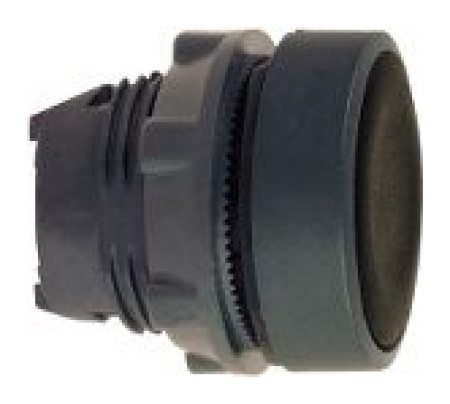

Μαύρο κουμπί με επαναφορά ελατηρίου (ZB5AA2)
Βασικές παράμετροι
γκάμα προϊόντων
Harmony XB5
Τύπος προϊόντος ή συστατικού
Κεφαλή κουμπιού χωρίς οπίσθιο φωτισμό
σύντομο όνομα της συσκευής
ΖΒ5
Υλικό σχάρας
Πλαστική ύλη
Διάμετρος τοποθέτησης
22 mm
Πωλήσεις κατά τον αδιαίρετο αριθμό
1
Το σχήμα της κεφαλής του στοιχείου σηματοδότησης
Γύρω
Τύπος στοιχείου κίνησης
Αυτόματη επιστροφή
Τύπος στοιχείου οδήγησης
Μαύρο εσωτερικό χωρίς σήμανση
Συμπληρωματικές παράμετροι
Συνολικό πλάτος CAD
29 χιλιοστά
Συνολικό ύψος CAD
29 χιλιοστά
Συνολικό βάθος CAD
28 mm
Βάρος προϊόντος
0,018 κιλά
μηχανική αντοχή
10000000 κύκλοι
όνομα σταθμού
XALD 1...5 εγκοπέςXALK 2...5 εγκοπές
κωδικός ηλεκτρικής σύνθεσης
C1 για <= 9 επαφές με χρήση μονών μπλοκ στην μπροστινή τοποθέτηση C2 για <= 9 επαφές με χρήση μονών ή διπλών μπλοκ στην μπροστινή βάση στήριξης C11 για <= 3 επαφών με χρήση μονών μπλοκ στην μπροστινή βάση στήριξης C15 για 1 επαφές με χρήση μονών μπλοκ μπροστά μπροστινή τοποθέτησηSF1 για <= 3 επαφές που χρησιμοποιούν μεμονωμένα μπλοκ στην μπροστινή τοποθέτησηSR1 για <= 3 επαφές που χρησιμοποιούν μονά μπλοκ στην πίσω τοποθέτηση
Εργασιακό περιβάλλον
Προστατευτικό κάλυμμα
Θ
Θερμοκρασία περιβάλλοντος για αποθήκευση
-40...70 °C
θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής
-40...70 °C
κατηγορία υπέρτασης
Κλάση 2 σύμφωνα με το IEC 60536
Επίπεδο προστασίας IP
IP69IP67IP66 σύμφωνα με το IEC 60529IP69K
βαθμολογία NEMA
NEMA 13NEMA 4X
Αντοχή στο πλυντήριο υψηλής πίεσης
7000000 Pa στους 55 °C, απόσταση: 0,1 m
βαθμό προστασίας CI
IK03 σύμφωνα με το IEC 50102
Κανόνες
UL 508JIS C 4520EN/IEC 60947-1EN/IEC 60947-5-4EN/IEC 60947-5-1CSA C22.2 Αρ. 14
πιστοποιητικά προϊόντων
DNVCSALROS (Μητρώο αποστολής Lloyds) BVGLRINAUL στη λίστα
Αντοχή κραδασμών
30 gn (διάρκεια = 18 ms) για επιτάχυνση ημιτονοειδούς σύμφωνα με το IEC 60068-2-2750 gn (διάρκεια = 11 ms) για επιτάχυνση ημιτονοειδούς σύμφωνα με το IEC 60068-2-27
Αντοχή σε κραδασμούς
5 gn (f = 2...500 Hz) σύμφωνα με το IEC 60068-2-6
Όροι εγγύησης
Περίοδος
18 μηνώνΔίσκοι κουμπιών ελέγχου {Type}
