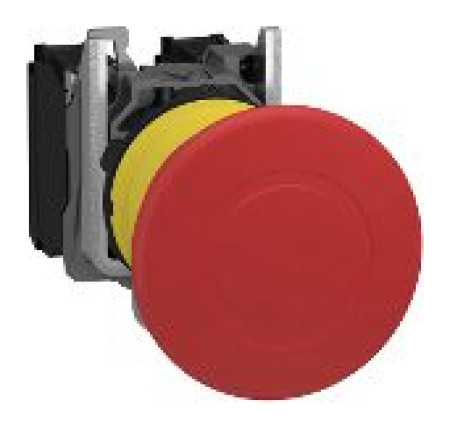

Κουμπί μανιτάρι 22mm κόκκινο 1Z 1R (XB5AT845)
Βασικές παράμετροι
γκάμα προϊόντων
Harmony XB5
Τύπος προϊόντος ή συστατικού
Πλήρες κουμπί διακοπής συναγερμού
σύντομο όνομα της συσκευής
XB5
Υλικό σχάρας
Πλαστική ύλη
Υλικό της φλάντζας στερέωσης
Πλαστική ύλη
Διάμετρος τοποθέτησης
22 mm
Πωλήσεις κατά τον αδιαίρετο αριθμό
1
Το σχήμα της κεφαλής του στοιχείου σηματοδότησης
Γύρω
Τύπος στοιχείου οδήγησης
Δράση καστάνιας και κλειδώματος
Μηδενισμός (επαναφορά)
Σπρώξιμο-τράβηγμα
Τύπος στοιχείου οδήγησης
Κόκκινο μανιτάρι Ø 40 mm Χωρίς σήμανση
τον τύπο και τη διαμόρφωση των επαφών
1 NC1 NO + 1 NC
Λειτουργία επαφής
Αργή λειτουργία
συνδέσεις - τερματικά
Βιδωτοί ακροδέκτες: <= 2 x 1,5 mm² με ωτίδα καλωδίου σύμφωνα με το EN 60947-1 Βιδωτοί ακροδέκτες: >= 1 x 0,22 mm² χωρίς ωτίδα καλωδίου σύμφωνα με το EN 60947-1
Συμπληρωματικές παράμετροι
ύψος
43 χιλ
Πλάτος
40 χλστ
βάθος
82 χιλιοστά
Περιγραφή των τερματικών ISO σύμφωνα με το αρ
(11-12)NC(13-14)NO
Βάρος προϊόντος
0,076 kg0,065 kg
Αντοχή στο πλυντήριο υψηλής πίεσης
7000000 Pa στους 55 °C, απόσταση: 0,1 m
σκοπό των επαφών
Τυπικές επαφές
Αποτελεσματικό άνοιγμα
Z ενεργό άνοιγμα σύμφωνα με το EN/IEC 60947-5-1 Παράρτημα Κ
Η διαδρομή της οδήγησης
1,5 mm (αλλαγή ηλεκτρικής κατάστασης NC) 2,6 mm (ΧΩΡΙΣ αλλαγή ηλεκτρικής κατάστασης) 4,3 mm (ολική διαδρομή)
Κινητήρια δύναμη
50Ν
μηχανική αντοχή
300000 κύκλοι
ροπή σύσφιξης
0,8...1,2 N.m σύμφωνα με το EN 60947-1
Το σχήμα της κεφαλής της βίδας
Σταυροκεφαλή συμβατή με κατσαβίδι Philips Νο. 1 Σταυροκεφαλή συμβατή με κατσαβίδι Pozidriv No.
Υλικό επαφής
Κράμα αργύρου (Ag/Ni)
Προστασία από βραχυκύκλωμα
10 Μια ασφαλειοθήκη τύπου gG σύμφωνα με το EN/IEC 60947-5-1
ονομαστικό θερμικό ρεύμα με συναγωγή αέρα ψύξης [Ith]
10 A σύμφωνα με το EN/IEC 60947-5-1
Ονομαστική τάση μόνωσης [Ui]
600 V (βαθμός μόλυνσης: 3) σύμφωνα με το EN 60947-1
Ονομαστική τάση αντοχής παλμών [Uimp]
6 kV σύμφωνα με το EN 60947-1
Ονομαστικό ρεύμα μεταγωγής [Π.χ.]
3 A στα 240 V, AC-15, A600 σύμφωνα με το EN/IEC 60947-5-16 A στα 120 V, AC-15, A600 σύμφωνα με το EN/IEC 60947-5-10.1 A στα 600 V, DC-13, Q600 σύμφωνα με το EN/IEC 60947-5-10.27 A στα 250 V, DC-13, Q600 σύμφωνα με το EN/IEC 60947-5-10.55 A στα 125 V, DC-13, Q600 σύμφωνα με το EN/IEC 60947-5-10.55 A 11.2 A στα 600 V, AC-15, A600 σύμφωνα με το EN/IEC 60947-5-1
ηλεκτρική αντοχή
1000000 κύκλος, AC-15, 2 A στα 230 V, ταχύτητα λειτουργίας: 3600 κύκλος/ώρα, συντελεστής φορτίου: 0,5 σύμφωνα με το EN/IEC 60947-5-1 παράρτημα C1000000 κύκλος, AC-15, 3 A στα 120 V, ταχύτητα ταχύτητα λειτουργίας: 3600 κύκλοι/ώρα, συντελεστής φορτίου: 0,5 σύμφωνα με το EN/IEC 60947-5-1 παράρτημα C1000000 κύκλοι, AC-15, 4 A στα 24 V, ταχύτητα εργασίας: 3600 κύκλοι/ώρα, συντελεστής φορτίου: 0,5 σύμφωνα με EN /IEC 60947-5-1 παράρτημα κύκλος C1000000, DC-13, 0,2 A στα 110 V, ταχύτητα λειτουργίας: 3600 κύκλος/ώρα, συντελεστής φορτίου: 0,5 σύμφωνα με το EN/IEC 60947-5-1 παράρτημα C1000000 κύκλος, 13 , 0,5 A στα 24 V, ταχύτητα λειτουργίας: 3600 κύκλοι/ώρα, συντελεστής φορτίου: 0,5 σύμφωνα με το EN/IEC 60947-5-1 παράρτημα C
Ηλεκτρική αξιοπιστία σύμφωνα με το IEC 60947-5-4
Λ < 10exp(-6) στα 5 V, 1 mA σε καθαρό περιβάλλον σύμφωνα με το EN/IEC 60947-5-4Λ < 10exp(-8) στα 17 V, 5 mA σε καθαρό περιβάλλον σύμφωνα με το EN/IEC 60947- 5-4
Εργασιακό περιβάλλον
Προστατευτικό κάλυμμα
Θ
Θερμοκρασία περιβάλλοντος για αποθήκευση
-40...70 °C
θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής
-40...70 °C
κατηγορία υπέρτασης
Κλάση 2 σύμφωνα με το IEC 60536
Επίπεδο προστασίας IP
IP69IP67IP66 σύμφωνα με το IEC 60529IP69K
βαθμολογία NEMA
NEMA 13NEMA 4X
βαθμό προστασίας CI
IK03 σύμφωνα με το IEC 50102
Κανόνες
EN/IEC 60204-1EN/IEC 60947-5-1UL 508CSA C22.2 No.
πιστοποιητικά προϊόντων
UL καταχωρημένο RINAGLLROS (Μητρώο ναυτιλίας Lloyds) BVCSADNV
Αντοχή σε κραδασμούς
5 gn 2...500 Hz IEC 60068-2-6
Αντοχή σε κραδασμούς
30 gn (διάρκεια = 18 ms) για επιτάχυνση ημιτονοειδούς σύμφωνα με το IEC 60068-2-2750 gn (διάρκεια = 11 ms) για επιτάχυνση ημιτονοειδούς σύμφωνα με το IEC 60068-2-27
Προσφορά βιώσιμης ανάπτυξης
Κατάσταση προσφοράς βιωσιμότητας
Οικολογικό προϊόν Green Premium{Type} Κουμπιά μανιταριών
