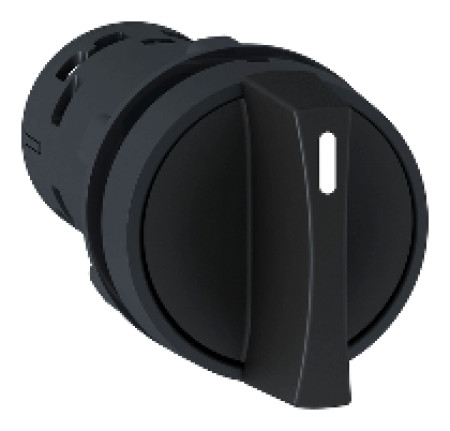

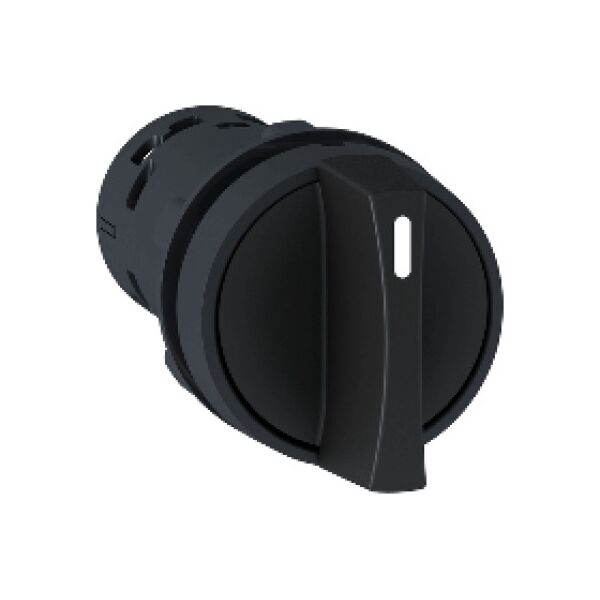

Διακόπτης Ø22, μαύρη τυπική λαβή, 3 θέσεων - XB7ND33
Οικογένεια προϊόντων
Harmony XB7
Τύπος προϊόντος
Συμπαγής διακόπτης
Σύντομη περιγραφή
XB7
Διάμετρος τοποθέτησης
22 mm
Πώληση αδιαίρετου αριθμού
10
Βάρος προϊόντος
0,026 κιλά
Επίπεδο προστασίας IP
IP65 (εμπρός) σύμφωνα με το IEC 60529 IP20 (πίσω) σύμφωνα με το IEC 60529
Σχήμα κεφαλιού
Γύρω
Τύπος χειριστή
Σταθερός
Προφίλ του στοιχείου οδήγησης
Μαύρος
Θέση του στοιχείου οδήγησης
3 θέσεις +/- 45°
Τύπος και σύνθεση επαφής
2 ΟΧΙ
Αποτελεσματικό άνοιγμα
Χωρίς άνοιγμα για θετική τάση
Συμπληρωματικές Παράμετροι
Συνολικό πλάτος CAD
29 χιλιοστά
Συνολικό ύψος CAD
29 χιλιοστά
Συνολικό βάθος CAD
68,5 χλστ
Περιγραφή των τερματικών ISO 1
(13-14)ΟΧΙ (23-24)ΑΡ
Εγκατάσταση συσκευών
Τρύπα στερέωσης: Ø 22,5 mm (22,3 + 0,4/0) σύμφωνα με το EN/IEC 60947-1
Κέντρο στερέωσης
>= 30 x 40 mm σε βοηθητικό πάνελ, πλαστικό, πάχος: 2...6 mm >= 30 x 40 mm σε βοηθητικό πάνελ, μέταλλο, πάχος: 1...6 mm
Διόρθωση
Συνιστώμενη ροπή παξιμαδιού στερέωσης: 2,2 N.m (+/- 0,2 N.m)
Λειτουργία επαφής
Αργή λειτουργία
Μηχανική αντοχή
300000 κύκλοι
Τύπος σφιγκτήρων
Βιδωτοί ακροδέκτες: 1 x 0,34...2 x 2,5 mm² χωρίς ωτίδα καλωδίου σύμφωνα με το EN/IEC 60947-1 Βιδωτοί ακροδέκτες: <= 2 x 1,5 mm² με ωτίδα καλωδίου σύμφωνα με το EN/IEC 60947-1
Ροπή σύσφιξης
0,8...1,2 N.m σύμφωνα με το EN 60947-1
Το σχήμα της κεφαλής της βίδας
Διάτρητη κεφαλή συμβατή με επίπεδο κατσαβίδι Ø 5,5 mm Διάτρητη κεφαλή συμβατή με επίπεδο κατσαβίδι Ø 4 mm Σταυροκεφαλή συμβατή με κατσαβίδι Pozidriv No. 1 Σταυροκεφαλή συμβατή με κατσαβίδι Philips No. 1 κατσαβίδι
Προστασία από βραχυκύκλωμα
4 Ασφαλειοθήκη τύπου gG σύμφωνα με το EN/IEC 60947-5-1
[Ui] ονομαστική τάση μόνωσης
250 V (βαθμός ρύπανσης: 3) σύμφωνα με το EN/IEC 60947-1
[Uimp] ονομαστική τάση αντοχής παλμών
4 kV σύμφωνα με το EN/IEC 60947-1
[Δηλ.] ονομαστικό ρεύμα λειτουργίας
0,6 A στα 120 V, AC-14, D300 σύμφωνα με το EN/IEC 60947-5-1 0,3 A στα 240 V, AC-14, D300 σύμφωνα με το EN/IEC 60947-5-1 0,22 A στα 125 V, DC 13, R300 σύμφωνα με το EN/IEC 60947-5-1 0,1 A στα 250 V, DC-13, R300 σύμφωνα με το EN/IEC 60947-5-1
Ηλεκτρική αξιοπιστία IEC 60947-5-4
Λ < 10exp(-6) στα 17 V, 5 mA σύμφωνα με το IEC 60947-5-4
Εργασιακό περιβάλλον
Προστατευτικό αποτέλεσμα
Θ
Θερμοκρασία περιβάλλοντος για αποθήκευση
-40...70 °C
Θερμοκρασία περιβάλλοντος για εργασία
-25...70 °C
Κατηγορία προστασίας από ηλεκτροπληξία
Κλάση II σύμφωνα με το IEC 61140
βαθμολογία NEMA
NEMA 3 σύμφωνα με UL 50 E NEMA 12 σύμφωνα με UL 50 E
Κανόνες
EN/IEC 60947-1 EN/IEC 60947-5-1 JIS C 4520 UL 508 CSA C22.2 No. 14
Αντοχή σε κραδασμούς
5 gn (f = 2...500 Hz) σύμφωνα με το IEC 60068-2-6
Αντοχή κραδασμών
30 gn (διάρκεια = 18 ms) για επιτάχυνση μισού ημιτονοειδούς κύματος σύμφωνα με το IEC 60068-2-27 50 gn (διάρκεια = 11 ms) για επιτάχυνση μισού ημιτονοειδούς κύματος σύμφωνα με το IEC 60068-2-27 {Type}Περιστροφικοί διακόπτες
