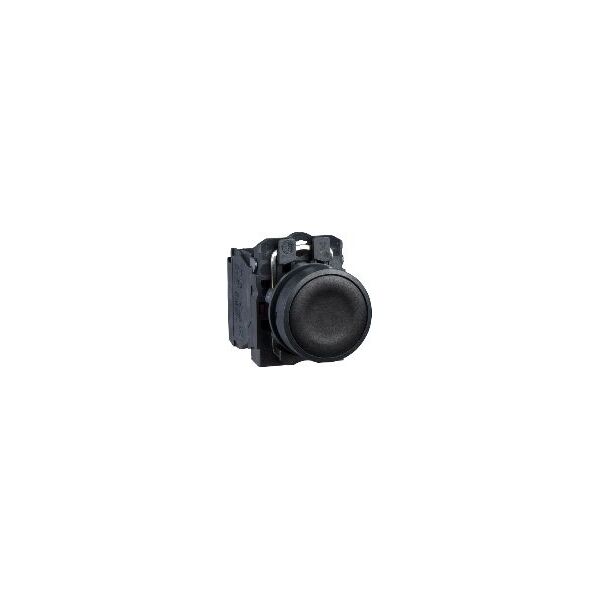

Przycisk sterowniczy 22mm czarny z samopowrotem 1Z (XB5AA21)
Parametry podstawowe
Gama produktów
Harmony XB5
Typ produktu lub komponentu
Kompletny przycisk
skrócona nazwa urządzenia
XB5
Materiał maskownicy
Plastik
Materiał kołnierza mocującego
Plastik
Średnica montażowa
22 mm
Sprzedaż zgodnie z niepodzielną liczbą
1
Kształt główki elementu sygnalizacyjnego
Okrągły
Typ elementu napędowego
Samoczynny powrót
Rodzaj elementu napędowego
Czarny kryty nieoznaczony
typ i konfiguracja styków
1 NO
Działanie styków
Działanie wolne
przyłącza - zaciski
Zaciski śrubowe : <= 2 x 1,5 mm² z końcówką kablową zgodnie z EN/IEC 60947-1Zaciski śrubowe : 1 x 0.22...2 x 2.5 mm² bez końcówki kablowej zgodnie z EN/IEC 60947-1
Parametry uzupełniające
wysokość
42 mm
Szerokość
30 mm
głębokość
52 mm
Opis zacisków ISO zgodnie z n°1
(13-14)NO
Masa produktu
0.037 kg
Odporność na myjkę wysokociśnieniową
7000000 Pa w 55 °C,odległość: 0.1 m
przeznaczenie styków
Styki standardowe
Skuteczne otwarcie
Bez skuteczne otwarcie
Droga ruchu napędu
2.6 mm (NO zmiana stanu elektrycznego)4.3 mm (skok całkowity)
Siła napędowa
3.8 N (NO zmiana stanu elektrycznego)
trwałość mechaniczna
10000000 cykl
moment dokręcania
0.8...1.2 N.m zgodnie z EN 60947-1
Kształt łba śruby
Krzyżak główka zgodny z Philips nr 1 śrubokrętKrzyżak główka zgodny z Pozidriv No 1 śrubokrętPerforowany główka zgodny z płaska Ø 4 mm śrubokrętPerforowany główka zgodny z płaska Ø 5.5 mm śrubokręt
Materiał styków
Stop srebra (Ag/Ni)
Zabezpieczenie przeciwzwarciowe
10 A kaseta bezpiecznika typ gG zgodnie z EN/IEC 60947-5-1
znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]
10 A zgodnie z EN/IEC 60947-5-1
Znamionowe napięcie izolacji [Ui]
600 V (stopień zanieczyszczenia: 3) zgodnie z EN/IEC 60947-1
Znamionowe napięcie udarowe wytrzymywane [Uimp]
6 kV zgodnie z EN/IEC 60947-1
Znamionowy prąd łączeniowy [Ie]
3 A w 240 V, AC-15, A600 zgodnie z EN/IEC 60947-5-16 A w 120 V, AC-15, A600 zgodnie z EN/IEC 60947-5-10.1 A w 600 V, DC-13, Q600 zgodnie z EN/IEC 60947-5-10.27 A w 250 V, DC-13, Q600 zgodnie z EN/IEC 60947-5-10.55 A w 125 V, DC-13, Q600 zgodnie z EN/IEC 60947-5-11.2 A w 600 V, AC-15, A600 zgodnie z EN/IEC 60947-5-1
trwałość elektryczna
1000000 cykl, AC-15, 2 A w 230 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C1000000 cykl, AC-15, 3 A w 120 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C1000000 cykl, AC-15, 4 A w 24 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C1000000 cykl, DC-13, 0.2 A w 110 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C1000000 cykl, DC-13, 0.5 A w 24 V, prędkość robocza: 3600 cykl/h, współczynnik obciążenia: 0.5 zgodnie z EN/IEC 60947-5-1 załącznik C
Niezawodność elektryczna wg IEC 60947-5-4
Λ < 10exp(-6) w 5 V, 1 mA w czystym otoczeniu zgodnie z EN/IEC 60947-5-4Λ < 10exp(-8) w 17 V, 5 mA w czystym otoczeniu zgodnie z EN/IEC 60947-5-4
Środowisko pracy
Pokrycie ochronne
TH
Temepratura otoczenia dla przechowywania
-40...70 °C
temperatura otoczenia dla pracy urządzenia
-40...70 °C
kategoria przepięć
Klasa 2 zgodnie z IEC 60536
stopień ochrony IP
IP69IP67IP66 zgodnie z IEC 60529IP69K
Stopień ochrony NEMA
NEMA 13NEMA 4X
stopień ochrony IK
IK03 zgodnie z IEC 50102
Normy
CSA C22.2 Nr 14EN/IEC 60947-5-1EN/IEC 60947-5-4UL 508JIS C 4520EN/IEC 60947-1
certyfikaty produktu
UL w spisieCSALROS (Lloyds register of shipping)DNVBVGLRINA
Odporność na wibracje
5 gn (f = 2...500 Hz) zgodnie z IEC 60068-2-6
Odporność na wstrząsy
30 gn (czas trwania = 18 ms) dla przyspieszenie półfali sinusoidy zgodnie z IEC 60068-2-2750 gn (czas trwania = 11 ms) dla przyspieszenie półfali sinusoidy zgodnie z IEC 60068-2-27
