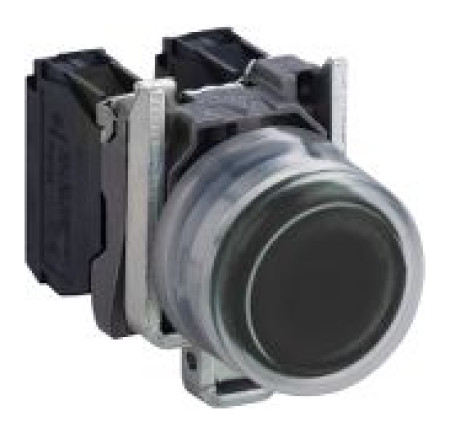

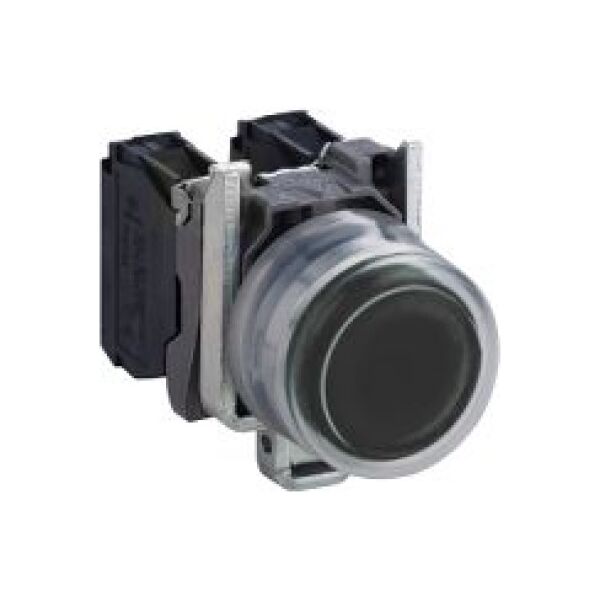

Κουμπί ελέγχου 22 mm μαύρο, με ελατήριο, οπίσθιο φωτισμό, 1Z (XB4BP21)
Βασικές παράμετροι
γκάμα προϊόντων
Harmony XB4
Τύπος προϊόντος ή συστατικού
Πλήρες κουμπί
σύντομο όνομα της συσκευής
XB4
Συμμόρφωση προϊόντος
Δεν είναι συμβατό με θήκη ετικετών
Υλικό σχάρας
Επιχρωμιωμένο μέταλλο
Υλικό της φλάντζας στερέωσης
Zamac
Διάμετρος τοποθέτησης
22 mm
Πωλήσεις κατά τον αδιαίρετο αριθμό
1
Το σχήμα της κεφαλής του στοιχείου σηματοδότησης
Γύρω
Τύπος στοιχείου κίνησης
Αυτόματη επιστροφή
Τύπος στοιχείου οδήγησης
Μαύρο προεξέχον χωρίς σημάδι
Πρόσθετες πληροφορίες σχετικά με το στοιχείο κίνησης
Διαφανές κάλυμμα
τον τύπο και τη διαμόρφωση των επαφών
1 ΟΧΙ
Λειτουργία επαφής
Αργή λειτουργία
συνδέσεις - τερματικά
Βιδωτοί ακροδέκτες: <= 2 x 1,5 mm² με ωτίδα καλωδίου σύμφωνα με το EN/IEC 60947-1 Βιδωτοί ακροδέκτες: 1 x 0,22...2 x 2,5 mm² χωρίς ωτίδα καλωδίου σύμφωνα με το EN/IEC 60947-1
Συμπληρωματικές παράμετροι
ύψος
47 χιλιοστά
Πλάτος
30 χλστ
βάθος
61 χιλιοστά
Περιγραφή των τερματικών ISO σύμφωνα με το αρ
(13-14)ΑΡΙΘ
Βάρος προϊόντος
0,082 κιλά
Αντοχή στο πλυντήριο υψηλής πίεσης
7000000 Pa στους 55 °C, απόσταση: 0,1 m
σκοπό των επαφών
Τυπικές επαφές
Αποτελεσματικό άνοιγμα
Χωρίς αποτελεσματικό άνοιγμα
Η διαδρομή της οδήγησης
2,6 mm (ΧΩΡΙΣ αλλαγή ηλεκτρικής κατάστασης) 4,3 mm (ολική διαδρομή)
Κινητήρια δύναμη
3,8 N (ΧΩΡΙΣ αλλαγή ηλεκτρικής κατάστασης)
μηχανική αντοχή
10000000 κύκλοι
ροπή σύσφιξης
0,8...1,2 N.m σύμφωνα με το EN 60947-1
Το σχήμα της κεφαλής της βίδας
Σταυροκεφαλή συμβατή με κατσαβίδι Philips Νο. 1 Σταυροκεφαλή συμβατή με κατσαβίδι Pozidriv No.
Υλικό επαφής
Κράμα αργύρου (Ag/Ni)
Προστασία από βραχυκύκλωμα
10 Μια ασφαλειοθήκη τύπου gG σύμφωνα με το EN/IEC 60947-5-1
ονομαστικό θερμικό ρεύμα με συναγωγή αέρα ψύξης [Ith]
10 A σύμφωνα με το EN/IEC 60947-5-1
Ονομαστική τάση μόνωσης [Ui]
600 V (βαθμός ρύπανσης: 3) σύμφωνα με το EN/IEC 60947-1
Ονομαστική τάση αντοχής παλμών [Uimp]
6 kV σύμφωνα με το EN/IEC 60947-1
Ονομαστικό ρεύμα μεταγωγής [Π.χ.]
3 A στα 240 V, AC-15, A600 σύμφωνα με το EN/IEC 60947-5-16 A στα 120 V, AC-15, A600 σύμφωνα με το EN/IEC 60947-5-10.1 A στα 600 V, DC-13, Q600 σύμφωνα με το EN/IEC 60947-5-10.27 A στα 250 V, DC-13, Q600 σύμφωνα με το EN/IEC 60947-5-10.55 A στα 125 V, DC-13, Q600 σύμφωνα με το EN/IEC 60947-5-10.55 A 11.2 A στα 600 V, AC-15, A600 σύμφωνα με το EN/IEC 60947-5-1
ηλεκτρική αντοχή
1000000 κύκλος AC-15 2 A 230 V 3600 κύκλοι/h 0.5 EN/IEC 60947-5-1 Παράρτημα C1000000 Κύκλος DC-13 0.2 A 110 V 3600 κύκλοι/h 0.5 EN/IEC 60947-5-1 Παράρτημα C1000000 Κύκλος AC- 15 3 A 120 V 3600 κύκλοι/ώρα 0,5 EN/IEC 60947-5-1 παράρτημα C1000000 κύκλος AC-15 4 A 24 V 3600 κύκλοι/ώρα 0,5 EN/IEC 60947-5-1 παράρτημα C1000000 AC-15 V 3600 cycles/h 0,5 EN/IEC 60947-5-1 παράρτημα Γ
Ηλεκτρική αξιοπιστία σύμφωνα με το IEC 60947-5-4
Λ < 10exp(-6) στα 5 V, 1 mA σε καθαρό περιβάλλον σύμφωνα με το EN/IEC 60947-5-4Λ < 10exp(-8) στα 17 V, 5 mA σε καθαρό περιβάλλον σύμφωνα με το EN/IEC 60947- 5-4
Εργασιακό περιβάλλον
Προστατευτικό κάλυμμα
Θ
Θερμοκρασία περιβάλλοντος για αποθήκευση
-40...70 °C
θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής
-40...70 °C
κατηγορία υπέρτασης
Κατηγορία I σύμφωνα με το IEC 60536
Επίπεδο προστασίας IP
IP67IP66 σύμφωνα με το IEC 60529
βαθμολογία NEMA
NEMA 13NEMA 4X
βαθμό προστασίας CI
IK06 IEC 50102
Κανόνες
EN/IEC 60947-1CSA C22.2 No. 14EN/IEC 60947-5-1EN/IEC 60947-5-4JIS C 4520EN/IEC 60947-5-5UL 508
πιστοποιητικά προϊόντων
GLBVDNVRINACSAUL στο LROS (νηολόγιο Lloyds ναυτιλίας)
Αντοχή σε κραδασμούς
5 gn (f = 2...500 Hz) σύμφωνα με το IEC 60068-2-6
Αντοχή κραδασμών
30 gn (διάρκεια = 18 ms) για επιτάχυνση ημιτονοειδούς σύμφωνα με το IEC 60068-2-2750 gn (διάρκεια = 11 ms) για επιτάχυνση ημιτονοειδούς σύμφωνα με το IEC 60068-2-27{Type} Κουμπιά ελέγχου
