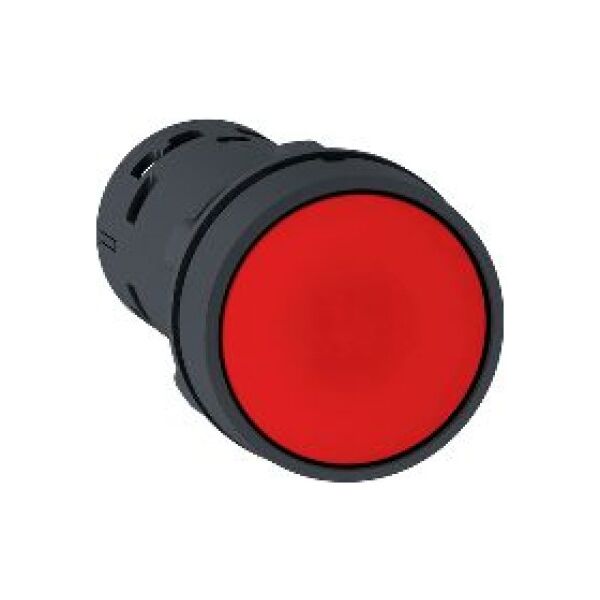

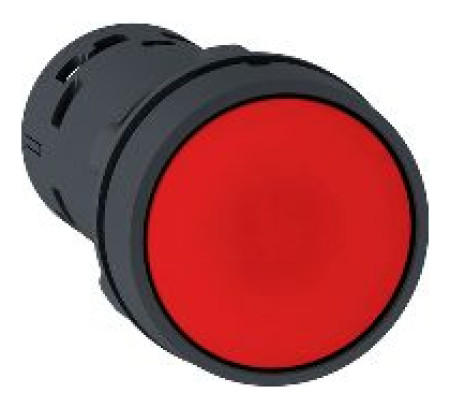

Κουμπί ελέγχου 22mm κόκκινο με επαναφορά ελατηρίου 1Z 1R (XB7NA45)
Βασικές παράμετροι
γκάμα προϊόντων
Harmony XB7
Τύπος προϊόντος ή συστατικού
Μονολιθικό συμπαγές κουμπί
σύντομο όνομα της συσκευής
XB7
Διάμετρος τοποθέτησης
22 mm
Πωλήσεις κατά τον αδιαίρετο αριθμό
10
Επίπεδο προστασίας IP
IP20 (πίσω) σύμφωνα με το IEC 60529IP65 (εμπρός) σύμφωνα με το IEC 60529
Το σχήμα της κεφαλής του στοιχείου σηματοδότησης
Γύρω
Τύπος στοιχείου κίνησης
Αυτόματη επιστροφή
Τύπος στοιχείου οδήγησης
Κόκκινο εσωτερικό Χωρίς σήμανση
τον τύπο και τη διαμόρφωση των επαφών
1 NC + 1 NO
συνδέσεις - τερματικά
Βιδωτοί ακροδέκτες: <= 2 x 1,5 mm² με ωτίδα καλωδίου σύμφωνα με το EN/IEC 60947-1 Βιδωτοί ακροδέκτες: 1 x 0,34...2 x 2,5 mm² χωρίς ωτίδα καλωδίου σύμφωνα με το EN/IEC 60947-1
Συμπληρωματικές παράμετροι
Συνολικό πλάτος CAD
29 χιλιοστά
Συνολικό ύψος CAD
29 χιλιοστά
Συνολικό βάθος CAD
51,5 χλστ
Περιγραφή των τερματικών ISO σύμφωνα με το αρ
(21-22)NC(13-14)NO
Βάρος προϊόντος
0,021 κιλά
Εγκατάσταση της συσκευής
Τρύπα στερέωσης: Ø 22,5 mm (22,3 + 0,4/0) σύμφωνα με το EN/IEC 60947-1
Κέντρο στερέωσης
>= 30 x 40 mm για βοηθητικό πάνελ, μέταλλο, πάχος: 1...6 mm >= 30 x 40 mm για βοηθητικό πάνελ, πλαστικό, πάχος: 2...6 mm
Μέθοδος στερέωσης
Παξιμάδι στερέωσης κάτω από την κεφαλή συνιστώμενη ροπή: 2...2,4 N.m
Λειτουργία επαφής
Αργή λειτουργία
Αποτελεσματικό άνοιγμα
Με ενεργό άνοιγμα επαφής NC σύμφωνα με το EN/IEC 60947-5-1 Παράρτημα Κ
μηχανική αντοχή
1000000 κύκλοι
ροπή σύσφιξης
0,8...1,2 N.m σύμφωνα με το EN 60947-1
Το σχήμα της κεφαλής της βίδας
Σταυροκεφαλή συμβατή με JIS No. 1 κατσαβίδι Σταυροκεφαλή συμβατή με Philips No. 1 screwdriver Σταυροκεφαλή συμβατή με κατσαβίδι Pozidriv No.
Προστασία από βραχυκύκλωμα
4 Ασφαλειοθήκη τύπου gG σύμφωνα με το EN/IEC 60947-5-1
Ονομαστική τάση μόνωσης [Ui]
250 V (βαθμός ρύπανσης: 3) σύμφωνα με το EN/IEC 60947-1
Ονομαστική τάση αντοχής παλμών [Uimp]
4 kV σύμφωνα με το EN/IEC 60947-1
Ονομαστικό ρεύμα μεταγωγής [Π.χ.]
0,1 A στα 250 V, DC-13, R300 σύμφωνα με το EN/IEC 60947-5-10,22 A στα 125 V, DC-13, R300 σύμφωνα με το EN/IEC 60947-5-10,3 A στα 240 V, AC-14, D300 σύμφωνα με το EN/IEC 60947-5-10.6 A στα 120 V, AC-14, D300 σύμφωνα με το EN/IEC 60947-5-1
ηλεκτρική αντοχή
1000000 κύκλος, DC-13, 0,3 A στα 24 V, ταχύτητα λειτουργίας: 216000 cyc/mn, συντελεστής φορτίου: 0,5 σύμφωνα με το EN/IEC 60947-5-1 παράρτημα C1000000 κύκλος, AC-15, 0,03 V, ταχύτητα 2 λειτουργίας: 216000 κυκλ./mn, συντελεστής φόρτισης: 0,5 σύμφωνα με το EN/IEC 60947-5-1 παράρτημα Κύκλος C1000000, AC-15, 0,09 A στα 240 V, ταχύτητα εργασίας: 108000 κυκλ./mn, συντελεστής φορτίου 5 σύμφωνα με EN0. /IEC 60947-5-1 Παράρτημα Γ
Ηλεκτρική αξιοπιστία σύμφωνα με το IEC 60947-5-4
Λ <= 10exp(-6) στα 17 V, 5 mA σύμφωνα με το EN/IEC 60947-5-4
Εργασιακό περιβάλλον
Προστατευτικό κάλυμμα
Θ
Θερμοκρασία περιβάλλοντος για αποθήκευση
-40...70 °C
θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής
-25...70 °C
κατηγορία υπέρτασης
Κλάση 2 σύμφωνα με το IEC 61140
βαθμολογία NEMA
NEMA 12 σύμφωνα με UL 50 ENEMA 3 σύμφωνα με UL 50 E
Κανόνες
UL 508EN/IEC 60947-1EN/IEC 60947-5-1JIS C 4520CSA C22.2 Αρ. 14
πιστοποιητικά προϊόντων
GOSTCCC
Αντοχή σε κραδασμούς
5 gn (f = 2...500 Hz) σύμφωνα με το IEC 60068-2-6
Αντοχή κραδασμών
30 gn (διάρκεια = 18 ms) για επιτάχυνση ημιτονοειδούς σύμφωνα με το IEC 60068-2-2750 gn (διάρκεια = 11 ms) για επιτάχυνση ημιτονοειδούς σύμφωνα με το IEC 60068-2-27
Προσφορά βιώσιμης ανάπτυξης
Κατάσταση προσφοράς βιωσιμότητας
Το προϊόν δεν έχει επισημανθεί ως Green Premium
