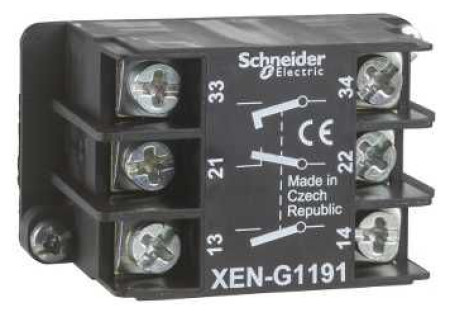

Βοηθητική επαφή 2Z 1R μπροστινή τοποθέτηση (XENG1191)
Βασικές παράμετροι Σειρά προϊόντων Harmony XAC Τύπος προϊόντος ή εξαρτήματος Μπλοκ επαφής Όνομα εξαρτήματος XENG Τύπος ηλεκτρικού κυκλώματος Εφαρμογή μπλοκ επαφής 2 ταχυτήτων Τύπος μπλοκ επαφής Μονός Τύπος στοιχείου κίνησης Επιστροφή ελατηρίου Συμβατότητα προϊόντος Μπροστινή τοποθέτηση Ενέργεια επαφή Αργή δράση Μετατόπιση Πρόσθετες παράμετροι Συνδέσεις - ακροδέκτες Βιδωτοί ακροδέκτες, χωρητικότητα μεταγωγής: 1 x 0,5...1 x 2,5 mm² χωρίς ωτίο καλωδίου Βιδωτοί ακροδέκτες, χωρητικότητα μεταγωγής: 1 x 0,5...2 x 1,5 mm² με ωτίδα καλωδίου Ανθεκτικότητα μηχανική 1000000 κύκλοι Ονομασία κωδικού επαφής A600 AC-15, Ue = 240 V, Ie = 3 A σύμφωνα με το IEC 60947-5-1 προσθήκη AA600 AC-15, Ue = 600 V, Ie = 1,2 A σύμφωνα με το IEC 60947-5- 1 πρόσθετο AQ600 DC-13, Ue = 250 V, Ie = 0,27 A σύμφωνα με το παράρτημα IEC 60947-5-1 AQ600 DC-13, Ue = 600 V, Ie = 0,1 A σύμφωνα με το παράρτημα IEC 60947-5-1 A Ονομαστικό θερμικό ρεύμα [Ith] 10 A Ονομαστική μόνωση τάση [Ui] 600 V (βαθμός ρύπανσης: 3) σύμφωνα με το IEC 60947-1 Ονομαστική τάση αντοχής σε παλμούς [Uimp] 6 kV σύμφωνα με το IEC 60947-1 Αντίσταση μεταξύ ακροδεκτών <= 25 MΩ Δύναμη κίνηση 18 N Προστασία βραχυκυκλώματος 10 Προστασία ασφάλειας από ασφάλεια τύπου CARTRIDGE gG Ονομαστική ισχύς σε W 40 W DC-13 για 1000000 κύκλους, ταχύτητα λειτουργίας = 60 c./min στα 120 V, συντελεστής φορτίου = 0,5 (φορτίο σύνθετης αντίστασης) σύμφωνα με την προσθήκη IEC 60947-5-1 C48 W DC-13 για 1000000 κύκλους, ταχύτητα λειτουργίας = 60 c./min στα 48 V, συντελεστής φορτίου = 0,5 (φορτίο σύνθετης αντίστασης) σύμφωνα με το IEC 60947-5-1 προσθήκη C65 W DC-13 για 1000000 κύκλους, ταχύτητα λειτουργίας = 60 c./min στα 24 V, συντελεστής φορτίου = 0,5 (φορτίο σύνθετης αντίστασης) σύμφωνα με το IEC 60947-5-1 παράρτημα C Περιγραφή τερματικού ISO σύμφωνα με n°1 (13-14)NO(21-22) )NC(33 -34)NO_CL Βάρος προϊόντος 0,04 kg Περιβάλλον λειτουργίας Πρότυπα EN/IEC 60947-5-1UL 508CSA C22.2 No. 14 Θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής -25...70 °C Θερμοκρασία περιβάλλοντος για αποθήκευση -40.. .70 ° C Αντοχή σε κραδασμούς 15 gn (f = 10...500 Hz) σύμφωνα με το IEC 60068-2-6 Αντοχή κραδασμών 100 gn σύμφωνα με το IEC 60068-2-27 Κατηγορία υπέρτασης Κατηγορία 2 κατά IEC 61140 {Type} Βοηθητικές επαφές
