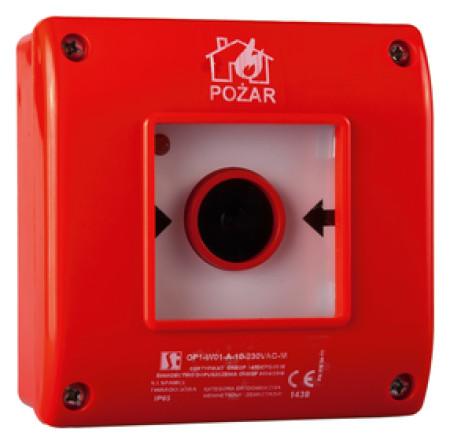

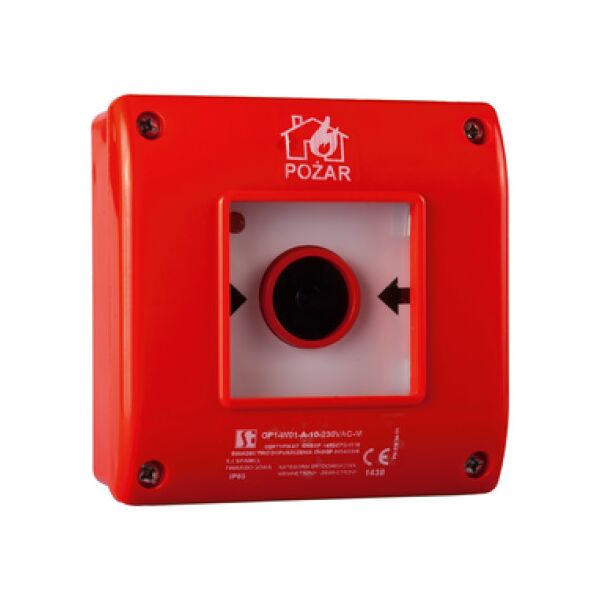

Χειροκίνητο σημείο κλήσης πυρκαγιάς A n/t OP1 1NO 1NC 230V OP1-W01-A11-230
Τύπος Α
Το χειροκίνητο σημείο κλήσης πυρκαγιάς OP1 προορίζεται για χρήση σε δημόσιους βιομηχανικούς χώρους
Κατασκευάζεται σε δύο εκδόσεις: σε εσοχή και πάνω από γύψο
Κάθε έκδοση προσφέρεται σε δύο τύπους: Α και Β
Το OP1 τύπου A σε κατάσταση συναγερμού απαιτεί μόνο σπάσιμο του γυαλιού, το οποίο απελευθερώνει το κουμπί
Στο OP1 τύπου B, αφού σπάσετε το τζάμι, πατήστε το κουμπί αυτόματης επιστροφής
Σε κάθε περίβλημα μπορούν να εγκατασταθούν τρεις διακόπτες SP22-10 (κάνω επαφή) ή SP22-01 (διάλειμμα).
Επιπλέον, κάθε έκδοση μπορεί να εξοπλιστεί με μια δίοδο που μπορεί να συνδεθεί σε διακόπτη ή απευθείας στο σύστημα συναγερμού μιας δεδομένης εγκατάστασης.
Το σήμα ενεργοποιείται και αποστέλλεται σπάζοντας το τζάμι (τύπου Α) ή σπάζοντας το τζάμι και πατώντας το κουμπί αυτόματης επιστροφής (τύπου Β)
Η κατάσταση συναγερμού επαναφέρεται με την αντικατάσταση του εύθραυστου στοιχείου (γυαλί - αριθμός παραγγελίας PPOŻ-5701).
Το προϊόν συμμορφώνεται με το πρότυπο PN-EN 54-11
Νο 0654/2009 πιστοποιητικό εισαγωγής
Πιστοποιητικό συμμόρφωσης ΕΚ Αρ. 1438/CPD/0130
Κανονικά ανοιχτό κύκλωμα: κατάσταση βραχυκυκλώματος (κλειστό κύκλωμα) εμφανίζεται μετά την τοποθέτηση του καλύμματος με γυαλί - το κουμπί είναι πατημένο
η κατάσταση ανοίγματος (ανοικτό κύκλωμα) εμφανίζεται μετά την αποσυναρμολόγηση του καλύμματος με το γυαλί ή μετά το σπάσιμο του γυαλιού - το κουμπί δεν πατιέται
Διακοπή κυκλώματος: η κατάσταση βραχυκυκλώματος και ανοίγματος είναι αντίθετη από το κύκλωμα κατασκευής
Τεχνικά στοιχεία:
Ονομαστική τάση μόνωσης Ui
500V
Ονομαστικό συνεχές ρεύμα Iu=Ith
10Α
Ονομαστικό ρεύμα μεταγωγής Π.χ. στην κατηγορία AC-15
2,5A (230V)1,6A (400/500V)
Ονομαστικό ρεύμα λειτουργίας Δηλ. στην κατηγορία DC-13
4A (24V) 1A (110V) 0,25A (220V)
Βαθμός προστασίας
IP65
Διατομή των καλωδίων σύνδεσης
2× 1...2,5 mm² (μονόσυρμα) 2× 0,75...1,5 mm² (κλώνος)
Περιεχόμενα:
PPOŻ-5701P01 γυαλί
Διακόπτης με κανονικά ανοιχτό κύκλωμα (10), πράσινο χρώμα ΝΟ
Διακόπτης με επαφή διακοπής (01), κόκκινο χρώμα NC
Πλακέτα αντίστασης
