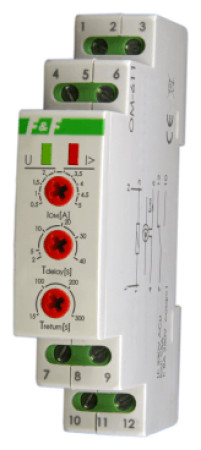

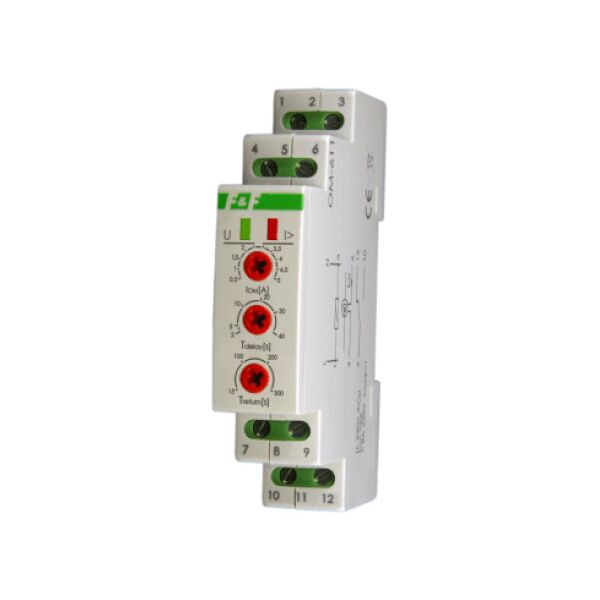

Περιοριστές κατανάλωσης ρεύματος για συνεργασία με μετασχηματιστή ρεύματος - OM-611
Προβλεπόμενη χρήσηΟ περιοριστής κατανάλωσης ισχύος OM-611 χρησιμοποιείται για την αυτόματη αποσύνδεση της τροφοδοσίας σε μια μονοφασική εγκατάσταση όταν ξεπεραστεί η καθορισμένη τιμή ισχύος που καταναλώνουν οι δέκτες στο κύκλωμα μέτρησης ρελέ.

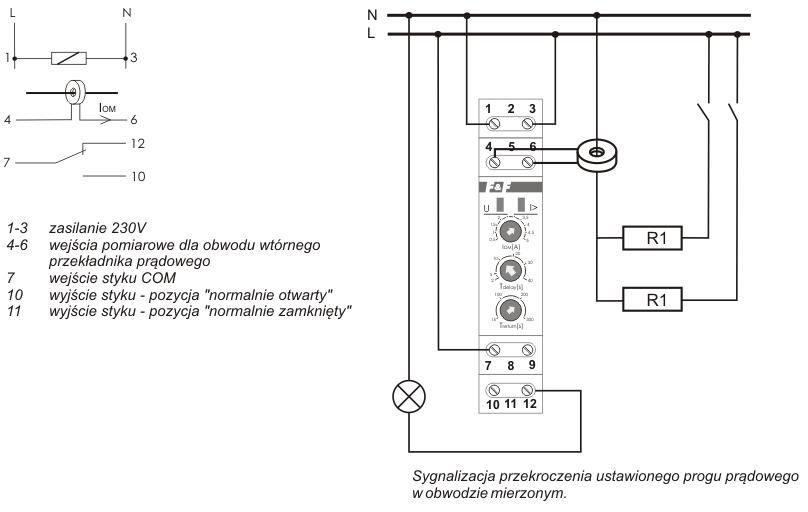

ΛειτουργίαΟ περιοριστής έχει σχεδιαστεί για να λειτουργεί με έναν μετασχηματιστή ρεύματος του οποίου το πρωτεύον κύκλωμα είναι συνδεδεμένο στο κύκλωμα μέτρησης και η έξοδος στους ακροδέκτες μέτρησης OM, ο οποίος σας επιτρέπει να ελέγχετε κυκλώματα με οποιαδήποτε χωρητικότητα φορτίου και να ρυθμίζετε το πραγματικό όριο ενεργοποίησης ρελέ υψηλότερο από 5Α (IOM ). Το εύρος του μετρούμενου ρεύματος θα εξαρτηθεί από την αναλογία του μετασχηματιστή, π.χ. από 5Α έως 50Α με λόγο 10:1 για μετασχηματιστή 50/5Α το πράσινο LED (U). Όταν το ρεύμα στο μετρούμενο κύκλωμα είναι χαμηλότερο από το καθορισμένο όριο μεταγωγής IOM, η επαφή θα κλείσει (θέση 7-10). Η υπέρβαση του καθορισμένου ορίου στο κύκλωμα μέτρησης σηματοδοτείται από το παλλόμενο κόκκινο LED I>. Μετά τον καθορισμένο χρόνο Tdelay, η επαφή θα ανοίξει (θέση 7-12). Η επαφή θα κλείσει αυτόματα μετά την καθορισμένη ώρα Treturn. Εάν η τιμή ρεύματος στο κύκλωμα μέτρησης εξακολουθεί να είναι υψηλότερη από το καθορισμένο όριο, η επαφή θα ανοίξει ξανά.
Τεχνικά στοιχεία
τροφοδοτικό
230V AC
επαφή
1Π
ρεύμα φορτίου
<8Α
κατώφλι ενεργοποίησης - ρυθμιζόμενο
0,5÷5A
επιστροφή υστέρησης
2%
καθυστέρηση ενεργοποίησης - ρυθμιζόμενη
2÷40
χρόνος επιστροφής ισχύος - ρυθμιζόμενος
15÷300
σύνδεση
Βιδωτοί ακροδέκτες 2,5 mm²
ροπή σύσφιξης
0,4 Nm
κατανάλωση ρεύματος
0,8W
θερμοκρασία λειτουργίας
-25÷50°C
διαστάσεις
1 μονάδα (18 mm)
εγκατάσταση
σε ράγα 35 χλστ
βαθμό προστασίας
IP20
