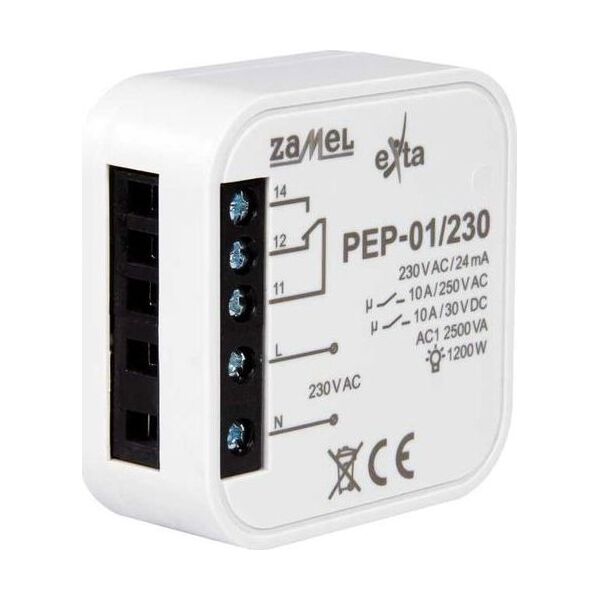

Ηλεκτρομαγνητικό Ρελέ 230 V ZAMEL PEP-01/230 Παρέχει γαλβανικό διαχωρισμό μεταξύ των κυκλωμάτων. Δυνατότητα αύξησης των ρευμάτων φορτίου του κυκλώματος Μικρό μέγεθος - μπορεί να εγκατασταθεί σε ηλεκτρικό κουτί Μπορούν να χρησιμοποιηθούν ηλεκτρομαγνητικά ρελέ όταν υπάρχει ανάγκη αύξησης των ρευμάτων φορτίου των ηλεκτρικών συσκευών. Παρέχουν γαλβανική απομόνωση μεταξύ του συστήματος ελέγχου και του φορτίου. Διαθέτουν επαφές NO/NC χωρίς τάση, γεγονός που επιτρέπει τη σύνδεση τάσεων στην περιοχή 0 ÷ 250 V AC. Μονοστάτη κατάσταση (χωρίς κατάσταση μνήμης ON/OFF) Έλεγχος φωτισμού ή οποιασδήποτε συσκευής Ενεργοποιείται από την παροχή ρεύματος στο πηνίο ρελέ Μπορεί να λειτουργήσει με συστήματα ενδοεπικοινωνίας, ελεγκτές ρολών και άλλες συσκευές αυτοματισμού Εγγύηση γαλβανικού διαχωρισμού της εισόδου και της εξόδου της μονάδας Εγκατάσταση σε κουτιά εγκατάστασης με διάμετρο ø 60 Ρελέ εξόδου χωρίς τάση 1 x NO/NC με ρεύμα φορτίου 10 A Περιγραφή προϊόντος Πείροι εξόδου ρελέ (11, 12, 14) Ακροδέκτες ρεύματος N / A2 ακίδες ισχύος L / A1 Εγκατάσταση και σύνδεση Αποσυνδέστε το κύκλωμα ισχύος χρησιμοποιώντας ασφάλεια, ρελέ υπερέντασης ή κεντρικό διακόπτη συνδεδεμένο στο κατάλληλο κύκλωμα. Ελέγξτε τα καλώδια τροφοδοσίας για τάση χρησιμοποιώντας ένα κατάλληλο εργαλείο. Τοποθετήστε τη συσκευή PEP-01 σε κουτί με διάμετρο 60. Συνδέστε τα καλώδια στους ακροδέκτες σύμφωνα με το διάγραμμα σύνδεσης. Ενεργοποιήστε το κύκλωμα ισχύος. Τεχνικά στοιχεία: Ακροδέκτες ισχύος: A1, A2 A1, A2 L, N Ονομαστική τάση τροφοδοσίας: 12 V AC/DC 24 V AC/DC 230 V AC Ανοχή τάσης τροφοδοτικού: -15 +10% Ονομαστική συχνότητα: 50 / 60 Hz Ονομαστικό ρεύμα κατανάλωσης: 33 mA AC 15 mA AC 23,2 mA AC Ακροδέκτες εξόδου ρελέ: 11, 12, 14 Σύστημα ελέγχου: 1 NO/NC – 10 A / 250 V AC / 30 V DC Αριθμός ακίδων καλωδίων: 5 διατομή καλώδια σύνδεσης: 0 ,2 2,5 mm2 Θερμοκρασία λειτουργίας: -10 +55oC Θέση λειτουργίας: οποιαδήποτε Στερέωση περιβλήματος: για κουτιά με διάμετρο ø 60 (εσοχή) Επίπεδο προστασίας περιβλήματος: IP20 Κατηγορία υπέρτασης: II Βαθμός ρύπανσης: 2 Διαστάσεις: 47,5 x 47 5 x 20 mm Βάρος: 0,031 kg 0,031 kg 0,036 kg
