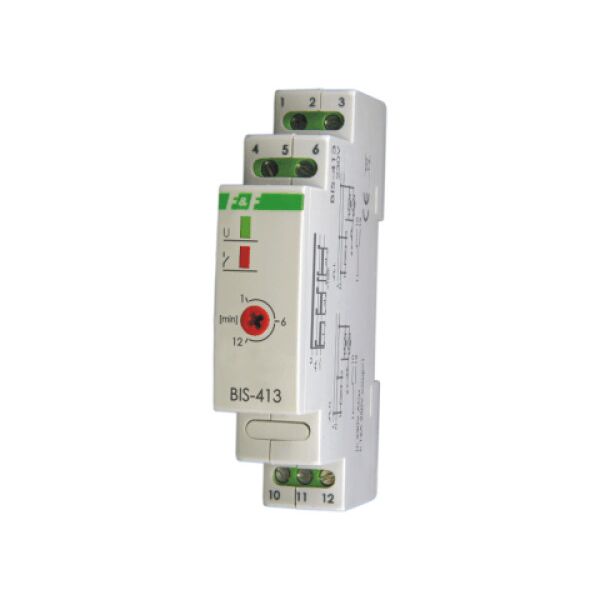

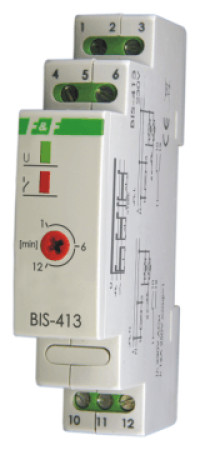

BIS-413I bistable ρελέ με χρονοδιακόπτη για ενεργοποίηση/απενεργοποίηση ράγας DIN 230V 16A InRush160A/20ms 1P Βιδωτοί ακροδέκτες επαφών 1 μονάδα
Η έκδοση "i" του ρελέ έχει μια επαφή προσαρμοσμένη για να λειτουργεί με δέκτες με υψηλό ρεύμα εκκίνησης, όπως: λαμπτήρες φθορισμού LED, λαμπτήρες φθορισμού ESL, ηλεκτρονικοί μετασχηματιστές, λαμπτήρες εκκένωσης κ.λπ.
Πεπρωμένο
Το ηλεκτρονικό δισταθερό ρελέ παλμού BIS-413 είναι μια συσκευή που σας επιτρέπει να ενεργοποιείτε/απενεργοποιείτε τον φωτισμό ή άλλες συσκευές για καθορισμένο χρονικό διάστημα ή μόνιμα.
Η λειτουργία της συσκευής ελέγχεται από έναν ή περισσότερους στιγμιαίους διακόπτες (καμπάνα) που συνδέονται παράλληλα.
Δράση
Η ενεργοποίηση της τροφοδοσίας ρελέ σηματοδοτείται από τον πράσινο φωτισμό LED.
Το κόκκινο LED υποδεικνύει την κατάσταση λειτουργίας της συσκευής.
Έκδοση 230V:

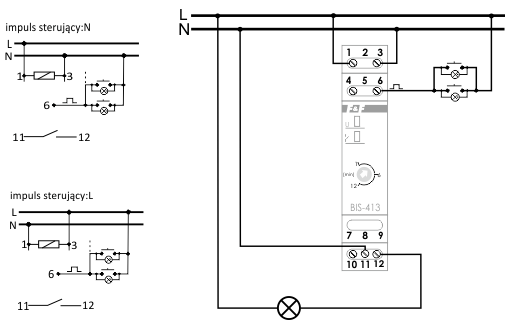

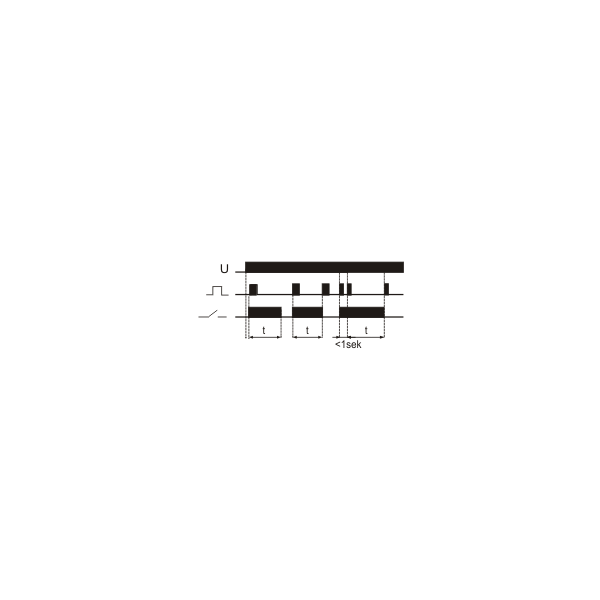

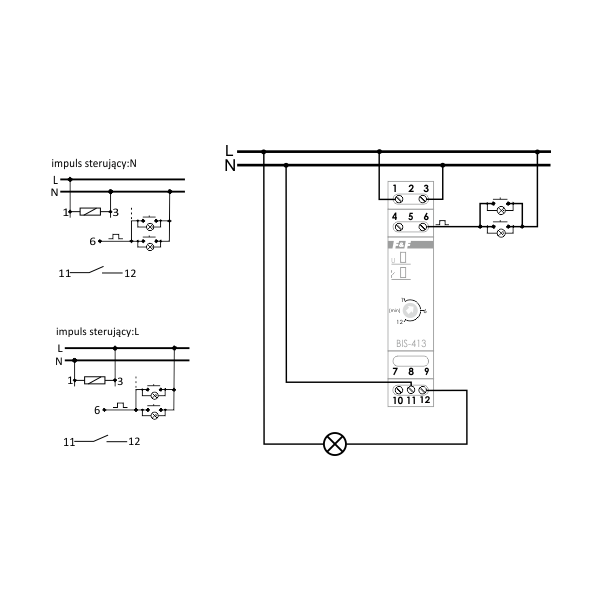

Ένα σύντομο πάτημα του στιγμιαίου κουμπιού (καμπάνα) ενεργοποιεί το ρελέ και κλείνει την επαφή μεταξύ των εξόδων 11 και 12.
Το ρελέ θα σβήσει και θα ανοίξει την επαφή 11-12 αφού παρέλθει ο καθορισμένος χρόνος t ή αφού πατήσετε ξανά τον στιγμιαίο διακόπτη.
Η κατάσταση ενεργοποίησης του ρελέ για την προγραμματισμένη χρονική περίοδο υποδεικνύεται από το κόκκινο LED που αναβοσβήνει.
Παρατεταμένο πάτημα του στιγμιαίου κουμπιού, διάρκειας τουλάχιστον 2 δευτερολέπτων, ενεργοποιεί μόνιμα το ρελέ, κάτι που υποδεικνύεται από το συνεχές άναμμα του κόκκινου LED.
Το ρελέ θα απενεργοποιηθεί μόνο αφού πατήσετε ξανά το στιγμιαίο κουμπί (ή μετά από διακοπή ρεύματος).
ΠΡΟΣΟΧΗ!
Το BIS-413 230V μπορεί να λειτουργήσει με φωτιζόμενους διακόπτες.
Τεχνικά στοιχεία
τροφοδοτικό
BIS-413i 230V
100÷265V AC
ρεύμα επαφής/φόρτωσης
BIS-413i 230V
1×NO /
καθυστέρηση ενεργοποίησης
0,1÷0,2s
χρόνος απενεργοποίησης - ρυθμιζόμενος
1÷12 λεπτά.
ένδειξη ισχύος
LED πράσινο
σηματοδότηση ενεργοποίησης
LED κόκκινο
κατανάλωση ρεύματος
κατάσταση αναμονής
0,15 W
ενεργοποιημένη κατάσταση
0,6W
θερμοκρασία λειτουργίας
-25÷50°C
σύνδεση
Βιδωτοί ακροδέκτες 2,5 mm²
ροπή σύσφιξης
0,4 Nm
διαστάσεις
1 μονάδα (18 mm)
εγκατάσταση
σε ράγα 35 χλστ
βαθμό προστασίας
IP20
