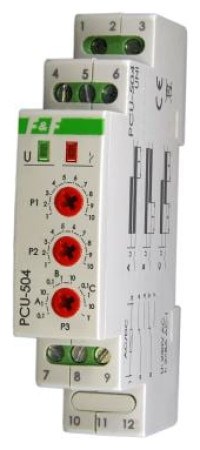

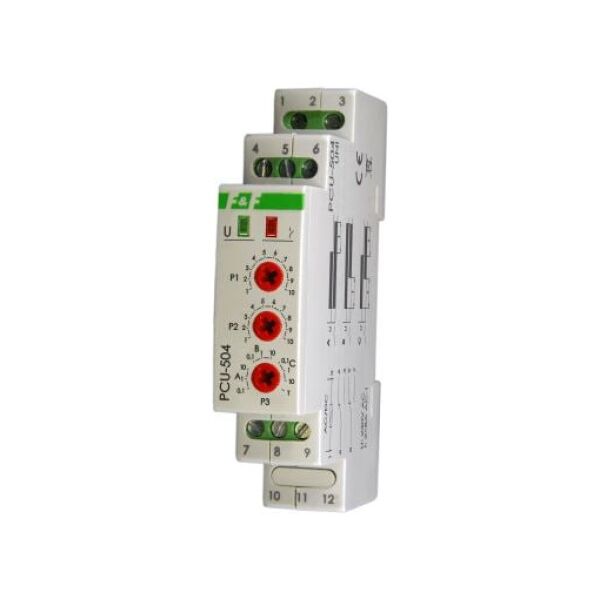

Ρελέ χρόνου με υποστήριξη μετά από διακοπή ρεύματος 1NO/NC 12-264V - PCU-504
Προβλεπόμενη χρήση: Το ρελέ χρόνου χρησιμοποιείται για τον έλεγχο του χρόνου σε συστήματα βιομηχανικού και οικιακού αυτοματισμού (π.χ. εξαερισμός, θέρμανση, φωτισμός, σηματοδότηση, κ.λπ.). και αλλαγή της επαφής μετά από διακοπή ρεύματος.

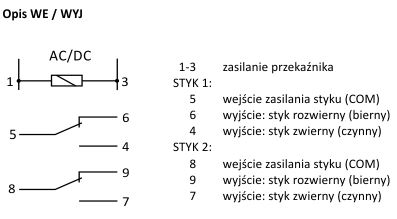

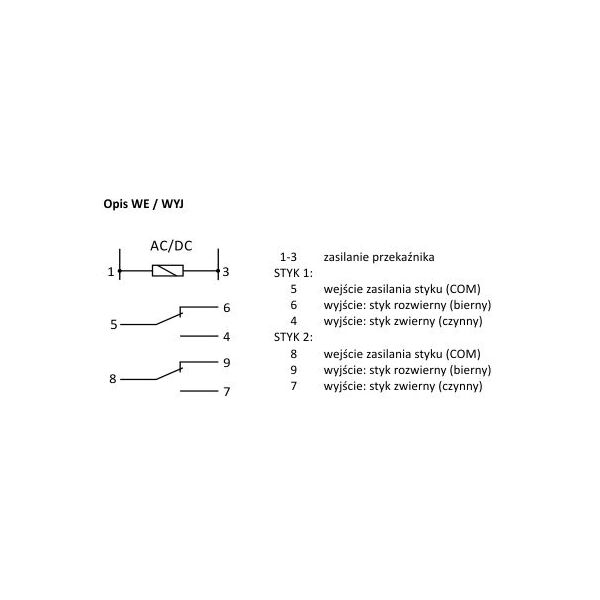

Λειτουργίες λειτουργίας: A-MAINTAIN Μετά την ενεργοποίηση της τροφοδοσίας ρελέ, οι επαφές ενεργοποιούνται (θέση 5-4/8-7). Μετά από διακοπή ρεύματος, οι επαφές παραμένουν ενεργοποιημένες για τον καθορισμένο χρόνο. Μετά τον καθορισμένο χρόνο, οι επαφές θα αποσυνδεθούν (θέση 5-6/8-9 B-ΚΑΘΥΣΤΕΡΗΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ Μετά την εφαρμογή της τάσης τροφοδοσίας, οι επαφές παραμένουν ανοιχτές (θέση 5-6/8-9) για τον καθορισμένο χρόνο. . Μετά την πάροδο του χρόνου, οι επαφές ενεργοποιούνται (θέση 5-4/8-7) έως ότου η τάση τροφοδοσίας εξαφανιστεί. 8-9) για τον καθορισμένο χρόνο. Μετά την πάροδο του χρόνου, οι επαφές ενεργοποιούνται (θέση 5-4/8-7). Μετά από διακοπή ρεύματος, οι επαφές παραμένουν ενεργοποιημένες για τον καθορισμένο χρόνο. Μετά τον καθορισμένο χρόνο, οι επαφές θα αποσυνδεθούν (θέση 5-6/8-9).
Σημείωση!* Όταν η τροφοδοσία είναι ενεργοποιημένη, το σύστημα δεν ανταποκρίνεται στις αλλαγές στις ρυθμίσεις χρόνου και λειτουργίας.* Η λειτουργία με νέες ρυθμίσεις λειτουργίας και ώρας πραγματοποιείται μετά την απενεργοποίηση και εκ νέου ενεργοποίηση της συσκευής.
Τεχνικά στοιχεία
τροφοδοτικό
12÷264V AC/DC
Ρεύμα φόρτισης AC-1
2×4Α
επαφή
χωρισμένο 2Ρ
ρύθμιση ώρας
Συνάρτηση Α και Γ
0,1s÷10min.
Συνάρτηση Β
0,5s÷16min.30s
καθυστέρηση ενεργοποίησης για αποτρεπτικές λειτουργίες
<50 ms
ένδειξη ισχύος
LED πράσινο
σηματοδότηση κατάστασης επαφής
LED κόκκινο
κατανάλωση ρεύματος
0,56W
θερμοκρασία λειτουργίας
-25÷50°C
σύνδεση
Βιδωτοί ακροδέκτες 2,5 mm²
ροπή σύσφιξης
0,4 Nm
διαστάσεις
1 μονάδα (35 mm)
εγκατάσταση
στη ράγα TH-35
βαθμό προστασίας
IP20{Type} Ρελέ χρονοδιακόπτη . Ρελέ χρονοδιακόπτη {Type}
