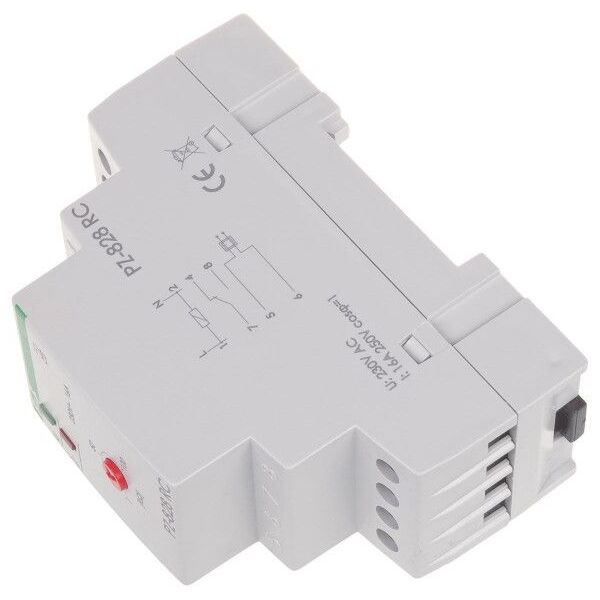

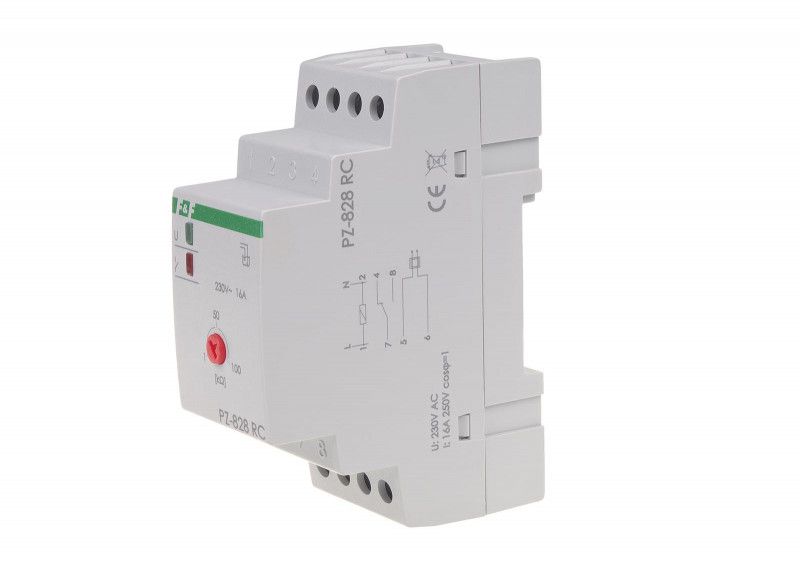

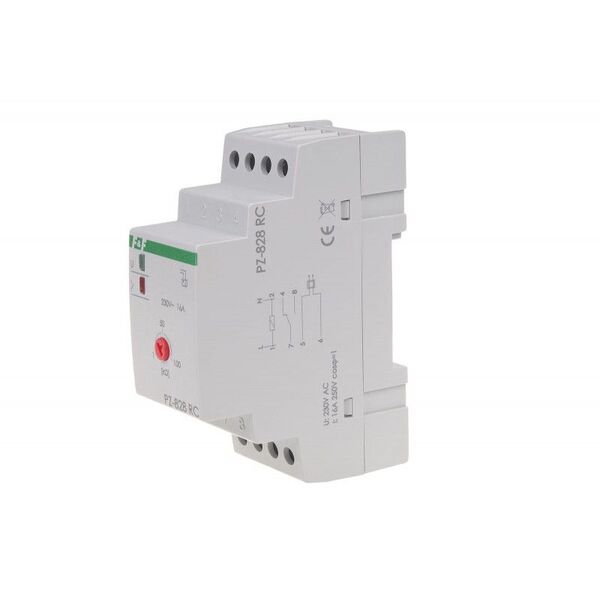

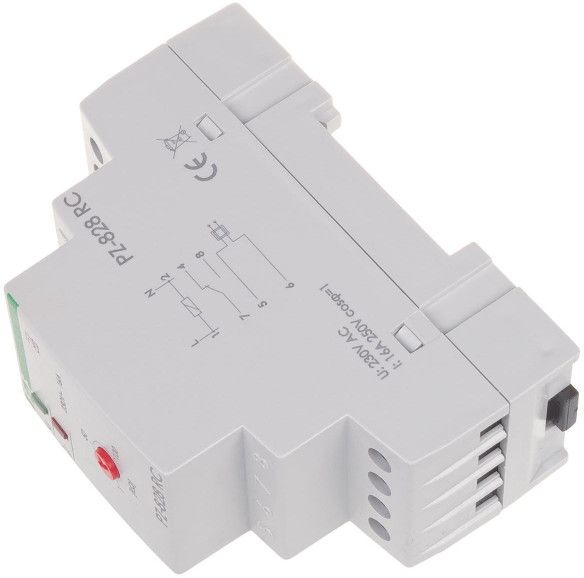

Ρελέ ελέγχου στάθμης υγρού 16A 1P 1-100kOhm με αισθητήρα (PZ-828 RC)
Περιγραφή:
Μονοκράτος. Με ρυθμιζόμενη ευαισθησία, χρησιμοποιούνται ρελέ μονής κατάστασης για την ανίχνευση της παρουσίας ηλεκτρικά αγώγιμων υγρών στο επίπεδο της εγκατάστασης ανιχνευτή πλημμύρας.
Σε στεγνή κατάσταση, η επαφή του ρελέ παραμένει στη θέση 7-4. Όταν ο καθετήρας πλημμυρίζει με υγρό (δηλαδή τα ηλεκτρόδια του ανιχνευτή βραχυκυκλώνονται), η επαφή του ρελέ μεταβαίνει στη θέση 7-8.
Αφού πέσει η στάθμη του υγρού (τα ηλεκτρόδια του ανιχνευτή ανοίγουν), η επαφή του ρελέ επιστρέφει στη θέση 7-4.

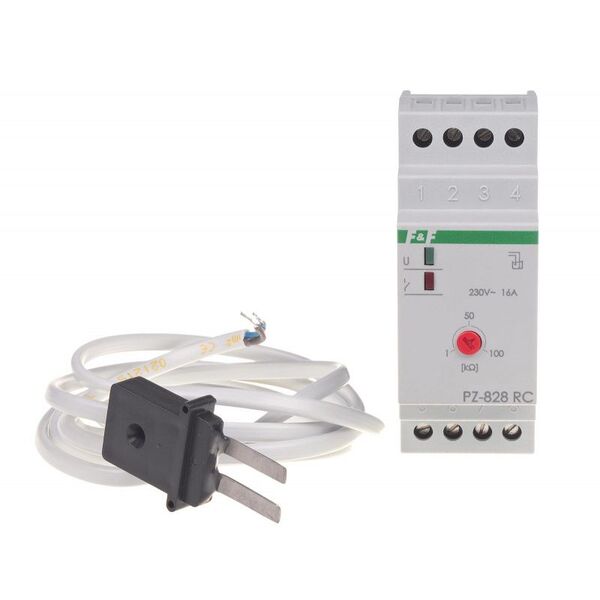

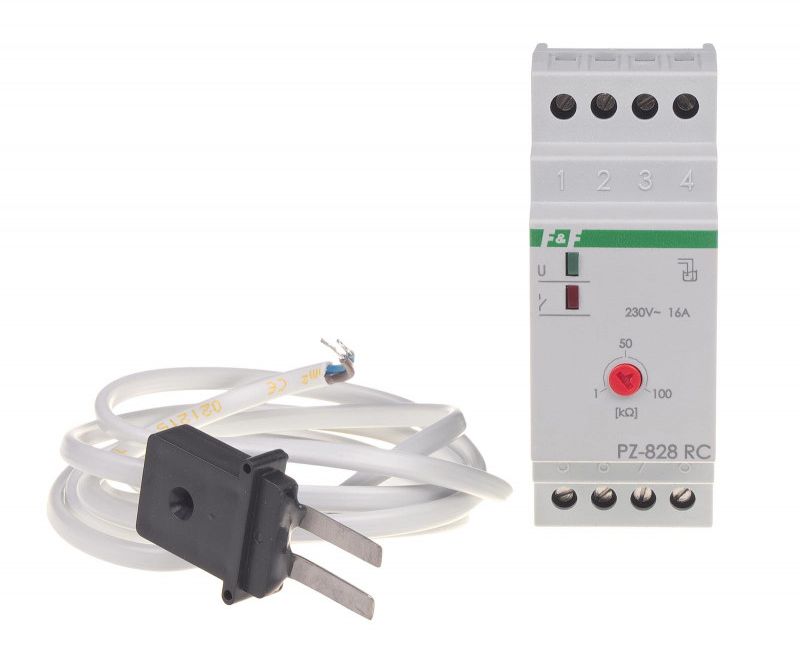

Ο σχεδιασμός του καθετήρα επιτρέπει την τοποθέτησή του σε επίπεδη, οριζόντια επιφάνεια, π.χ. στο πάτωμα σε ένα δωμάτιο με υδραυλικές βαλβίδες, σωλήνες ροής ή σε δωμάτιο πλυντηρίων, γεγονός που επιτρέπει τη γρήγορη ανίχνευση μιας βλάβης (πλημμυρίζοντας το δωμάτιο με υγρό. ) ενώ ταυτόχρονα απενεργοποιούνται τα ηλεκτρικά κυκλώματα ή ενεργοποιούνται τα ηχητικά ή φωτεινά σήματα (συναγερμός ).
Οι τερματικοί σταθμοί 5-6 διαχωρίζονται από το δίκτυο.
Τεχνικά στοιχεία:
Τάση τροφοδοσίας 230 V Ενεργοποιητής ACErelay Ρεύμα μέγιστου φορτίου 16 AC Διαμόρφωση επαφής 1 × ΟΧΙ/Διαχωρισμός επαφής ΝΑΙ Ευαισθησία - ρυθμιζόμενη 1÷100 kΩΤάση εξόδων μέτρησης 6V Ανιχνευτής πλημμύρας τύπου 1 x PZProbe με διαχωρισμό των ακροδεκτών δικτύου40 ροπή 0, 5 Nm Ισχύς κατανάλωσης 1,1 W Θερμοκρασία λειτουργίας -25 ÷ 50 °C Διαστάσεις 2 μονάδες (35 mm) Τοποθέτηση σε ράγα 35 mm Επίπεδο προστασίας IP20{Type} Ρελέ ελέγχου στάθμης υγρού. {Type} Ρελέ ελέγχου στάθμης υγρού. {Type} Ρελέ ελέγχου στάθμης υγρού
