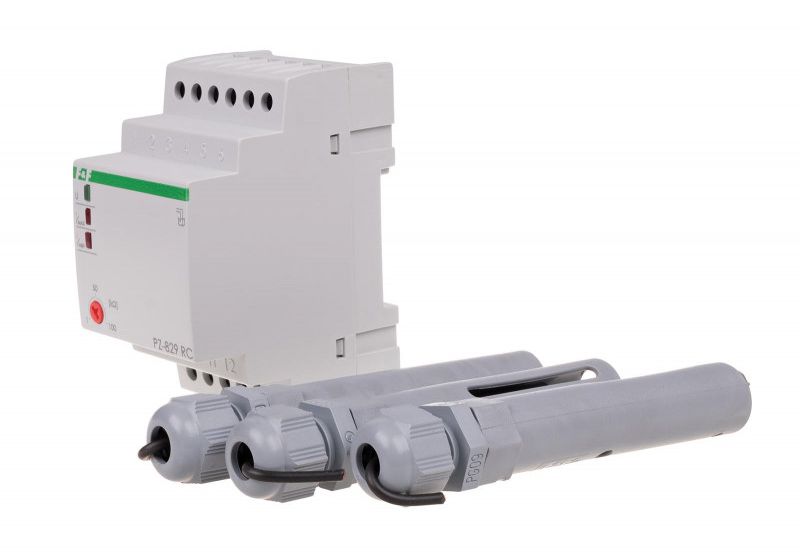

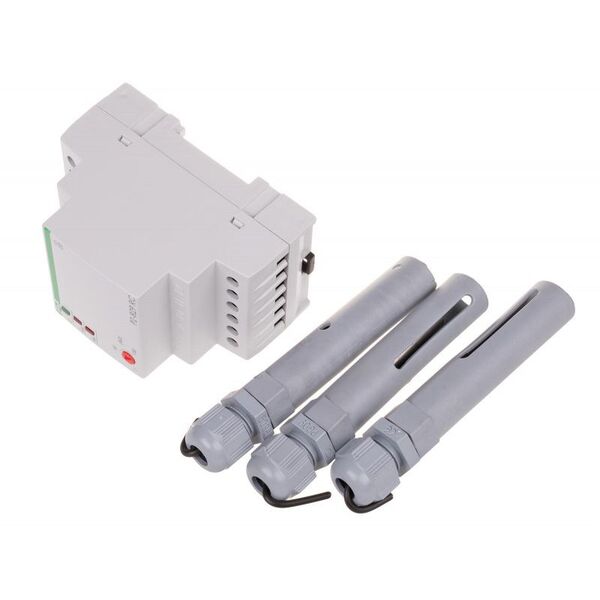

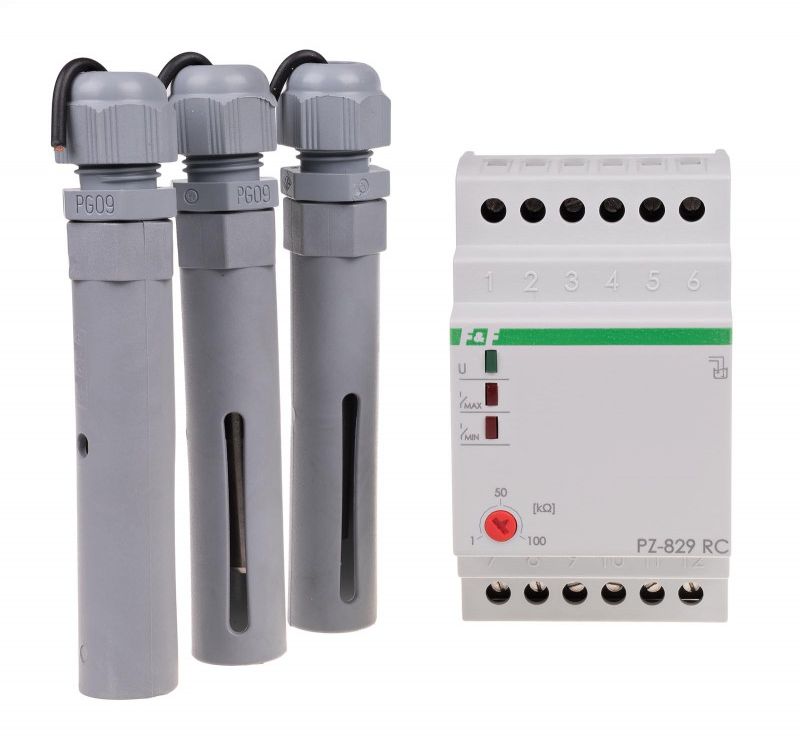

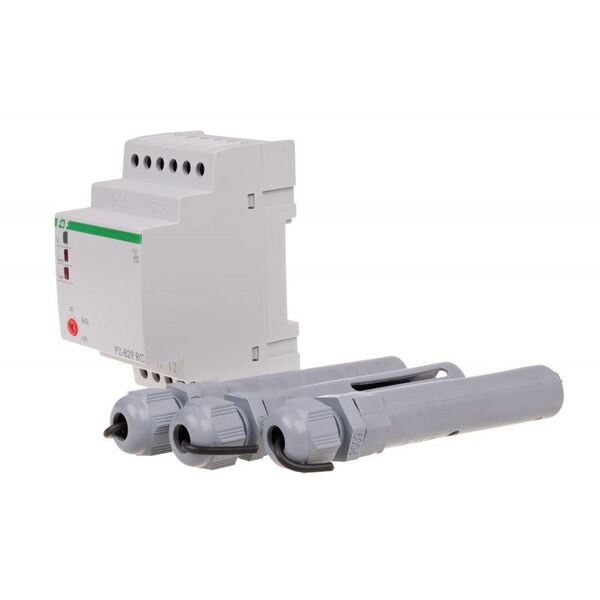

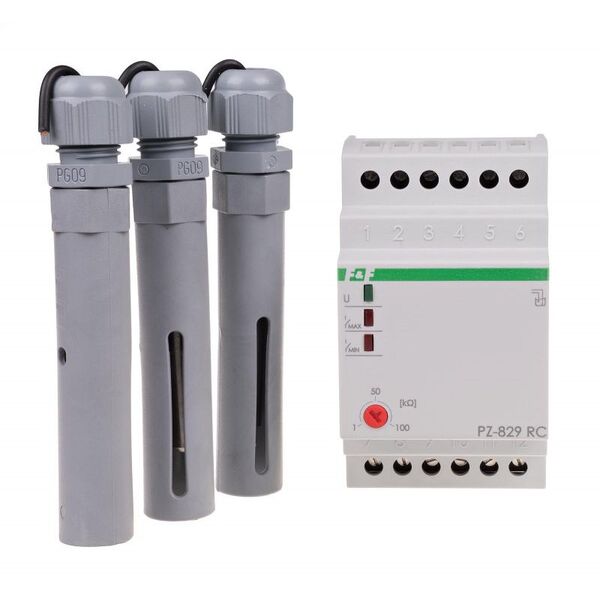

Ρελέ ελέγχου στάθμης υγρού αισθητήρες 16A 2P 1-100kOhm 3 (PZ-829 RC)
Περιγραφή:
Δύο καταστάσεων (min/max).
Με ρυθμιζόμενη ευαισθησία, τα ρελέ PZ-829 χρησιμοποιούνται για την ανίχνευση της παρουσίας ηλεκτρικά αγώγιμων υγρών στα επίπεδα εγκατάστασης των ανιχνευτών πλημμύρας.
Επιτρέπουν τη διατήρηση της ελάχιστης και μέγιστης κατάστασης του ελεγχόμενου υγρού εντός του εύρους που καθορίζει ο χρήστης.
Αφού η στάθμη του υγρού πέσει στην κατάσταση MIN (δηλαδή τα ηλεκτρόδια MIN και COM ανοιχτά), η επαφή MIN θα αλλάξει στη θέση 11-12. η επαφή MAX παραμένει στη θέση 8-9. Μετά την επίτευξη της κατάστασης MAX (τα ηλεκτρόδια MAX και COM βραχυκυκλώνονται), η επαφή ρελέ MIN αλλάζει στη θέση 11-10 και η επαφή MAX στη θέση 8-7.
Σύνδεση: Αισθητήρες ηλεκτροδίων (3 τεμ.) συνδεδεμένοι με καλώδιο με διάμετρο πυρήνα έως 1 mm² και μέγιστο μήκος 100 m.
Οι τερματικοί σταθμοί 4-5-6 διαχωρίζονται από το δίκτυο.
Τεχνικά στοιχεία:
Τάση τροφοδοσίας 230 V Στοιχείο ενεργοποιητή AC 2 × ρελέ Μέγιστο ρεύμα φορτίου 2 × 16 AC Διαμόρφωση decontact 2 × NO/NCContact διαχωρισμός ΝΑΙ Ευαισθησία - ρυθμιζόμενη 1÷100 kΩΤάση εξόδων μέτρησης 6 VType the Contacting point of flod1 ÷2 s Καθυστέρηση μεταγωγής επαφής για το σημείο MAX max 5 s Ακροδέκτες ανιχνευτή που χωρίζονται από το δίκτυο με μετασχηματιστή Βιδωτοί ακροδέκτες σύνδεσης 4,0 mm² Ροπή σύσφιξης 0,5 Nm Κατανάλωση ισχύος 1,1 W Θερμοκρασία λειτουργίας -25 ÷ 50 °C Διαστάσεις 3 μονάδες (52 mm). σε ράγα 35 mm Επίπεδο προστασίας IP20{Type} Ρελέ ελέγχου στάθμης υγρού. {Type} Ρελέ ελέγχου στάθμης υγρού. {Type} Ρελέ ελέγχου στάθμης υγρού
