Ρελέ ρεύματος μίας λειτουργίας 230V AC 1P 16A - EPP-619
Σκοπός: Το ρελέ ρεύματος χρησιμοποιείται για τον έλεγχο της τιμής ρεύματος σε μετρούμενα κυκλώματα με τη λειτουργία μεταγωγής επαφών όταν η τιμή ρεύματος υπερβαίνει τις καθορισμένες τιμές κατωφλίου.

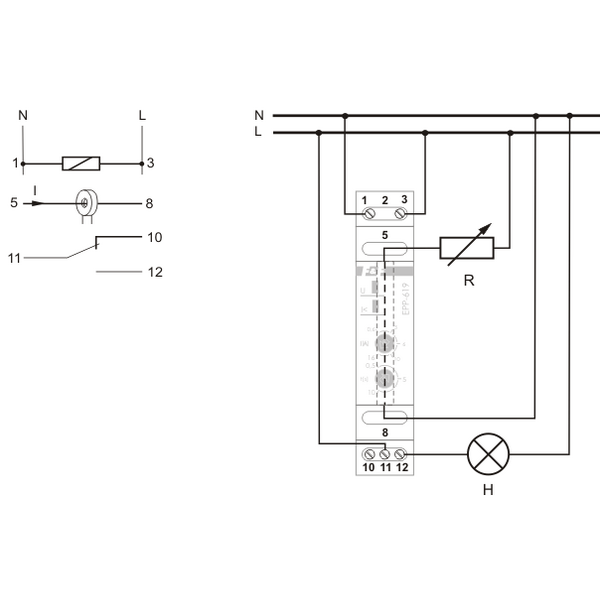

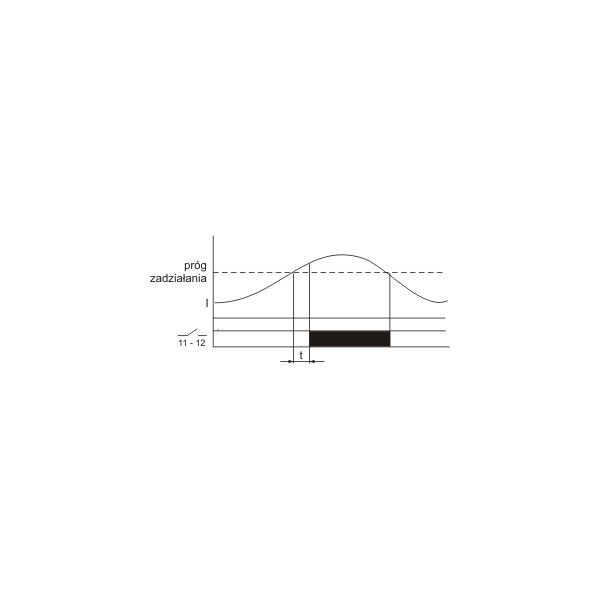

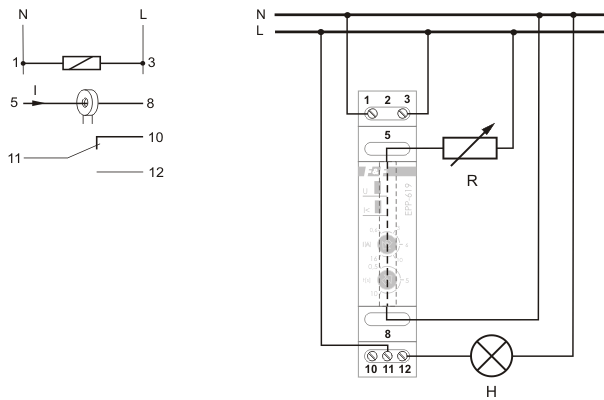

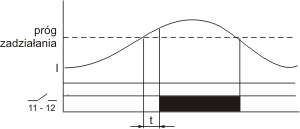

Λειτουργία: Η παροχή ρεύματος στο ρελέ υποδεικνύεται με την πράσινη λυχνία LED U. Το ποτενσιόμετρο χρησιμοποιείται για τη ρύθμιση του ρεύματος ενεργοποίησης. Εάν η τρέχουσα τιμή είναι κάτω από το καθορισμένο όριο, η επαφή παραμένει ανοιχτή (θέση 11-10). Εάν το ρεύμα υπερβεί το όριο ρύθμισης, η επαφή θα κλείσει (θέση 11-12) με την καθορισμένη χρονική καθυστέρηση t Η υπέρβαση του ορίου ρύθμισης σηματοδοτείται από το κόκκινο LED I<. Μια πτώση στην τρέχουσα τιμή κάτω από το καθορισμένο όριο θα ανοίξει αυτόματα την επαφή (στοιχεία 11-10).
ΣΗΜΕΙΩΣΗ!Το ρεύμα του δέκτη μπορεί να είναι μεγαλύτερο από 16A. Περιορίζεται μόνο από τη διατομή του σύρματος που περνά μέσα από το διαμπερές κανάλι.
Τεχνικά στοιχεία:
τροφοδοτικό
230V AC
επαφή
1Π
ρεύμα
<16Α
ρεύμα του μετρούμενου κυκλώματος
περιορίζεται από τη διατομή του καλωδίου
ρεύμα μεταγωγής - ρυθμιζόμενο
0,6÷16A
επιστροφή υστέρησης
10%
καθυστέρηση ενεργοποίησης - ρύθμιση
0,5÷10s
κατανάλωση ρεύματος
0,4W
σύνδεση
Βιδωτοί ακροδέκτες 2,5 mm²
θερμοκρασία λειτουργίας
-25÷50°C
διαστάσεις
1 μονάδα (18 mm)
εγκατάσταση
στη ράγα TH-35
Μέσω καναλιού:
διάμετρος
Ø4
μόνωση
γυαλί μετάξι εμποτισμένο με καουτσούκ
αντίσταση μόνωσης 108Ω
108Ω
τάση διακοπής της μόνωσης
4,3 kV
μέγιστη θερμοκρασία λειτουργίας
180°C, κατηγορία Η{Type}Ρελέ ελέγχου ρεύματος. {Type}Ρελέ ελέγχου ρεύματος. {Type}Ρελέ ελέγχου ρεύματος
