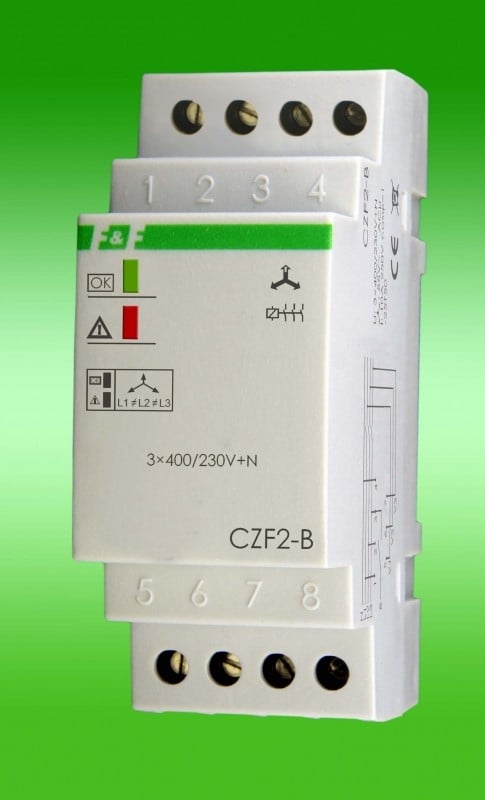

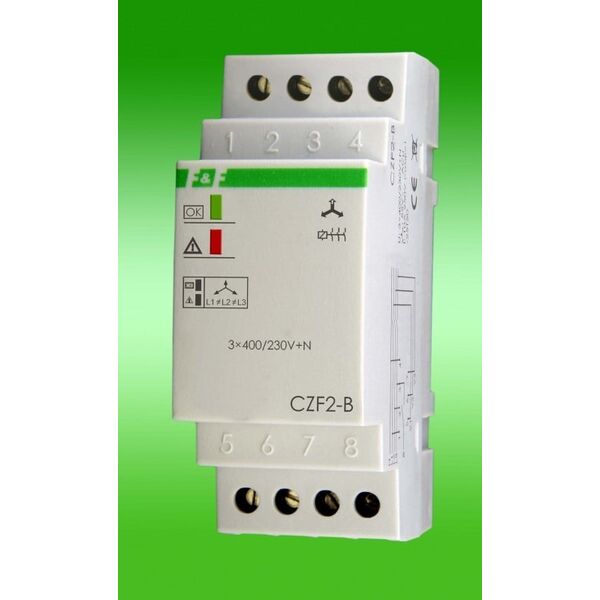

Ρελέ απώλειας φάσης και ασυμμετρίας με έλεγχο επαφέα 10A 1Z 4sec 55V CZF-2B
Προβλεπόμενη χρήση: Ο αισθητήρας απώλειας φάσης με έλεγχο των επαφών του επαφέα προορίζεται για την προστασία των ηλεκτρικών κινητήρων που τροφοδοτούνται από ένα τριφασικό δίκτυο σε περιπτώσεις απώλειας τάσης σε τουλάχιστον μία φάση ή ασυμμετρίας τάσης μεταξύ των φάσεων και βλάβης στις επαφές του επαφέα μεταγωγής, που μπορεί να έχει ως αποτέλεσμα την καταστροφή του κινητήρα.
Λειτουργία: Η απώλεια τάσης σε τουλάχιστον μία φάση ή η ασυμμετρία τάσης μεταξύ των φάσεων πάνω από το όριο ενεργοποίησης θα σβήσει τον κινητήρα. Η απενεργοποίηση θα γίνει με καθυστέρηση 4 δευτερολέπτων, η οποία εμποδίζει την αποσύνδεση του κινητήρα σε περίπτωση στιγμιαίας πτώσης τάσης. Η επανενεργοποίηση θα συμβεί αυτόματα όταν η τάση αυξηθεί κατά 5 V πάνω από την τάση ενεργοποίησης (δηλαδή από την τιμή της υστέρησης τάσης). Η αποτυχία οποιασδήποτε επαφής του επαφέα που ενεργοποιεί τον κινητήρα θα έχει ως αποτέλεσμα τη μόνιμη διακοπή λειτουργίας του κινητήρα. Η επανεκκίνηση είναι δυνατή μόνο μετά την πλήρη αποσύνδεση της παροχής ρεύματος, την αφαίρεση του σφάλματος του επαφέα και την επανασύνδεσή του. Με τις παραπάνω ανωμαλίες, είναι αδύνατο να ξεκινήσει ο κινητήρας.
Τεχνικά στοιχεία
τροφοδοτικό
3×400/230V+N
επαφή
1Ζ
ρεύμα φορτίου
<10Α
σηματοδότηση τροφοδοσίας/ ορθότητας παραμέτρων
LED πράσινο
σηματοδότηση αστοχίας επαφέα
LED κόκκινο
ασυμμετρία τάσης ενεργοποίησης
55V~
υστέρηση τάσης
5V~
καθυστέρηση διακοπής λειτουργίας
4 δευτ
κατανάλωση ρεύματος
1,6W
θερμοκρασία λειτουργίας
-25÷50°C
σύνδεση
Βιδωτοί ακροδέκτες 2,5 mm²
διαστάσεις
2 μονάδες (35mm)
εγκατάσταση
δύο βίδες για το πάτωμαΡελέ ελέγχου φάσης {Type}
