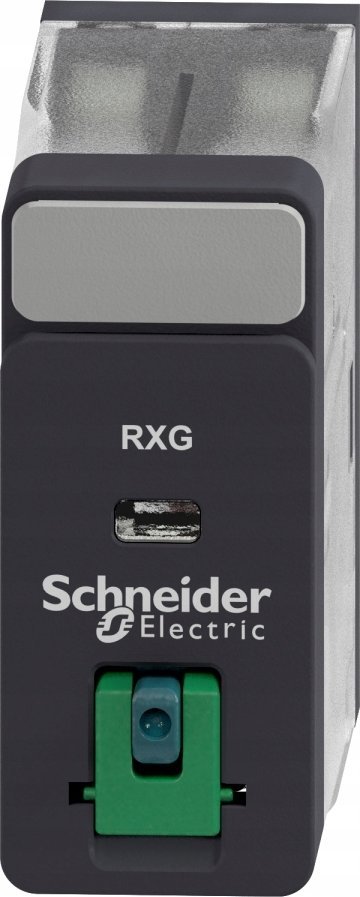

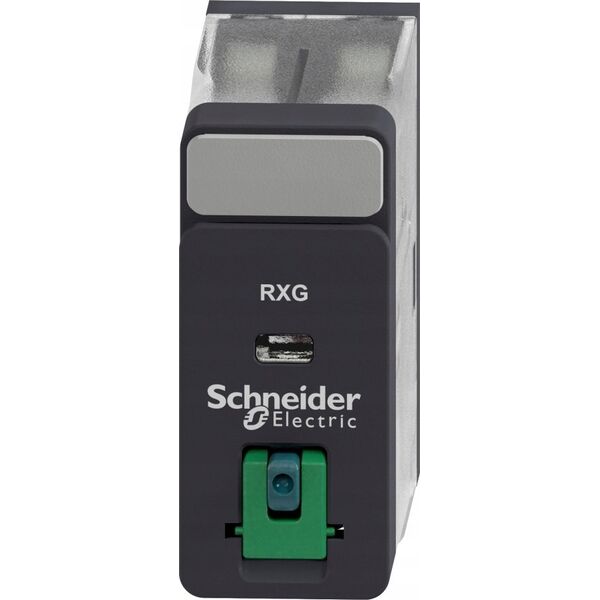

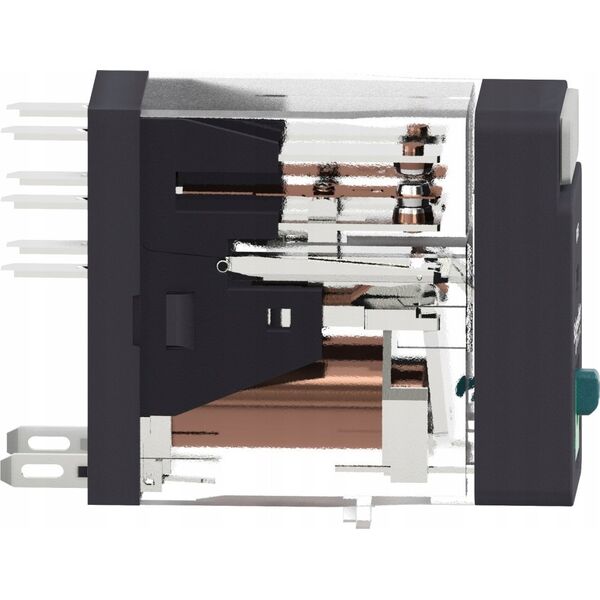

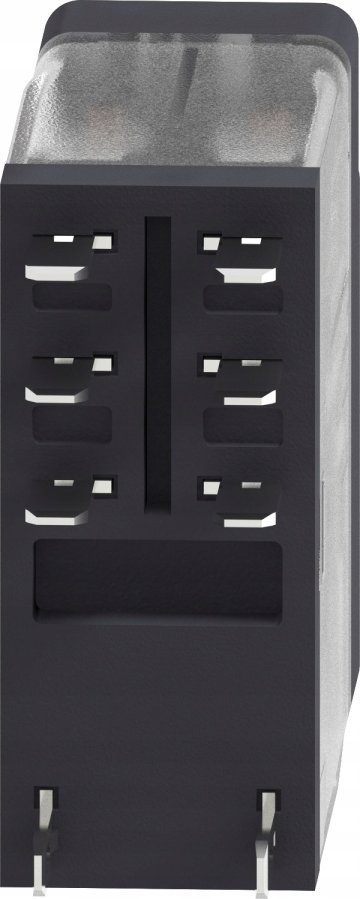

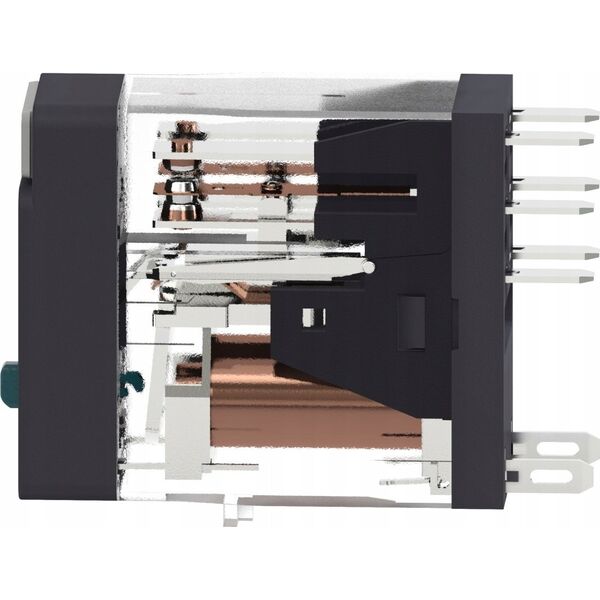

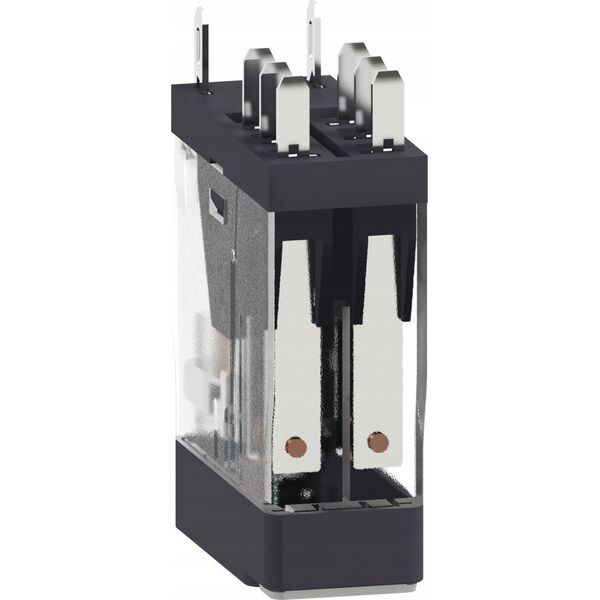

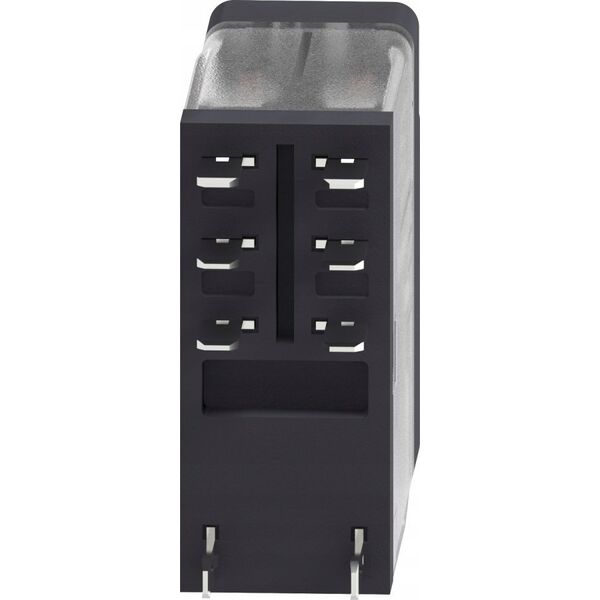

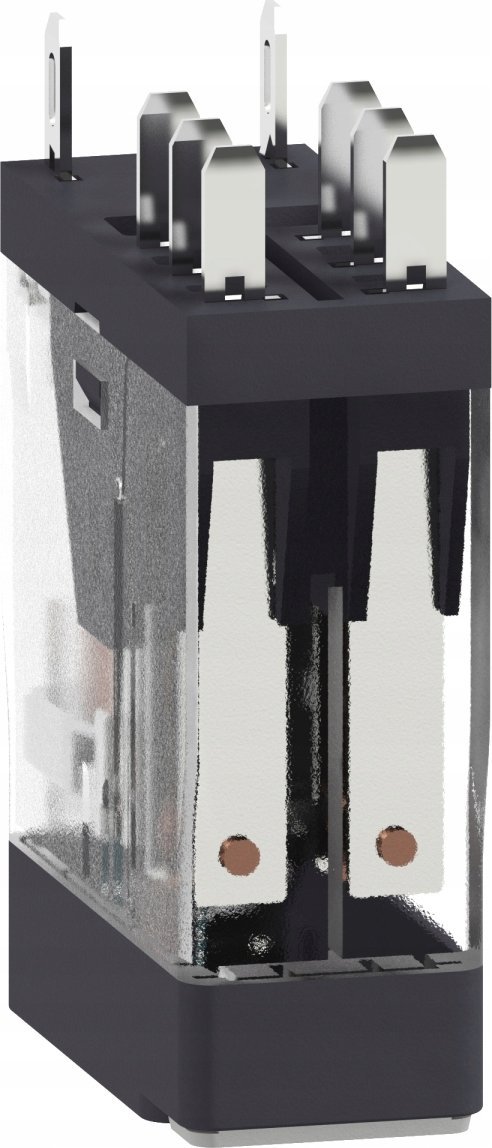

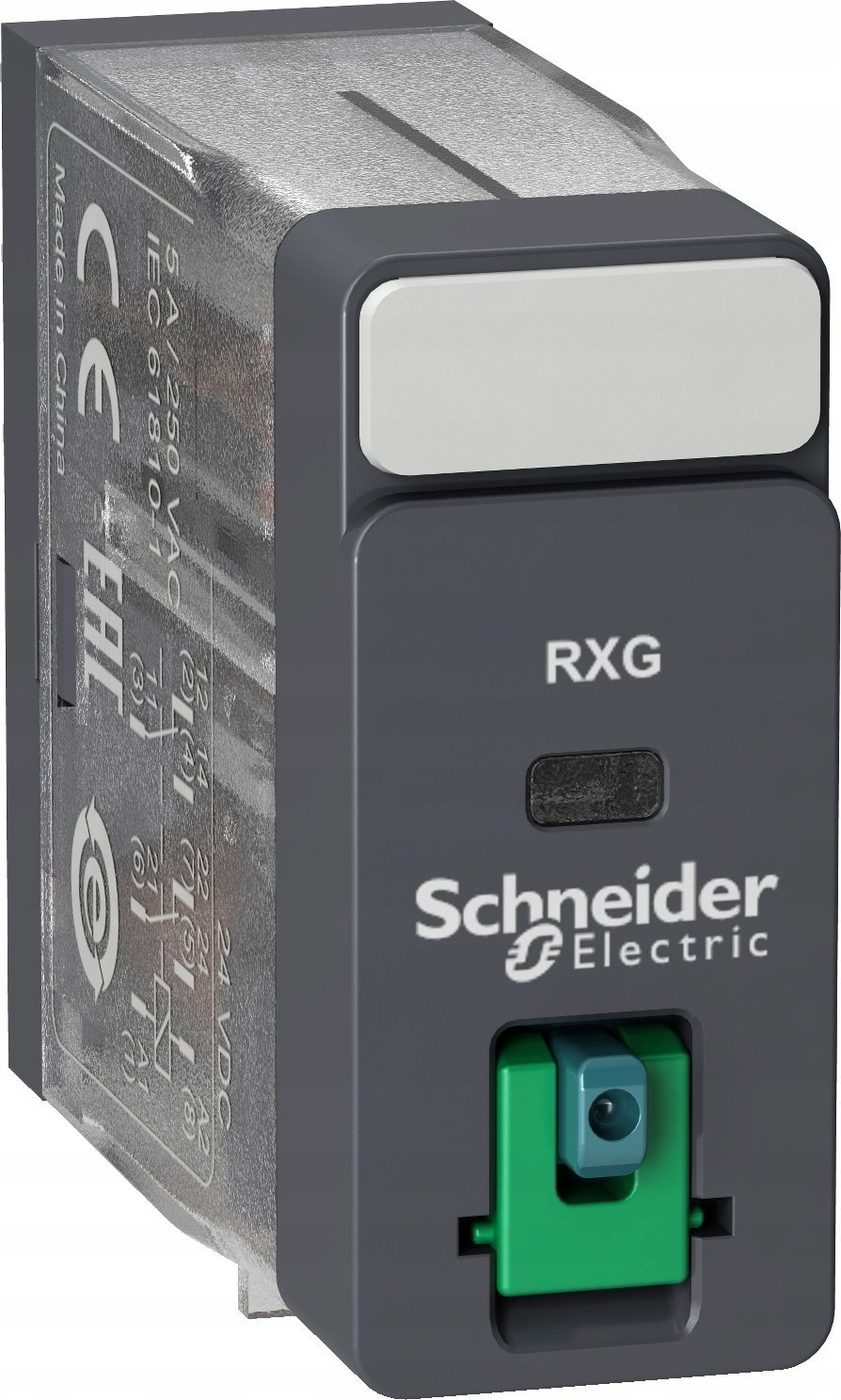

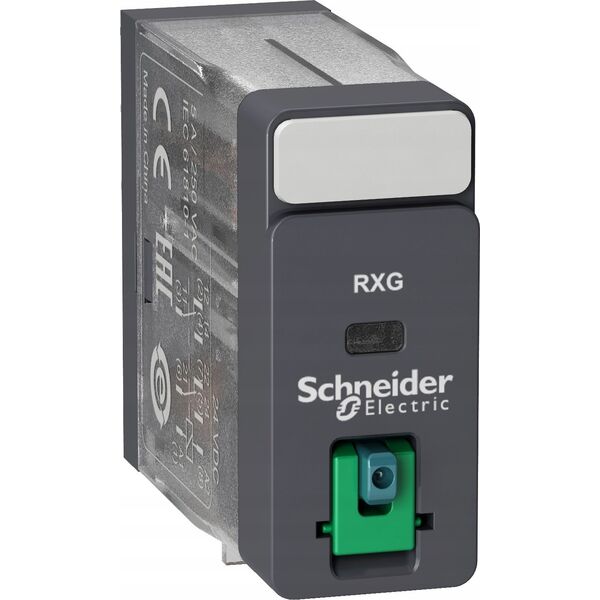

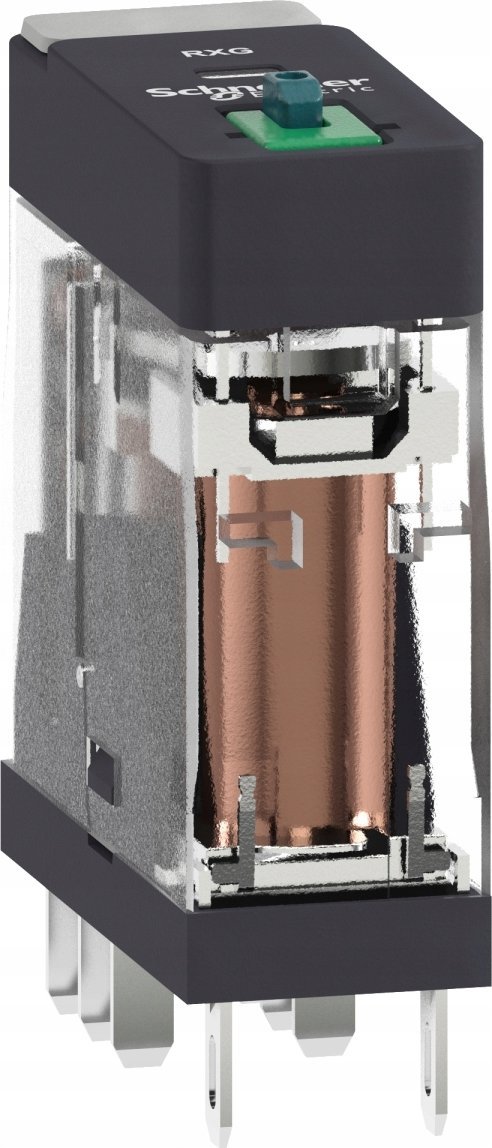

Ρελέ διασύνδεσης Schneider Electric, Zelio Relay με κουμπί δοκιμής 2C/O 5A, 24V DC, RXG21BD Βασικές πληροφορίες: Σειρά προϊόντων: Harmony electromechanical relays Όνομα σειράς: Ρελέ διασύνδεσης Τύπος προϊόντος ή εξαρτήματος: Ρελέ υποδοχής Σύντομο όνομα προϊόντος: RXG Τύπος και διαμόρφωση επαφής: 2 NC/NO Πρόσθετες πληροφορίες: Ένδειξη LED κατάστασης σύνδεσης: Καμία Υλικό επαφής: Κράμα ασημιού (AgSnO2In2O3) [Ithe] ονομαστικό θερμικό ρεύμα: 5 A στους -40...55 °C [δηλ.] ονομαστικό ρεύμα μεταγωγής: 5 A σε 30 V (DC) σύμφωνα με UL, 5 A στα 30 V (DC) σύμφωνα με IEC, 5 A στα 250 V (AC) σύμφωνα με IEC, 5 A σε 250 V (AC) σύμφωνα με UL Μέγιστη τάση μεταγωγής: 250 V ρεύμα εναλλασσόμενο ρεύμα (AC), συνεχές ρεύμα 30 V (DC) Ρεύμα φορτίου: 5 A στα 250 V εναλλασσόμενο ρεύμα (AC) Μέγιστη ικανότητα μεταγωγής: 1250 VA Ελάχιστη ικανότητα μεταγωγής: 50 mW στα 10 mA, 5 V συνεχές ρεύμα (DC) Συχνότητα λειτουργίας : Συντελεστής χρήσης: 20% Μηχανική διάρκεια ζωής: 10000000 κύκλοι Ηλεκτρική διάρκεια ζωής: 100000 κύκλοι για φορτίο αντίστασης ΟΧΙ στους 55°C, 100000 κύκλοι για φορτίο αντίστασης NC στους 55°C Ονομαστική τάση μόνωσης: σύμφωνα με [2U5] EC 300 V σύμφωνα με CSA, 300 V σύμφωνα με UL Ονομαστική τάση αντοχής παλμών [Uimp]: 6 kV 1,2/50 μs Διηλεκτρική ισχύς: 1000 V εναλλασσόμενο ρεύμα (AC) μεταξύ επαφών με μόνωση μικροαποσύνδεσης, 5000 V εναλλασσόμενο ρεύμα (AC) μεταξύ πηνίου και επαφής με ενισχυμένη μόνωση μόνωσης, 3000 V εναλλασσόμενο ρεύμα (AC) μεταξύ πόλων με βασική μόνωση μόνωσης Αντίσταση πηνίου: 1100 ohm +/- 10% Αντίσταση μόνωσης: 1000 MΩ σε συνεχές ρεύμα 500 V (DC) Επίπεδο τάσης δοκιμής: Επίπεδο A Τόπος εγκατάστασης: Οποιοδήποτε όριο διακοπής τάσης: >= 0,1 Uc συνεχούς ρεύματος (DC) Κατηγορία μόνωσης πηνίου: Κλάση F Χρόνος ενεργοποίησης: 20 ms Χρόνος απελευθέρωσης: 20 ms Τάση ελέγχου [Uc]: 24 V DC Αξιοπιστία ασφάλειας δεδομένων : B10d = 100000 Χρώμα καλύμματος : Τυπικό Τύπος ελέγχου: Κουμπί κλειδώματος για δοκιμή Τοπική ένδειξη: Ετικέτα Τιμή ροπής: 0,8 N.m Βάρος προϊόντος: 0,02 kg Παρουσίαση προϊόντος: Πλήρες προϊόν Περιβάλλον λειτουργίας Αντοχή σε κραδασμούς: 3 gn, πλάτος = +/- 0,75 mm ( f = 10...150 Hz) λειτουργεί, 5 gn, πλάτος = +/- 0,75 mm (f = 10...150 Hz) δεν λειτουργεί Επίπεδο προστασίας IP: IP40 Αντοχή σε κραδασμούς: 20 gn λειτουργεί, 100 gn δεν λειτουργεί Κατηγορία προστασία: RT I Πρότυπα: UL 508, IEC 61810-1, CSA C22.2 No. 14 Πιστοποιητικά προϊόντος: CSA, CE, EAC, UL, DNV-GL Βαθμός μόλυνσης: 2 Κατηγορία υπέρτασης: III Θερμοκρασία περιβάλλοντος για αποθήκευση: - 40. ..85 °C Θερμοκρασία περιβάλλοντος για τη λειτουργία της συσκευής: -40...70 °C Σχετική υγρασία: 10...85 % Ρελέ Zelio Ηλεκτρομηχανικά, μικροσκοπικά και ρελέ διασύνδεσης ισχύος Πλήρης γκάμα ηλεκτρομηχανικών ρελέ, συμπεριλαμβανομένων διεπαφής, μινιατούρας και ρελέ ισχύος με 1-4 επαφές NC/NO, έως 30 A. Χρησιμοποιείται ευρέως στις περισσότερες βιομηχανικές μηχανές, όπως μηχανές συσκευασίας, μηχανές κλωστοϋφαντουργίας, συστήματα HVAC, πίνακες ελέγχου και διεπαφές PLC.
