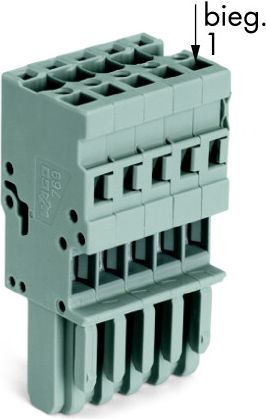

Υποδοχή X-COM 1-σύρμα 10-πολικό γκρι (769-110)
Περιγραφή:
πρίζα 1 καλωδίου. με αρχική μονάδα PE (κίτρινο-πράσινο). για σύνδεση σε βύσματα ή βύσματα βάσης. με επιλογή κωδικοποίησης? για γεφύρωση με μίνι εγκάρσιες ράβδους. 10 ταχυτήτων
Αυτοί οι τύποι πολλαπλών βυσμάτων προορίζονται, σύμφωνα με το πρότυπο EN 61984, για την πραγματοποίηση συνδέσεων βυσμάτων σε κατάσταση χωρίς ρεύμα και χωρίς τάση.
Τεχνικά στοιχεία:
γρανάζι αρ. 10
συνολικός αριθμός τερματικών 10
συνολικός αριθμός δυναμικών 10
χρώμα γκρι, κιτρινοπράσινο
Βαθμολογημένες παράμετροι σύμφωνα με το 1 IEC/EN 61984
ονομαστική τάση (III / 3) [V] 500 V
ονομαστική υπερτάση (III / 3) [kV] 6 kV
βαθμός ρύπανσης (1) 3
ονομαστικό ρεύμα [A] 32 A
Τεχνική σύνδεσης καλωδίου CAGE CLAMP®
αριθμός τερματικών 1
τύπος εγκατάστασης Εργαλείο λειτουργίας
υλικό του καλωδίου χαλκού που πρόκειται να συνδεθεί
Ονομαστική διατομή 4 mm²
μονοσύρμα, συναρμολόγηση με εργαλεία 0,08 … 4 mm² / 28 … 12 AWG
λανθάνον, συναρμολόγηση με εργαλεία 0,08 … 4 mm² / 28 … 12 AWG
μήκος απογύμνωσης καλωδίου 8 … 9 mm / 0,31 … 0,35 in
τύπος καλωδίωσης μπροστινή καλωδίωση
περιγραφή επιπέδου περιγραφή από το πλάι
μονωτικό υλικό πολυαμίδη 66 (PA 66)
φορτίο πυρκαγιάς [MJ] 0,525 MJ
βάρος [g] 32,414 g

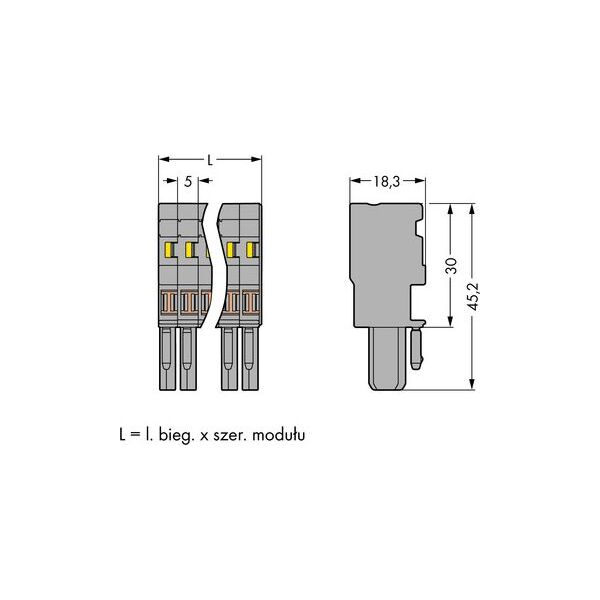

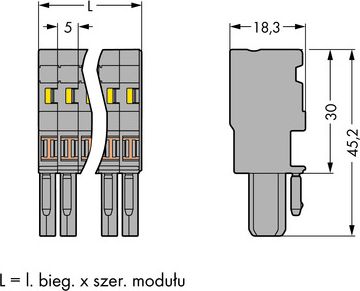

πλάτος 50 mm / 1.969 ίντσες
ύψος 45,2 mm / 1,78 in
κύριος 18,3 mm / 0,72 ίντσες{Type} Μονοπολικοί και πολυπολικοί σύνδεσμοι. {Type} Μονοπολικοί και πολυπολικοί σύνδεσμοι
